Seat Leon (2013-2020) Manual de Taller: Motor de arranque

Cuadro de montaje - Motor de arranque

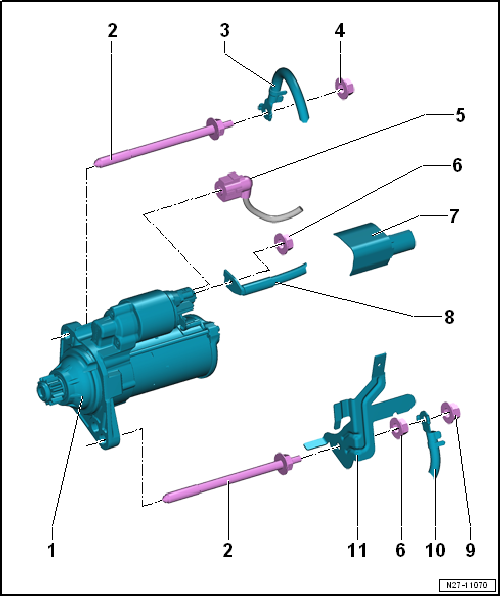

Cuadro de montaje - Motor de arranque, vehículos con cambio manual

1 - Motor de arranque -B-

• Desmontar y montar

2 - Tornillo

• 80 Nm

3 - Cable de masa

• En función del equipamiento

4 - Tuerca

• En función del equipamiento
• 20 Nm

5 - Conector eléctrico

6 - Tuerca

• 20 Nm

7 - Tapa

8 - Borne 30/B+

9 - Tuerca

• En función del equipamiento
• 20 Nm

10 - Cable de masa

• En función del equipamiento

11 - Soporte

• Para mazo de cables

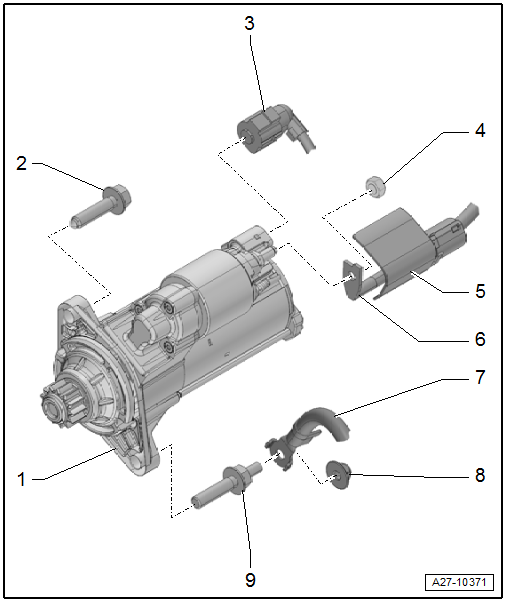

Cuadro de montaje - Motor de arranque, vehículos con cambio doble embrague

1 - Motor de arranque

• Desmontar y montar

2 - Tornillo

• 80 Nm

3 - Conector eléctrico

4 - Tuerca

• 20Nm

5 - Caperuza

6 - Borne 30/B+

7 - Cable de masa

8 - Tuerca

• 23 Nm

9 - Tornillo

• 80 Nm

Motor de arranque: desmontar y montar

Motor de arranque: desmontar y montar, cambio manual y motor gasolina

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Llave dinamométrica -VAG 1331-

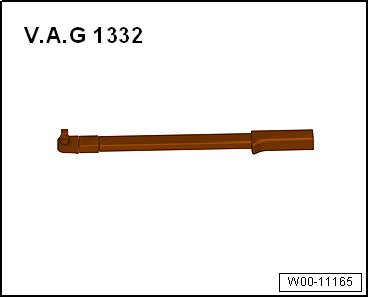

• Llave dinamométrica -VAG 1332-

Desmontar

- Desembornar el cable de masa de la batería con el encendido desconectado.

Solo para motorización 1.8 l TSI

- Desmontar la carcasa del filtro de aire.

Continua para todos

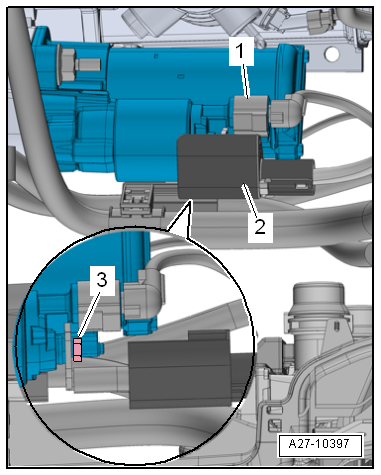

- Desacoplar el conector eléctrico -1-; para ello hay que desplazar el seguro hacia atrás y presionar el bloqueo hacia abajo.

- Desencajar la caperuza -2-.

- Destornillar el borne 30/B+ del cable -3- en el motor de arranque.

- Desmontar insonorizante inferior del motor.

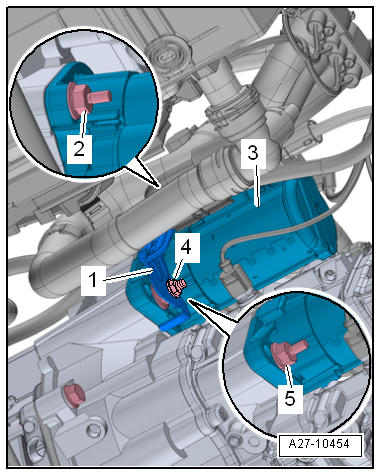

- Desenroscar la tuerca -4-, desprender el soporte -1- para cables eléctricos. Dejar acoplados los cables eléctricos.

- Desenroscar los tornillos -2 y 5- y sacar el motor de arranque -3-.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

Pares de apriete

• "Cuadro de montaje - Motor de arranque, vehículos con cambio manual"

Motor de arranque: desmontar y montar, cambio manual y motor diésel

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Llave dinamométrica -VAG 1331-

• Llave dinamométrica -VAG 1332-

Desmontar

- Desembornar el cable de masa de la batería con el encendido desconectado.

- Desmontar la carcasa del filtro de aire.

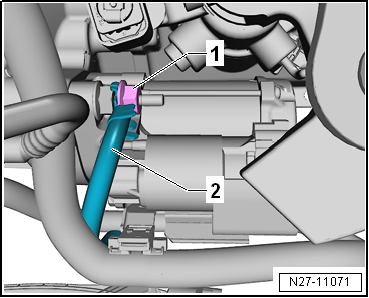

- Desenroscar la tuerca -1- del tornillo de fijación superior del motor de arranque -B-.

- Retirar el cable de masa -2-.

- Desacoplar el conector -1-.

- Desencajar la caperuza cobertora -2-.

- Desenroscar la tuerca -3- y retirar el borne 30/B+.

- Desmontar insonorizante inferior del motor.

- Desenroscar la tuerca -4- y quitar el soporte -1- del mazo de cables.

Los cables eléctricos permanecen acoplados.

- Desenroscar los tornillos -2- y -5- del motor de arranque -B--1-.

- Extraer el motor de arranque -B--3- hacia arriba.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

Pares de apriete

• "Cuadro de montaje - Motor de arranque, vehículos con cambio manual"

Motor de arranque: desmontar y montar, vehículos con motor 1,8 l FSI y cambio de doble embrague

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Llave dinamométrica -VAG 1331-

• Llave dinamométrica -VAG 1332-

Desmontar

- Desembornar el cable de masa de la batería con el encendido desconectado.

- Desmontar la carcasa del filtro de aire.

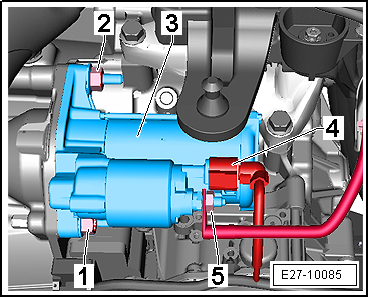

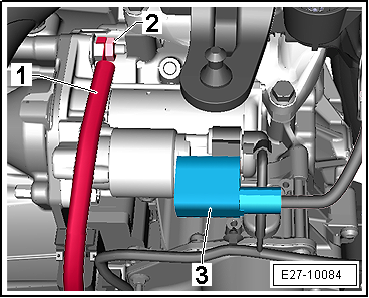

- Desenroscar la tuerca -2-.

- Retirar el cable de masa -1-.

- Desencajar la caperuza cobertora -3-.

- Desacoplar el conector eléctrico -4-; para ello hay que desplazar el seguro hacia atrás y presionar el bloqueo hacia abajo.

- Desenroscar la tuerca del borne 30/B+ -5- en el motor de arranque.

- Desenroscar los tornillos -1 y 2- y retirar el motor de arranque -3- hacia arriba.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

- Conectar la batería. Medidas necesarias.

Pares de apriete

• "Cuadro de montaje - Motor de arranque, vehículos con cambio doble embrague"

Sistema Start-Stop

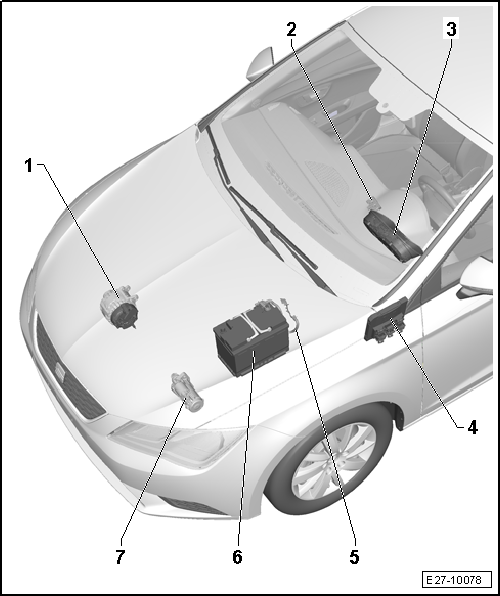

Descripción general: sistema Start-Stop

1 - Alternador

• Desmontar y montar

2 - Unidad de control de la red de a bordo -J519-

• Desmontar y montar

3 - Cuadro de instrumentos

• Desmontar y montar

4 - Interruptor Start-Stop

• Desmontar y montar

5 - Unidad de control de vigilancia de baterías -J367-

• Desmontar y montar
• Adaptación

6 - Batería

• Desmontar y montar

7 - Motor de arranque

• Desmontar y montar
