Seat Leon (2013-2020) Manual de Taller: Cuadro de instrumentos

Cuadro de instrumentos KX2: desmontar y montar

  Aviso

Si se sustituye la unidad de control, hay que seleccionar en el modo Localización guiada de averías o Funciones guiadas la función Sustituir de la correspondiente unidad de control.

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

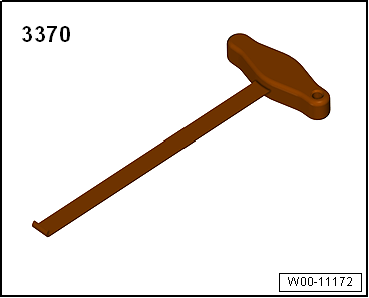

  • Palanca extractora -3370-
  Aviso
  • Todos los testigos de control en el cuadro de instrumentos están equipados con diodos luminosos. Los diodos luminosos no pueden sustituirse por separado en caso de avería. El cuadro de instrumentos debe sustituirse.
  • No se debe desmontar el cuadro de instrumentos.
  • Para desmontar el cuadro de instrumentos no es necesario el desmontaje del volante.

W00-11172

Desmontar

- Colocar el volante en la posición más atrasada y baja aprovechando todo el margen de regulación de la columna de dirección.

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

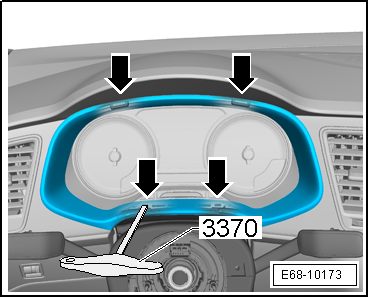

- Extraer la carátula del cuadro de instrumentos actuando con la palanca extractora -3370- en los puntos señalados -flechas-.

E68-10173

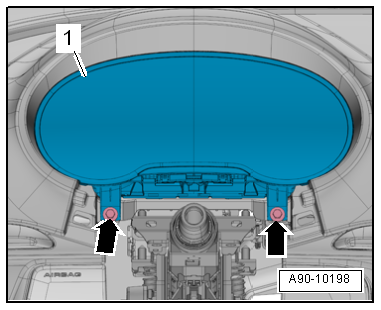

- Desenroscar los tornillos -flechas-.

- Extraer el cuadro de instrumentos -1- hasta que apoye en el volante.

- Desacoplar el conector eléctrico.

A90-10198

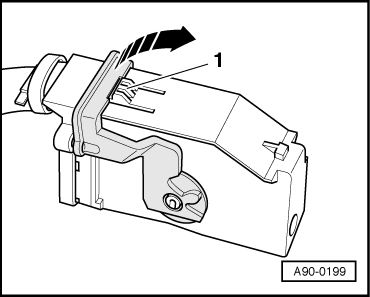

- Para separar el conector eléctrico, presionar el encastre de seguridad -1-, girar el estribo de sujeción en el -sentido de la flecha- y extraer el conector.

- Sacar el cuadro de instrumentos hacia el lado del acompañante entre el volante y el tablero de instrumentos.

Montar

El montaje se realiza en el orden inverso de operaciones.

Pares de apriete

  • Par de apriete de los tornillos del cuadro de instrumentos: 2.5 Nm

A90-0199

Asignación de los contactos de los conectores múltiples del cuadro de instrumentos

  Aviso
  • La ocupación del conector del cuadro de instrumentos va en función del equipamiento, del país y del motor del vehículo.
  • Para mas información ver → Esquemas de circuitos eléctricos, localización de averías y ubicación de componentes.

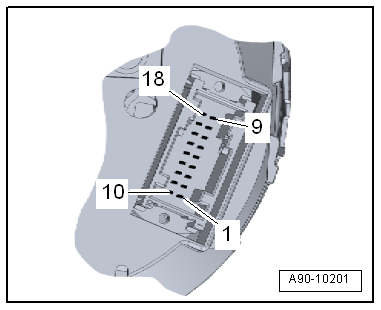

Conector de 18 polos, negro

1 - Borne 30

2 - Sin ocupar

3 - Sin ocupar

4 - Sin ocupar

5 - Sin ocupar

6 - Sin ocupar

7 - Sin ocupar

8 - Transpondedor 1

9 - Transpondedor 2

10 - Borne 31

11 - Masa de transmisor

12 - Sensor 2 del nivel de combustible -G169- - vacío

13 - Sensor 2 del nivel de combustible -G169- - lleno

14 - Sensor del indicador del nivel de combustible -G- - vacío

15 - Sensor del indicador del nivel de combustible -G- - lleno

16 - Sin ocupar

17 - CAN del cuadro de instrumentos - Low

18 - CAN del cuadro de instrumentos - High

A90-10201
