Seat Leon (2013-2020) Manual de Taller: Moldura estribera: desmontar y montar

Moldura estribera: desmontar y montar, modelo 2 puertas

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

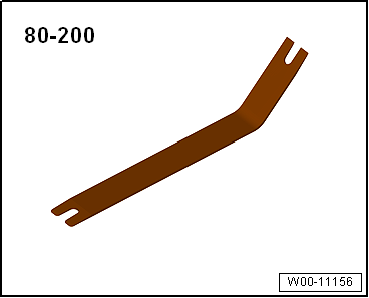

• Palanca -80 200-

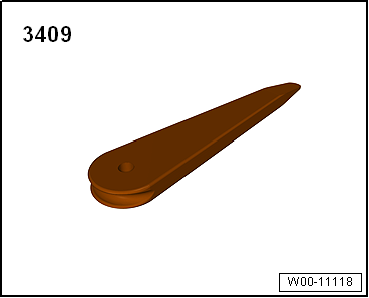

• Palanca -3409-

Desmontar

- Desmontar la palanca de accionamiento para el capó.

- Desmontar la banqueta del asiento posterior.

- Desmontar el revestimiento lateral.

- Liberar la moldura de la talonera en la zona de la junta de la puerta.

- Extraer el clip de fijación -2- y -3- con la palanca -3409-.

- Desenclipsar la moldura de talonera -4- con la palanca -80 200- empezando por el montante A.

- Tirar de la moldura de talonera -4- hacia arriba con la palanca -80 200-.

- Retirar la moldura de talonera -4-.

Montar

El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:

• Antes del montaje de la moldura de la talonera hay que verificar el estado de las grapas -5- y, si fuera necesario, sustituirlas.
• El revestimiento lateral va fijado a la moldura de talonera.

Moldura estribera: desmontar y montar, modelo 4 puertas y ST

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -80 200-

• Palanca -3409-

Desmontar

- Desmontar la palanca de accionamiento para el capó.

- Desmontar el asiento posterior.

- Liberar la moldura de la talonera en la zona de la junta de la puerta.

- Desenclipsar la moldura de talonera -4- con la palanca -80 200- empezando por el montante A.

- Tirar de la moldura de talonera -4- hacia arriba con la palanca -80 200-.

- Extraer el clip de fijación -1- y -2- con la palanca -3409-.

- Retirar la moldura de talonera -4-.

Montar

El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:

• Antes del montaje de la moldura de la talonera hay que verificar el estado de las grapas -3- y, si fuera necesario, sustituirlas.
• La moldura de talonera va fijada al revestimiento inferior del montante B.

Insonorizante del panel transversal: cuadro general de montaje

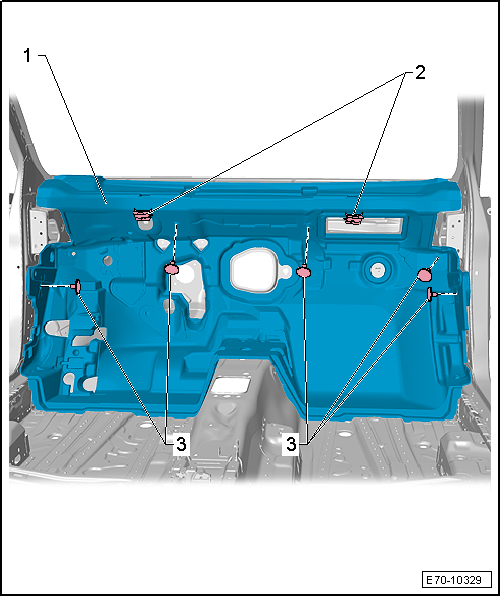

1 - Insonorizante del panel transversal

2 - Tope de goma

• 2 unidades
• Insertar en los alojamientos para el tablero de instrumentos en el marco inferior del parabrisas

3 - Tapón

• 5 unidades
