Seat Leon (2013-2020) Manual de Taller: Reposapiés: desmontar y montar
Reposapiés: desmontar y montar, vehículos con el volante a la izquierda
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Cuña de desmontaje -3409-
- Llave dinamométrica 2-10 nm -VAG 1783-
Desmontar
- Apartar la moldura de la talonera en la zona del reposapiés.

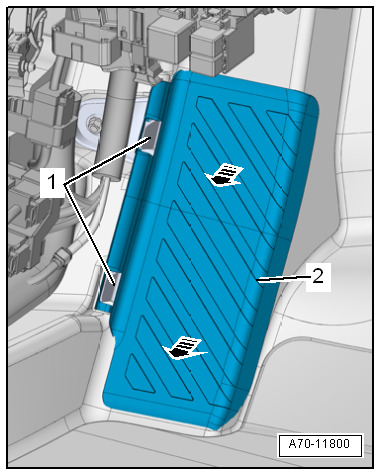

- Desbloquear los encastres -1-, desenclavar el reposapié -2- con la cuña de desmontaje -3409--flechas- y retirarlo.
- Presionar hacia un lado el recubrimiento del piso por la zona de las uniones atornilladas y desenroscar las tuercas -flechas-.

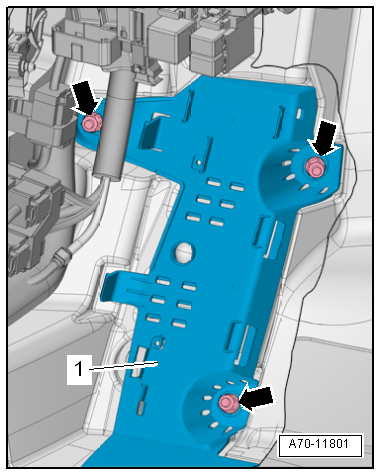

- Separar el soporte -1- de los pernos roscados y sacarlo por debajo del recubrimiento del piso.
Montar
El montaje se efectúa en el orden inverso.
Pares de apriete
- "Cuadro de montaje - Reposapiés y revestimiento del piso, vehículos con el volante a la izquierda"
Reposapiés: desmontar y montar, vehículos con el volante a la derecha
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Llave dinamométrica 2-10 Nm -VAG 1783-
Desmontar

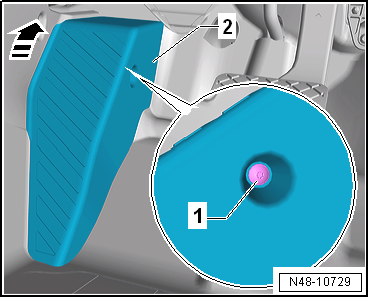

- Extraer el tornillo -1-.
- Empujar el reposapiés -2- hacia arriba en la dirección de la -flecha- y extraerlo.
- Retirar hacia un lado el revestimiento del piso por la zona de las uniones atornilladas y desenroscar las tuercas -flechas-.

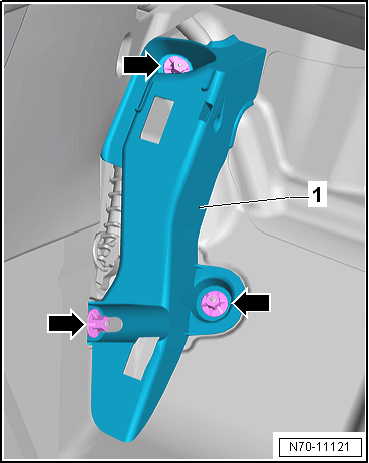

- Levantar el soporte -1- de los pernos roscados y retirarlo.
Montar
AvisoAntes de proceder al montaje hay que comprobar que los elementos de fijación no presenten daños y sustituirlos si fuera necesario.
El montaje se realiza siguiendo el orden inverso al de las operaciones descritas.
Pares de apriete
- "Cuadro de montaje - Reposapiés y revestimiento del piso, vehículos con el volante a la derecha"
Revestimiento del piso: desmontar y montar
Revestimiento del piso: desmontar y montar, modelo 2 puertas
Desmontar
- Desmontar los asientos anteriores.
- Desmontar el asiento posterior.
- Desmontar las molduras de la taloneras.
- Desmontar la consola central.
- Desmontar el reposapié.
- Desmontar el conducto canalizador de aire posterior.

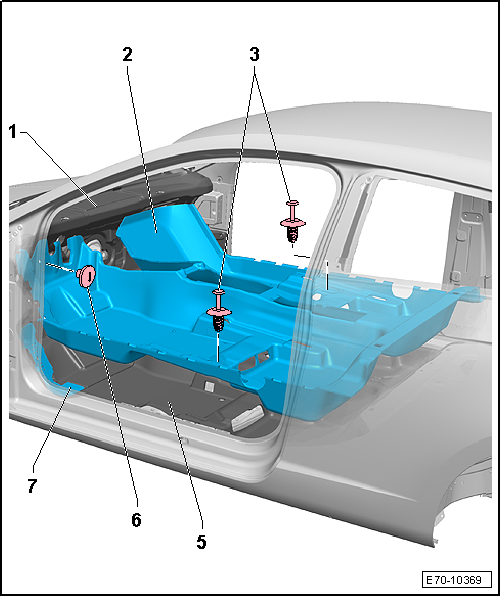

- Desmontar las grapas -3, 5-.
- Levantar el revestimiento del piso -2- por detrás y tirar del mismo hacia atrás.
AvisoProcurar que el recubrimiento del piso no se raje en las escotaduras.
- Plegar el revestimiento del suelo y extraerlo por el hueco de la puerta.
Montar
- Plegar el revestimiento del suelo e introducirlo en el vehículo.
- Desplazar el revestimiento del suelo hacia delante y alinearlo hasta que coincida con los orificios.
El resto del montaje se realiza en el orden inverso de operaciones
Revestimiento del piso: desmontar y montar, modelo 4 puertas y ST
Desmontar
- Desmontar los asientos anteriores.
- Desmontar el asiento posterior.
- Desmontar las molduras de la taloneras.
- Desmontar la consola central.
- Desmontar el reposapié.
- Desmontar el conducto canalizador de aire posterior.
- Desmontar las grapas -1, 2-.

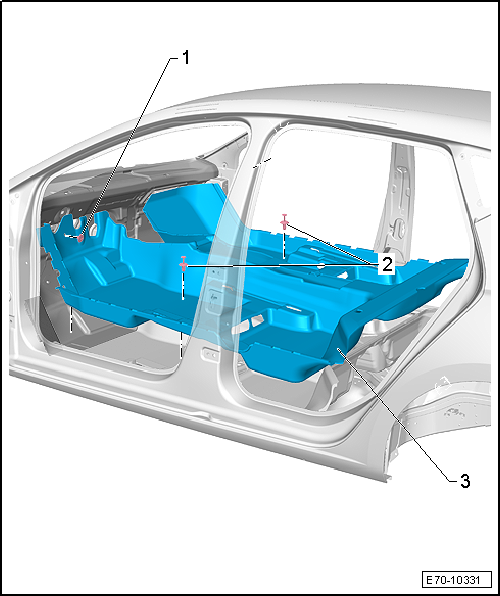

- Levantar el revestimiento del piso -3- por detrás y tirar del mismo hacia atrás.
AvisoProcurar que el recubrimiento del piso no se raje en las escotaduras.
- Plegar el revestimiento del suelo y extraerlo por el hueco de la puerta.
Montar
- Plegar el revestimiento del suelo e introducirlo en el vehículo.
- Desplazar el revestimiento del suelo hacia delante y alinearlo hasta que coincida con los orificios.
El resto del montaje se realiza en el orden inverso de operaciones.
