Seat Leon (2013-2020) Manual de Taller: Mangueta: desmontar y montar

Mangueta: desmontar y montar, eje multibrazo, tracción delantera

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica -V.A.G 1332-

W00-11165

  • Elevador del grupo motopropulsor -V.A.G 1383 A-

Desmontar

- Aflojar los tornillos de rueda.

- Elevar el vehículo.

- Desmontar la rueda.

- Desmontar el conjunto de cojinete de rueda.

- Desmontar la chapa de protección térmica.

- Desmontar los muelles.

W00-11135

Vehículos con sensor de nivel del vehículo

- Desenroscar los tornillos -1-.

- Desmontar el soporte del sensor de nivel del vehículo, trasero izquierdo-2-.

N42-10593

Vehículos con protector antigravilla

- Desmontar el remache expansivo -1-.

- Desenroscar los tornillos -2- del protector antigravilla -3-.

Continuación para todos los vehículos

- Desacoplar el conector del sensor de revoluciones del ABS.

N42-10610

- Amarrar el vehículo, por ambos lados, a los brazos de la plataforma elevadora con las correas -T10038-.

  • 1 - Correa tensora -T10038-

  ¡ATENCIÓN!

¡Si no se amarra el vehículo, podría resbalar de la plataforma!

N00-11038

- Colocar el elevador para motores y cajas de cambios -V.A.G 1383 A--1- bajo la barra de acoplamiento y presionar ligeramente hacia arriba.

- Desenroscar los tornillos -2- y -3- uno tras otro.

- Retirar la barra de acoplamiento de debajo del elevador de grupos motopropulsores -V.A.G 1383 A--1-.

N42-10600

- Desenroscar la tuerca -1- y quitar el tornillo -2-.

A42-10661

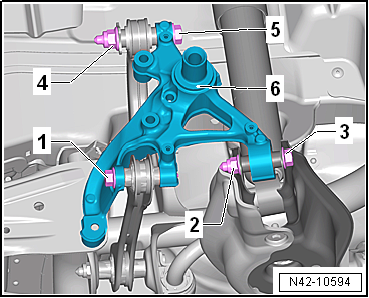

- Desenroscar el tornillo -1-.

- Desenroscar la tuerca -2- y extraer el tornillo -3-.

- Desenroscar la tuerca -4-, retirar la arandela y extraer el tornillo -5-.

- Sacar la mangueta -6-.

Montar

El montaje se efectúa en el orden inverso y teniendo en cuenta lo siguiente:

Es muy importante que se siga el orden indicado al realizar las operaciones que se describen a continuación.

N42-10594

- Montar la mangueta -6-.

- Colocar el tornillo -5- y la arandela y apretar la tuerca -4- con la mano.

- Colocar el tornillo -3- y apretar la tuerca -2- con la mano.

- Colocar el tornillo -1- y apretarlo a mano.

N42-10594

- Colocar el elevador para motores y cajas de cambios -V.A.G 1383 A--1- bajo la barra de acoplamiento y presionar ligeramente hacia arriba.

- Enroscar los tornillos -2- y -3- con la mano.

- Retirar la barra de acoplamiento de debajo del elevador de grupos motopropulsores -V.A.G 1383 A--1-.

- Montar la chapa de protección térmica.

- Montar el conjunto de cojinete de rueda.

¡La mangueta solo se deberá atornillar con el vehículo en la posición de peso en vacío!

N42-10600

- Apretar los tornillos y tuercas -1- a -5-.

- Desmontar del cubo de rueda el elevador de motores y cajas de cambios -V.A.G 1383 A- con el alojamiento -T10149-.

N42-10594

La unión atornillada entre el brazo oscilante longitudinal y la mangueta sólo deberá apretarse cuando ya se hayan montado todos los demás componentes (imprescindible haber montado previamente los muelles y los amortiguadores) de la suspensión de la rueda respectiva. La suspensión de las ruedas tiene que estar sin peso para apretar las uniones. Sólo ahora se mueven el brazo longitudinal y la mangueta en la posición necesaria -flechas-.

- Montar muelles.

N42-10019

- Apretar los tornillos -2- y -3-.

Las demás operaciones de montaje se efectúan en el orden inverso y teniendo en cuenta lo siguiente:

Pares de apriete

  • "Cuadro de montaje - Conjunto cojinete de rueda, eje multibrazo, tracción delantera"
  • "Cuadro de montaje - Brazo telescópico / amortiguador, muelle, eje multibrazo"
  • "Cuadro de montaje - Brazo longitudinal"
  • "Cuadro de montaje - Barra de acoplamiento"
  • "Cuadro de montaje - Sensor de nivel del vehículo trasero, eje multibrazo, tracción delantera"
  • "Par de apriete de los tornillos de rueda"
  • Tornillos de la chapa de protección térmica, de la pinza de freno y del disco de freno
  • Efectuar el ajuste básico de la electrónica de amortiguación de las ruedas en vehículos con sensor de nivel del vehículo.
  • Efectuar el ajuste básico de los faros en vehículos con sensor de nivel del vehículo.

N42-10600

Mangueta: desmontar y montar, eje multibrazo, tracción total

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica -V.A.G 1332-

W00-11165

  • Elevador del grupo motopropulsor -V.A.G 1383 A-

Desmontar

- Soltar la unión atornillada exterior del palier "Unión atornillada del palier: soltar y apretar".

  ¡Atención!

Cuando los tornillos que fijan el palier por el lado de la rueda están sueltos, no someter a carga los cojinetes de las ruedas.

Los cojinetes se dañarían si tuvieran que soportar el peso del vehículo y se reduciría su vida útil.

El tornillo del palier sólo se deberá aflojar un máximo de 90º cuando el vehículo se encuentre apoyado sobre las ruedas.

No mover nunca un vehículo que esté sin palier porque se dañaría el cojinete de rueda. Si, no obstante, hubiese que mover el vehículo, tener en cuenta lo siguiente:

  • Montar en lugar del palier una articulación exterior.
  • Apretar la articulación exterior a 120 Nm.

- Soltar los tornillos de rueda.

- Elevar el vehículo.

- Desmontar la rueda.

- Desmontar el conjunto de cojinete de rueda.

- Desmontar la chapa de protección térmica.

- Desmontar los muelles.

W00-11135

Vehículos con sensor de nivel del vehículo

- Desenroscar los tornillos -1-.

- Desmontar el soporte del sensor de nivel del vehículo, trasero izquierdo-2-.

N42-10593

Vehículos con protector antigravilla

- Desmontar el remache expansivo -1-.

- Desenroscar los tornillos -2- del protector antigravilla -3-.

Continuación para todos los vehículos

- Desacoplar el conector del sensor de revoluciones del ABS.

N42-10610

- Amarrar el vehículo, por ambos lados, a los brazos de la plataforma elevadora con las correas -T10038-.

1 - Correa tensora -T10038-

  ¡ATENCIÓN!

¡Si no se amarra el vehículo, podría resbalar de la plataforma!

N00-11038

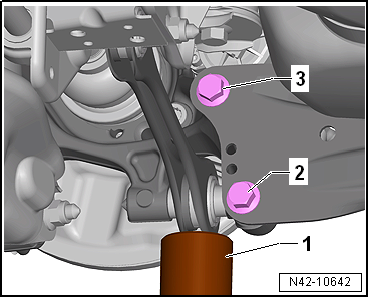

- Colocar el elevador de grupos motopropulsores -V.A.G 1383 A--1- bajo la barra de acoplamiento y presionar ligeramente hacia arriba.

- Desenroscar los tornillos -2- y -3- uno tras otro.

N42-10642

- Retirar la barra de acoplamiento de debajo del elevador de grupos motopropulsores -V.A.G 1383 A--1-.

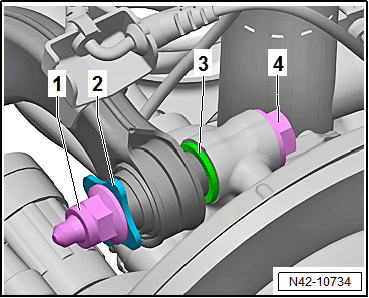

- Extraer el tornillo -4-.

- Extraer la arandela -3-.

N42-10734

- Desenroscar la tuerca -1- y retirar el tornillo -2-.

A42-10661

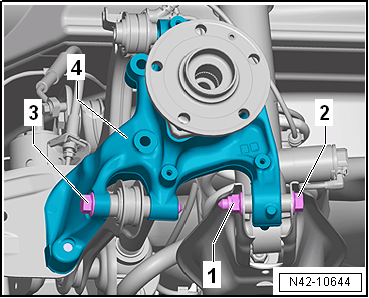

- Desenroscar la tuerca -1- y extraer el tornillo -2-.

- Desenroscar el tornillo -3-.

- Sacar la mangueta -4-.

Montar

El montaje se efectúa en el orden inverso y teniendo en cuenta lo siguiente:

Es muy importante que se siga el orden indicado al realizar las operaciones que se describen a continuación.

- Colocar la mangueta.

N42-10644

- Colocar el tornillo -4- con arandela -3-.

- Montar la arandela -2-.

- Apretar la tuerca -1- con la mano.

N42-10734

- Colocar el tornillo -2- y apretar la tuerca -1- con la mano.

- Colocar el tornillo -3- y apretarlo con la mano.

N42-10644

- Colocar el elevador de grupos motopropulsores -V.A.G 1383 A--1- bajo la barra de acoplamiento y presionar ligeramente hacia arriba.

- Enroscar los tornillos -2- y -3- con la mano.

- Retirar la barra de acoplamiento de debajo del elevador de grupos motopropulsores -V.A.G 1383 A--1-.

- Montar el conjunto de cojinete de rueda.

- Montar la chapa de protección térmica.

¡La mangueta solo se deberá atornillar con el vehículo en la posición de peso en vacío!

N42-10642

- Apretar la tuerca -1-.

N42-10734

- Apretar la tuerca -1-.

- Apretar el tornillo -3-.

- Desmontar del cubo de rueda el elevador de grupos motopropulsores -V.A.G 1383 A- con el alojamiento -T10149-.

N42-10644

La unión atornillada entre el brazo oscilante longitudinal y la mangueta sólo deberá apretarse cuando ya se hayan montado todos los demás componentes (imprescindible haber montado previamente los muelles y los amortiguadores) de la suspensión de la rueda respectiva. La suspensión de las ruedas tiene que estar sin peso para apretar las uniones. Sólo ahora se mueven el brazo longitudinal y la mangueta en la posición necesaria -flechas-.

- Montar el muelle helicoidal.

N42-10019

- Apretar los tornillos -2- y -3-.

Las demás operaciones de montaje se efectúan en el orden inverso y teniendo en cuenta lo siguiente:

Pares de apriete

  • "Cuadro de montaje - Conjunto cojinete de rueda, eje multibrazo, tracción total"
  • "Cuadro de montaje - Brazo telescópico / amortiguador, muelle, eje multibrazo"
  • "Cuadro de montaje - Brazo longitudinal"
  • "Cuadro de montaje - Barra de acoplamiento"
  • "Cuadro de montaje - Sensor de nivel del vehículo trasero, eje multibrazo, tracción delantera"
  • "Unión atornillada del palier: soltar y apretar"
  • "Par de apriete de los tornillos de rueda"
  • Tornillos de la chapa de protección térmica, de la pinza de freno y del disco de freno
  • Efectuar el ajuste básico de la electrónica de amortiguación de las ruedas en vehículos con sensor de nivel del vehículo.
  • Efectuar el ajuste básico de los faros en vehículos con sensor de nivel del vehículo.

N42-10642
