Seat Leon (2013-2020) Manual de Taller: Guarnecido del pilar A: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca de desencaje -80 - 200-

• Cuña de desmontaje -3409-

Desmontar

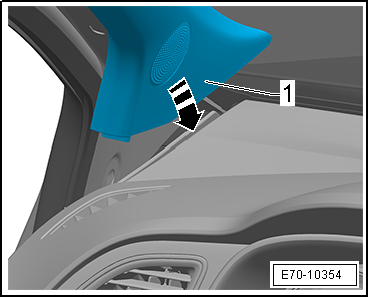

- Desenclavar el cubrejunta -1- del montante A -2- con la cuña de desmontaje -3409--flechas- y retirarlo.

  ¡ATENCIÓN!

Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.

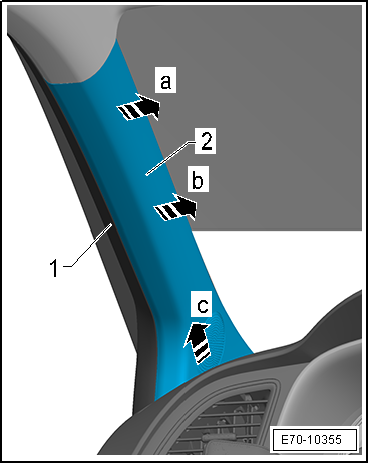

- Soltar cuidadosamente el revestimiento del montante A -1- empezando por arriba, empleando la palanca de desencaje -80 - 200- hasta el primer encastre -flechas A, B-.

- Para desenganchar la grapa con gancho de retención, tirar del revestimiento hacia arriba para sacarlo del tablero de instrumentos -flecha C-; de esa manera la grapa sale del punto de alojamiento en la carrocería.

- Extraer hacia arriba con cuidado el revestimiento del montante A del tablero de instrumentos, desacoplar y retirar el conector eléctrico para el altavoz de agudos.

Montar

  ¡ATENCIÓN!

• Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
• No aprisionar el airbag de la cabeza al montar el revestimiento superior del montante A.

El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:

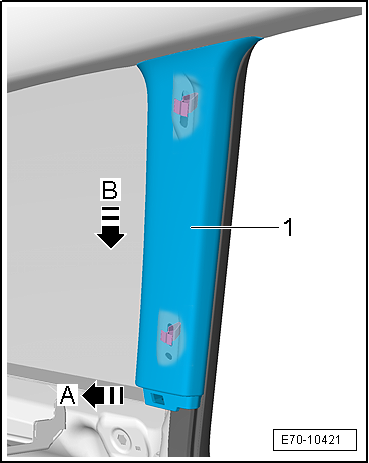

- Colocar el revestimiento superior del montante A -1- en el alojamiento del tablero de instrumentos -flecha-.

  Aviso

Después del montaje hay que comprobar que el revestimiento haya quedado metido en el burlete de la junta de la puerta.

Guarnecido del pilar B: desmontar y montar

Guarnecido del pilar B: desmontar y montar, modelo 2 puertas

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Cuña de desmontaje -3409-

• Destornillador dinamometrico -VAG 1624-

  ¡ATENCIÓN!

Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.

Desmontar

- Desmontar el revestimiento lateral, modelo 2 puertas.

- Extraer los tornillos -1-.

- Desenganchar el revestimiento del montante B -flecha A-.

- Extraer el revestimiento del montante B del alojamiento en la carrocería -flecha B-; para ello hay que pivotar el revestimiento hacia dentro y retirarlo al mismo tiempo hacia abajo.

- Desmontar el herraje final del cinturón de la carrocería.

- Extraer la banda del cinturón -2- con hebilla de cierre a través del revestimiento del montante B y retirarlo.

Montar

  ¡ATENCIÓN!

• Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
• No aprisionar el airbag de la cabeza al montar el revestimiento del montante B.

- Introducir el revestimiento del montante B primero hacia arriba en el alojamiento en el techo.

El resto del montaje se realiza en el orden inverso de operaciones.

  Aviso

Después del montaje hay que comprobar que el revestimiento haya quedado metido en el burlete de la junta de la puerta.

Pares de apriete

• "Cuadro de montaje - Guarnecido superior del pilar B, modelo 2 puertas"

Guarnecido del pilar B: soltar y fijar, modelo 2 puertas

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Cuña de desmontaje -3409-

• Destornillador dinamometrico -VAG 1624-

  ¡ATENCIÓN!

Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.

Soltar

- Desmontar el revestimiento lateral, modelo 2 puertas.

- Extraer los tornillos -1-.

- Desenganchar el revestimiento del montante B -flecha A-.

- Extraer el revestimiento del montante B del alojamiento en la carrocería -flecha B-; para ello hay que pivotar el revestimiento hacia dentro y retirarlo al mismo tiempo hacia abajo.

Fijar

  ¡ATENCIÓN!

• Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
• No aprisionar el airbag de la cabeza al montar el revestimiento del montante B.

- Introducir el revestimiento del montante B primero hacia arriba en el alojamiento en el techo.

El resto del montaje se realiza en el orden inverso de operaciones.

  Aviso

Después del montaje hay que comprobar que el revestimiento haya quedado metido en el burlete de la junta de la puerta.

Pares de apriete

• "Cuadro de montaje - Guarnecido superior del pilar B, modelo 2 puertas"

Guarnecido del pilar B: desmontar y montar, modelo 4 puertas y ST

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Cuña de desmontaje -3409-

  ¡ATENCIÓN!

Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.

Desmontar

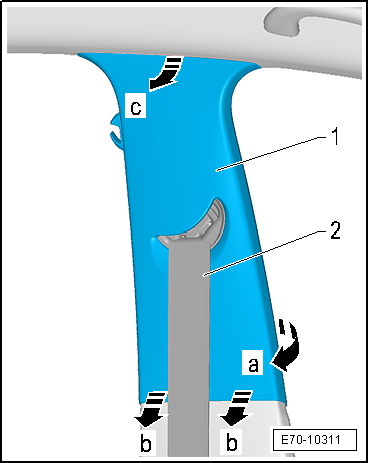

- Desenganchar el revestimiento del montante B -1-, empezando por abajo, de la junta de la puerta -flecha A-; para ello hay que aplicar la cuña de desmontaje -3409- en el borde anterior del revestimiento.

- Desgrapar el revestimiento superior del revestimiento inferior -flechas B- aplicando para ello la cuña de desmontaje -3409- al borde inferior del revestimiento.

- Desmontar el herraje final del cinturón de la carrocería.

- Extraer el revestimiento del montante B del alojamiento en la carrocería -flecha C-; para ello hay que pivotar el revestimiento hacia dentro y retirarlo al mismo tiempo hacia abajo.

- Extraer la banda del cinturón -2- con hebilla de cierre a través de la corredera de regulación de altura del cinturón y retirar el revestimiento del montante B.

Montar

  ¡ATENCIÓN!

• Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
• No aprisionar el airbag de la cabeza al montar el revestimiento del montante B.

- Introducir el revestimiento del montante B -1- primero hacia arriba en el alojamiento en el techo.

El resto del montaje se realiza en el orden inverso de operaciones.

  Aviso

Después del montaje hay que comprobar que el revestimiento haya quedado metido en el burlete de la junta de la puerta.

Guarnecido del pilar B: soltar y fijar, modelo 4 puertas y ST

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Cuña de desmontaje -3409-

  ¡ATENCIÓN!

Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.

Soltar

- Desenganchar el revestimiento del montante B -1-, empezando por abajo, de la junta de la puerta -flecha A-; para ello hay que aplicar la cuña de desmontaje -3409- en el borde anterior del revestimiento.

- Desgrapar el revestimiento superior del revestimiento inferior -flechas B- aplicando para ello la cuña de desmontaje -3409- al borde inferior del revestimiento.

- Extraer el revestimiento del montante B del alojamiento en la carrocería -flecha C-; para ello hay que pivotar el revestimiento hacia dentro y retirarlo al mismo tiempo hacia abajo.

Fijar

  ¡ATENCIÓN!

• Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
• No aprisionar el airbag de la cabeza al montar el revestimiento del montante B.

- Introducir el revestimiento del montante B -1- primero hacia arriba en el alojamiento en el techo.

El resto del montaje se realiza en el orden inverso de operaciones.

  Aviso

Después del montaje hay que comprobar que el revestimiento haya quedado metido en el burlete de la junta de la puerta.

Guarnecido inferior del pilar B: desmontar y montar, modelo 4 puertas y ST

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Destornillador dinamometrico -VAG 1624-

  Aviso

Las operaciones de desmontaje y montaje descritas se refieren al lado izquierdo del vehículo. Las operaciones relativas al lado derecho se realizan de forma análoga.

Desmontar

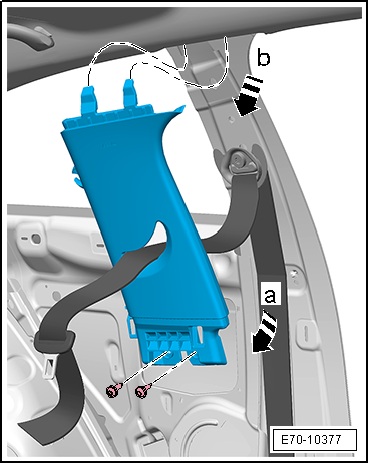

- Soltar el revestimiento superior del montante B.

- Desmontar la moldura de la talonera.

- Desenroscar los dos tornillos -3-.

- Soltar el revestimiento -2- del montante B empezando por abajo.

- Desacoplar el conector en función del equipamiento del vehículo.

Montar

- El montaje se realiza de forma análoga, pero en el sentido inverso al de las operaciones descritas.

  Aviso

Después del montaje hay que comprobar que el revestimiento haya quedado metido en el burlete de la junta de la puerta.

Pares de apriete

• "Cuadro de montaje - Guarnecido inferior del pilar B, modelo 4 puertas y ST"

Guarnecido del pilar C: desmontar y montar

Guarnecido del pilar C: desmontar y montar, modelo 2 puertas

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -80 200-

• Destornillador dinamometrico -VAG 1624-

Desmontar

  Aviso

Las operaciones de desmontaje y montaje descritas a continuación corresponden al revestimiento superior del montante C del lado izquierdo. Las operaciones correspondientes al lado derecho son semejantes.

- Retirar la bandeja posterior.

- Desmontar la banqueta del asiento posterior.

- Abatir el respaldo del asiento posterior.

- Desmontar el revestimiento lateral.

- Extraer el tornillo del herraje del cinturón de seguridad posterior lateral -3-.

- Extraer los tornillos -2-.

- Desprender el revestimiento -1- de las fijaciones de las grapas -3- con la ayuda de la palanca -80 200- y retirar el revestimiento.

Montar

El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:

  Aviso

Antes de montar el revestimiento se debe comprobar el estado de las grapas y, si fuera necesario, sustituirlas.

Pares de apriete

• "Cuadro de montaje - Guarnecido del pilar C, modelo 2 puertas"

Guarnecido del pilar C: soltar y fijar, modelo 2 puertas

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -80 200-

• Destornillador dinamometrico -VAG 1624-

Soltar

  Aviso

Las operaciones de desmontaje y montaje descritas a continuación corresponden al revestimiento superior del montante C del lado izquierdo. Las operaciones correspondientes al lado derecho son semejantes.

- Retirar la bandeja posterior.

- Desmontar la banqueta del asiento posterior.

- Abatir el respaldo del asiento posterior.

- Desmontar el revestimiento lateral.

- Extraer los tornillos -2-.

- Desprender el revestimiento -1- de las fijaciones de las grapas -3- con la ayuda de la palanca -80 200- y soltar el revestimiento.

Fijar

El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:

  Aviso

Antes de montar el revestimiento se debe comprobar el estado de las grapas y, si fuera necesario, sustituirlas.

Pares de apriete

• "Cuadro de montaje - Guarnecido del pilar C, modelo 2 puertas"

Guarnecido del pilar C: desmontar y montar, modelo 4 puertas

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -80 200-

• Destornillador dinamometrico -VAG 1624-

Desmontar

  Aviso

Las operaciones de desmontaje y montaje descritas a continuación corresponden al revestimiento superior del montante C del lado izquierdo. Las operaciones correspondientes al lado derecho son semejantes.

- Retirar la bandeja posterior.

- Desmontar el revestimiento inferior del montante C.

- Abatir el respaldo del asiento posterior.

- Extraer el tornillo del herraje del cinturón de seguridad posterior lateral -3-.

- Extraer los tornillos -2-.

- Desprender el revestimiento -1- de las fijaciones de las grapas -3- con la ayuda de la palanca -80 200- y retirar el revestimiento.

Montar

El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:

  Aviso

Antes de montar el revestimiento se debe comprobar el estado de las grapas y, si fuera necesario, sustituirlas.

Pares de apriete

• "Cuadro de montaje - Guarnecido del pilar C, modelo 4 puertas"

Guarnecido del pilar C: soltar y fijar, modelo 4 puertas

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -80 200-

• Destornillador dinamometrico -VAG 1624-

Soltar

  Aviso

Las operaciones de desmontaje y montaje descritas a continuación corresponden al revestimiento superior del montante C del lado izquierdo. Las operaciones correspondientes al lado derecho son semejantes.

- Retirar la bandeja posterior.

- Desmontar el revestimiento inferior del montante C.

- Abatir el respaldo del asiento posterior.

- Extraer los tornillos -2-.

- Desprender el revestimiento -1- de las fijaciones de las grapas -3- con la ayuda de la palanca -80 200- y soltar el revestimiento.

Fijar

El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:

  Aviso

Antes de montar el revestimiento se debe comprobar el estado de las grapas y, si fuera necesario, sustituirlas.

Pares de apriete

• "Cuadro de montaje - Guarnecido del pilar C, modelo 4 puertas"

Guarnecido del pilar C: desmontar y montar, modelo ST

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -3409-

Desmontar

- Desmontar el montante C inferior

- Desmontar el revestimiento del soporte bandeja

- Con la ayuda de la palanca -3409- soltar el revestimiento C superior en la dirección de la flecha -A-.

- Desprender el revestimiento C superior del alojamiento de la carrocería en la dirección de la flecha -B-.

Montar

El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje. Para ello hay que tener en cuenta lo siguiente:

- Vestir el labio de la junta de puerta sobre el revestimiento C superior.

  Aviso

Antes de colocar el revestimiento se debe comprobar el estado de las grapas así como su ubicación, si fuera necesario, sustituirlas y, si hubiera deformación, corregirla.

Guarnecido del pilar D: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -80 200-

• Destornillador dinamometrico -VAG 1624-

Desmontar

- Desmontar el soporte bandeja

- Desenroscar el tornillo -3-.

- Desprender el revestimiento con la ayuda de la palanca -80 200-.

Montar

El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje. Para ello hay que tener en cuenta lo siguiente:

- Vestir el labio de la junta del portón sobre el revestimiento lateral.

  Aviso

Antes de colocar el revestimiento se debe comprobar el estado de las grapas así como su ubicación, si fuera necesario, sustituirlas y, si hubiera deformación, corregirla.

Pares de apriete

• "Cuadro de montaje - Guarnecido del pilar D"
