Seat Leon (2013-2020) Manual de Taller: Mandos

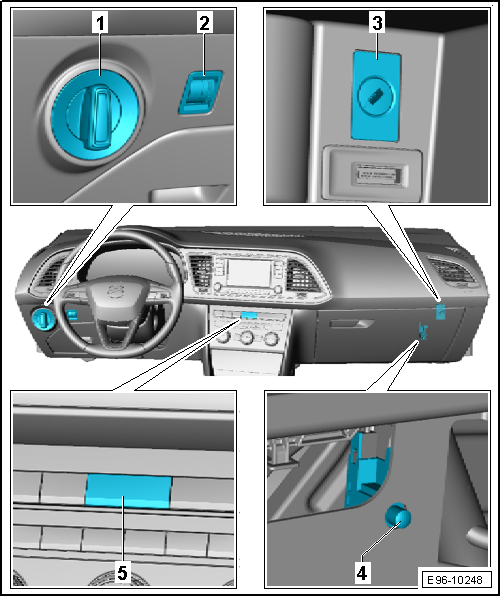

Cuadro de ubicaciones - Mandos en el tablero de instrumentos

Cuadro de ubicaciones - Mandos en el tablero de instrumentos

1 - Conmutador giratorio de las luces -EX1-

  • Desmontar y montar

2 - Ruedecilla moleteada para regulación del alcance de las luces -E102-

  • Desmontar y montar

3 - Conmutador de llave para desactivar el airbag del lado del acompañante -E224-

  • Desmontar y montar

4 - Conmutador para luz de la guantera -E26-

  • Desmontar y montar

5 - Pulsadores en el tablero de instrumentos

  • Desmontar y montar

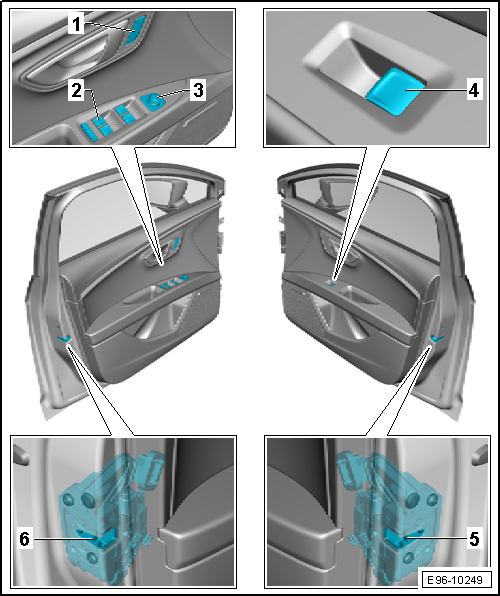

Cuadro de ubicaciones - Mandos en las puertas delanteras

Cuadro de ubicaciones - Mandos en las puertas delanteras

1 - Pulsador de bloqueo interior del lado del conductor -E308-

  • Desmontar y montar

2 - Unidad de mandos de elevalunas en la puerta del conductor -E512-

  • Desmontar y montar

3 - Conmutador de regulación de retrovisores exteriores -E43- o conmutador de regulación del espejo con función de replegado -E168-

  • Desmontar y montar

4 - Conmutador de elevalunas en la puerta del acompañante -E107-

  • Desmontar y montar

5 - Conmutador de contacto de la puerta del acompañante -F3-

  • Desmontar y montar

6 - Conmutador de contacto de la puerta del conductor -F2-

  • Desmontar y montar

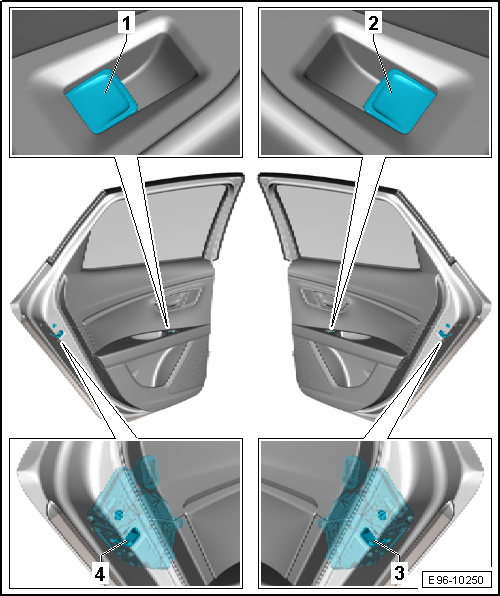

Cuadro de ubicaciones - Mandos en las puertas traseras

Cuadro de ubicaciones - Mandos en las puertas traseras

1 - Pulsador del elevalunas trasero del lado del conductor -E711-

  • Desmontar y montar

2 - Pulsador del elevalunas trasero del lado del acompañante -E713-

  • Desmontar y montar

3 - Conmutador de contacto de la puerta trasera del lado del conductor -F505-

  • Desmontar y montar

4 - Conmutador de contacto de la puerta trasera del lado del acompañante -F506-

  • Desmontar y montar

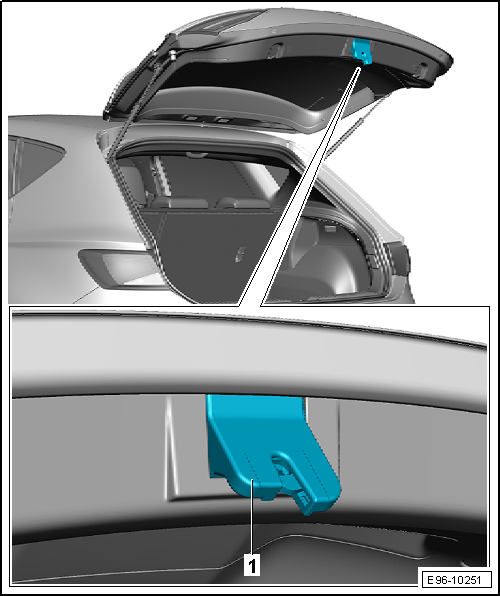

Cuadro de ubicaciones - Mandos en el maletero

Cuadro de ubicaciones - Mandos en el maletero

1 - Conmutador de contacto en el portón/capó trasero para la alarma antirrobo -F123-

  • Desmontar y montar

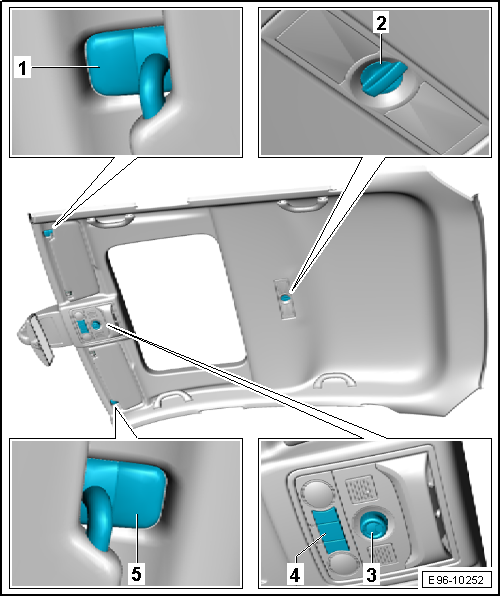

Cuadro de ubicaciones - Mandos en el guarnecido del techo

Cuadro de ubicaciones - Mandos en el guarnecido del techo

1 - Conmutador de contacto del espejo de cortesía del lado del conductor -F147-

  • Desmontar y montar

2 - Interruptor luz interior trasera -W43-

  • Montado en la luz interior trasera -WX2-
  • Desmontar y montar

3 - Pulsador del techo corredizo -E325-

  • Montado en el módulo de techo delantero -WX3-
  • Desmontar y montar

4 - Módulo de techo delantero -WX3-

  • Desmontar y montar

5 - Conmutador de contacto del espejo de cortesía del lado del acompañante -F148-

  • Desmontar y montar
