Seat Leon (2013-2020) Manual de Taller: Luces

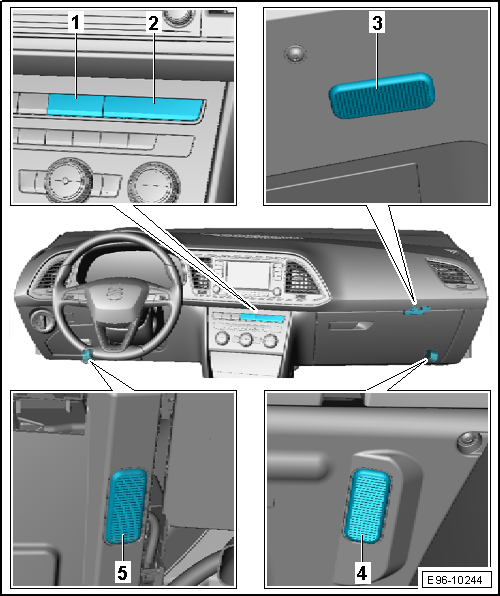

Cuadro de ubicaciones - Luces del tablero de instrumentos

1 - Testigo de los intermitentes de emergencia -K6-

• Desmontar y montar

2 - Testigo de la desactivación del airbag del acompañante -K145- / Testigo del airbag del lado del acompañante -K286-

• Desmontar y montar

3 - Luz de la guantera -W6-

• Desmontar y montar

4 - Luz de la zona reposapiés derecha -W10-

• En la luz de la zona reposapiés derecha -W10- con luz de LED se tiene que sustituir la unidad de iluminación en caso de avería
• Desmontar y montar
• Sustituir bombilla

5 - Luz de la zona reposapiés izquierda -W9-

• En la luz de la zona reposapiés izquierda -W9- con luz de LED se tiene que sustituir la unidad de iluminación en caso de avería
• Desmontar y montar
• Sustituir bombilla

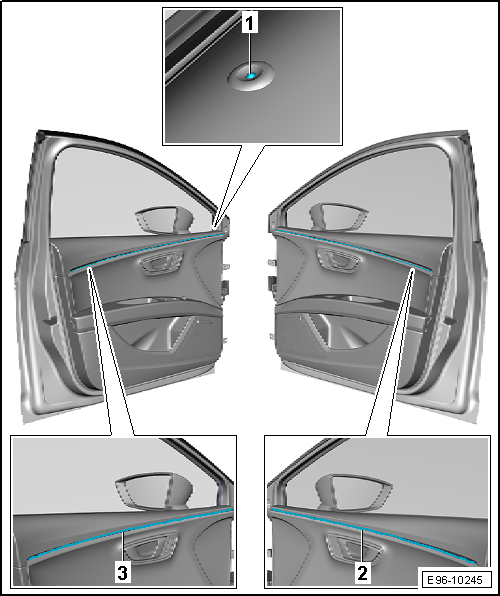

Cuadro de ubicaciones - Luces en las puertas delanteras

1 - Testigo luminoso para la función SAFE del cierre centralizado -K133-

• Desmontar y montar

2 - Unidad de iluminación ambiental de la puerta del lado del acompañante -W87-

• Desmontar y montar

3 - Unidad de iluminación ambiental de la puerta del lado del conductor -W86-

• Desmontar y montar

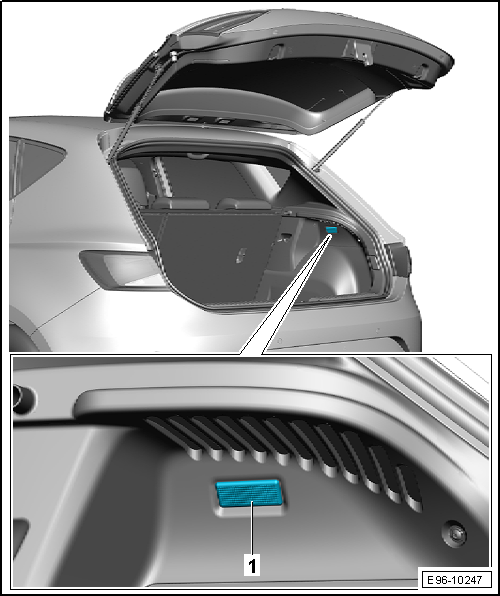

Cuadro de ubicaciones - Luces del maletero

1 - Luz del maletero -W3-

• En laluz del maletero -W3- con luz de LED se tiene que sustituir la unidad de iluminación en caso de avería
• Desmontar y montar

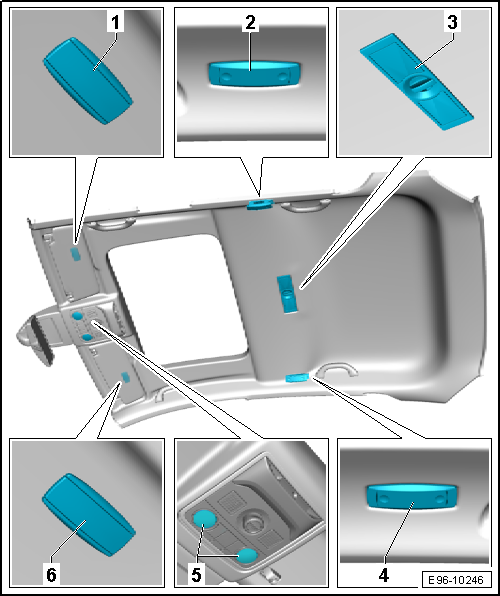

Cuadro de ubicaciones - Luces del guarnecido del techo

1 - Espejo de cortesía con luz en el lado del conductor -W20-

• En el espejo de cortesía con luz en el lado del conductor -W20- con luz de LED se tiene que sustituir la unidad de iluminación en caso de avería
• Desmontar y montar

2 - Luz interior trasera izquierda -W47-

• En la luz interior trasera izquierda -W47- con luz de LED se tiene que sustituir la unidad de iluminación en caso de avería
• Desmontar y montar

3 - Luz interior trasera -WX2-

• En laluz interior trasera -WX2- con luz de LED se tiene que sustituir la unidad de iluminación en caso de avería
• Desmontar y montar

4 - Luz interior trasera derecha -W48-

• En la luz interior trasera derecha -W48- con luz de LED se tiene que sustituir la unidad de iluminación en caso de avería
• Desmontar y montar

5 - Luz interior delantera -WX1-

• En la luz interior delantera -WX1- con luz de LED se tiene que sustituir la unidad de iluminación en caso de avería
• Desmontar y montar
• Sustituir, lámpara luz de lectura lado acompañante -W13-
• Sustituir, lámpara luz de lectura lado conductor -W19-

6 - Espejo de cortesía iluminado, lado del acompañante -W14-

• En el espejo de cortesía con luz en el lado del acompañante -W14- con luz de LED se tiene que sustituir la unidad de iluminación en caso de avería
• Desmontar y montar

Luz de la guantera -W6-: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -U30800-

Para el desmontaje y montaje de componentes situados en zonas visibles (conmutadores, cubiertas, guarnecidos, etc.) hay que proteger el lugar donde se tenga que aplicar un útil para hacer palanca (Palanca -U30800-, destornillador) con cinta adhesiva normal.

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

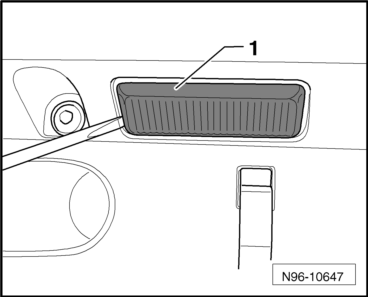

- Desmontar con cuidado el cristal dispersor -1- haciendo palanca con la palanca -U30800-.

- Desacoplar el conector -flecha- y retirar la luz de la guantera-1-.

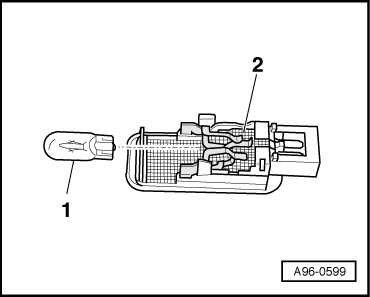

- Sacar la lámpara -1- de la parte posterior de la luz de guantera del portalámparas -2-.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones.

Luz de la zona reposapiés W9 / W10: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -U30800-

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

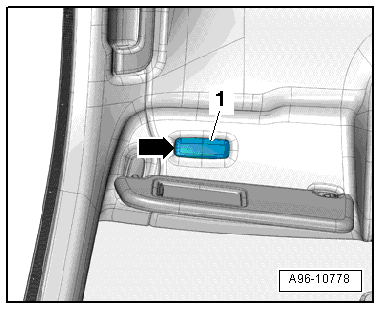

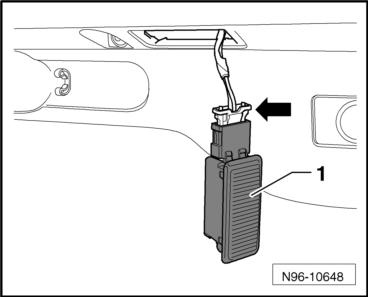

- Extraer haciendo palanca la luz de la zona reposapiés izquierda -W9- o luz de la zona reposapiés derecha -W10--1- con cuidado con la palanca -U30800-.

- Desbloquear y desacoplar el conector -flecha- y desmontar la Luz de la zona reposapiés izquierda -W9- o Luz de la zona reposapiés derecha -W10-.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones.

Lámpara de la luz de la zona reposapiés delantera L151 / L152: desmontar y montar

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar la luz de la zona reposapiés W9 / W10.

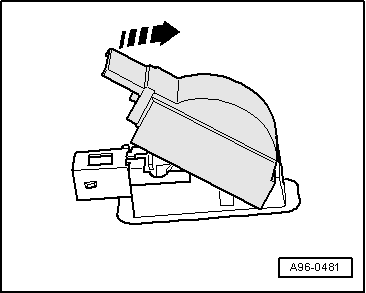

- Haciendo palanca, desprender la cubierta que hay por encima de la lámpara -flecha-.

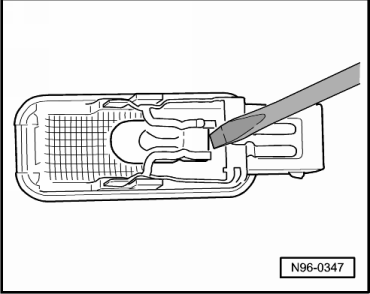

- Sacar cuidadosamente la lámpara del portalámparas haciendo palanca.

Testigo de la función SAFE del cierre centralizado -K133-: desmontar y montar

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar el guarnecido de la puerta delantera.

- Desbloquear las grapas de sujeción -flechas-.

- Extraer el LED -1- para cierre centralizado, de su alojamiento en el guarnecido de la puerta -2-, hacia abajo.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones.

Luz del maletero W3: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -U30800-

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

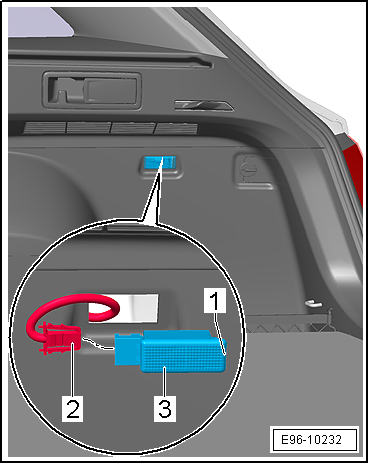

- Oprimir el saliente de fijación -1- con la ayuda de la palanca -U30800-, extraer la luz del maletero -3-.

- Desacoplar el conector eléctrico -2-.

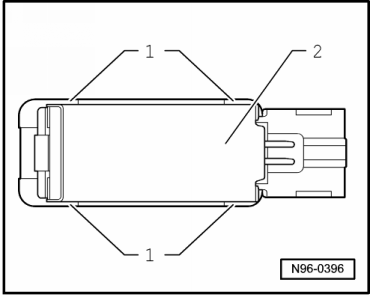

- Desbloquear las pestañas de retención -1- y retirar la chapa termoaislante -2- del cristal de dispersión de la luz.

- Quitar la lámpara -1- (dispuesta en la parte posterior de la luz del maletero) del portalámparas -2-.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones.

Espejo de cortesía con luz W20 / W14: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -U30800-

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Girar el parasol hacia delante.

- Sacar la luz -1- del espejo de cortesía haciendo palanca con cuidado con la palanca -U30800- aplicada en el recorte -flecha-.

- Desacoplar el conector eléctrico.

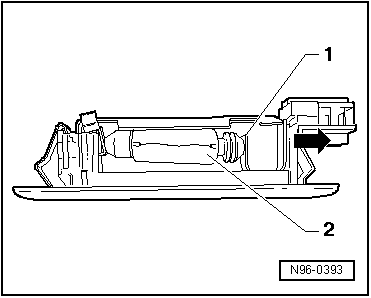

- Empujar la chapa de contacto -1- de la luz hacia fuera y extraer la ampolla tubular -2- del portalámparas.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones.

Lámpara de la luz interior delantera W1 / W13 / W19: sustituir

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -U30800-

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Luz interior / luz de lectura delanteras: desmontar y montar.

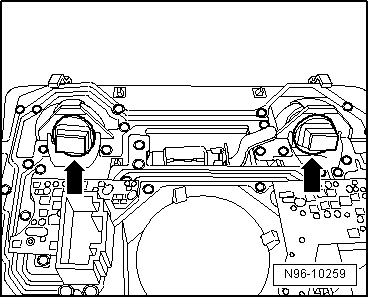

- Girar el portalámparas -flechas- de la lámpara defectuosa 90º hacia la izquierda.

- Sacar el portalámparas y la lámpara de la luz de lectura.

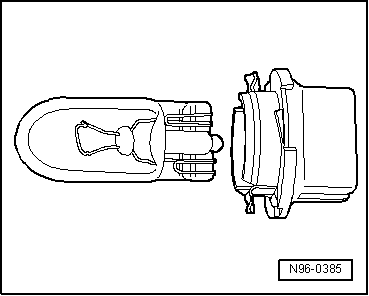

- Extraer la lámpara con casquillo de cristal del portalámparas.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones.

Lámpara de la luz interior trasera W47 / W48: sustituir

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

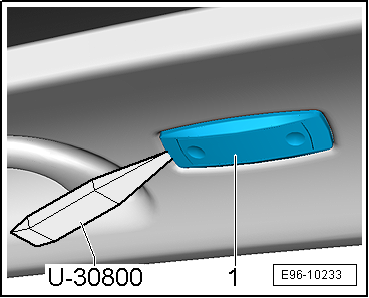

- Extraer la luz interior trasera izquierda -W47- o luz interior trasera derecha -W48--1- haciendo palanca con cuidado con la palanca -U30800-.

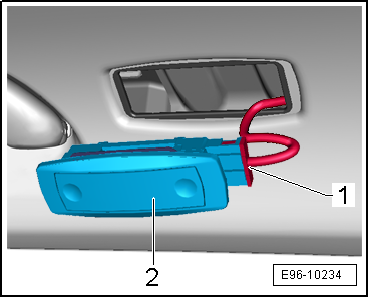

- Desbloquear y desacoplar el conector -1- y desmontar la luz interior trasera izquierda -W47- o luz interior trasera derecha -W48--2-.

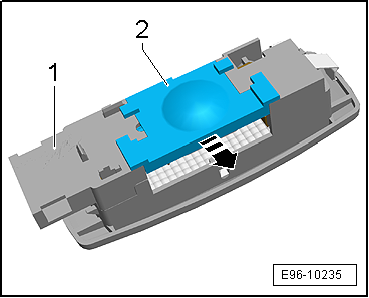

- Desplazar la tapa -2- dirección -flecha-.

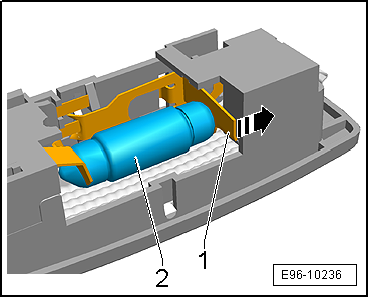

- Presionar la chapa de contacto -1- de la unidad de iluminación en la dirección de la -flecha-.

- Extraer la lámpara tubular -2- del portalámparas.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones.

LED para la iluminación ambiental: desmontar y montar

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar el guarnecido de la puerta delantera.

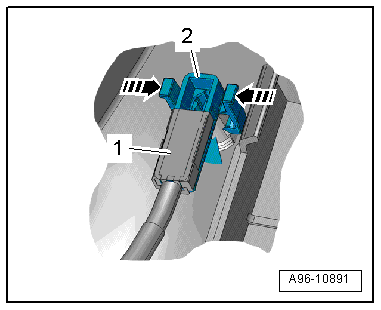

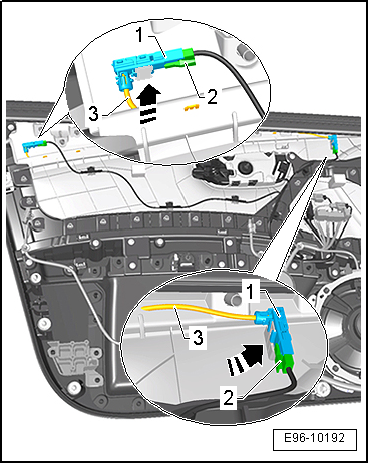

- Extraer los conectores -2- de los módulos de led´s -1-.

- Extraer del alojamiento el modulo de led´s -1- dirección -flechas-.

- Sujetar el conducto óptico -3- y estirar del modulo de led´s -1-, hasta vencer clipaje.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones.
