Seat Leon (2013-2020) Manual de Taller: Lavaparabrisas

Cuadro general - Lavaparabrisas

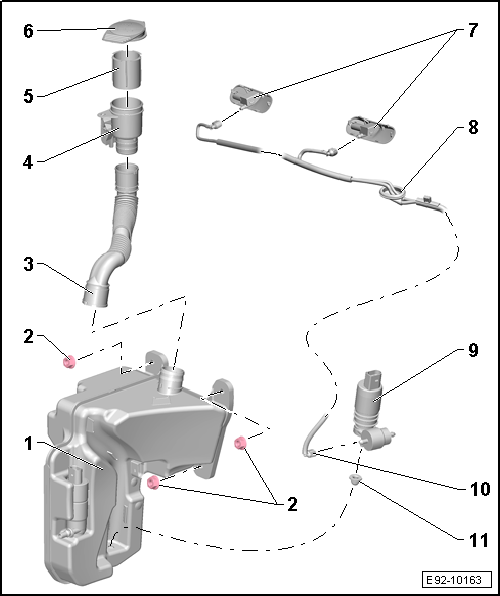

Cuadro general - Lavaparabrisas, vehículos sin radiador adicional izquierdo

Cuadro general - Lavaparabrisas, vehículos sin radiador adicional izquierdo

1 - Depósito del lavacristales y lavafaros

  • Desmontar y montar

2 - Tuerca

  • Cantidad 3
  • Par de apriete, 8 Nm +- 1.2

3 - Tubo de llenado

4 - Boca de llenado

  • Desmontar y montar

5 - Tamiz

6 - Tapa de cierre

  • Para tubo de llenado

7 - Eyector

  • En función del equipamiento con resistencia de calefacción del eyector derecho -Z21-
  • Desmontar y montar
  • Ajustar

8 - Boquilla

  • Para tubería del líquido de lavado en el capó

9 - Bomba del lavaparabrisas y lavaluneta -V59-

  • Desmontar y montar

10 - Tubería de agua

  • Para el lavaparabrisas

11 - Boquilla de estanqueidad

  • Sustituir en caso de deterioro

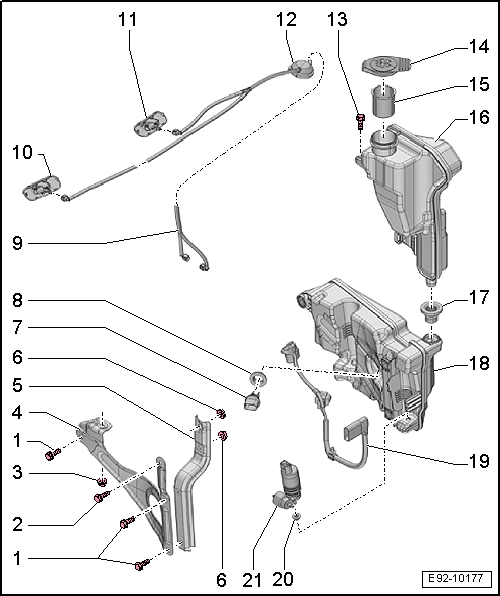

Cuadro general - Lavaparabrisas, vehículos con radiador adicional izquierdo

Cuadro general - Lavaparabrisas, vehículos con radiador adicional izquierdo

1 - Tornillo

  • 3 unidades
  • 8 Nm +- 1.2

2 - Tornillo

  • 8 Nm +- 1.2

3 - Tuerca

  • 8 Nm +- 1.2

4 - Alojamiento

  • Para el depósito de agua lavacristales
  • Desmontar y montar

5 - Alojamiento

  • Para tubo de llenado
  • Desmontar y montar

6 - Tuerca

  • 2 unidades
  • 8 Nm +- 1.2

7 - Sensor del nivel de agua del sistema lavacristales -G33-

  • Desmontar y montar

8 - Boquilla de estanqueidad

  • Sustituir en caso de deterioro

9 - Tubería de agua

  • Para el lavaparabrisas

10 - Eyector derecho

  • En función del equipamiento con resistencia de calefacción del eyector derecho -Z21-
  • Desmontar y montar
  • Ajustar

11 - Eyector izquierdo

  • En función del equipamiento con resistencia de calefacción del eyector izquierdo -Z20-
  • Desmontar y montar
  • Ajustar

12 - Boquilla

  • Para tubería del líquido de lavado en el capó

13 - Tornillo

  • 8 Nm +- 1.2

14 - Tapa de cierre

  • Para tubo de llenado

15 - Tamiz

16 - Boca de llenado

  • Para el depósito de agua lavacristales
  • Desmontar y montar

17 - Boquilla de estanqueidad

  • Sustituir en caso de deterioro

18 - Depósito del lavacristales y lavafaros

  • Desmontar y montar

19 - Mazo de cables eléctricos

20 - Boquilla de estanqueidad

  • Sustituir en caso de deterioro

21 - Bomba del lavaparabrisas y lavaluneta -V59-

  • Desmontar y montar

Depósito de líquido lavacristales: desmontar y montar

Boca de llenado del depósito de líquido lavacristales: desmontar y montar, vehículos sin radiador adicional izquierdo

Desmontar

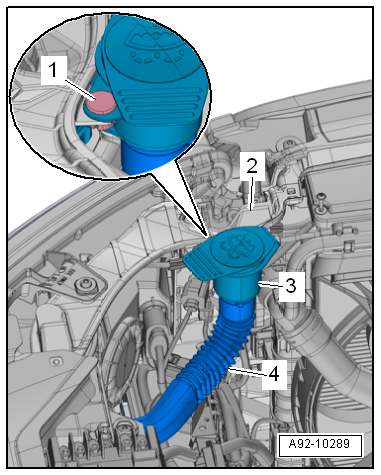

- Desmontar el clip expansivo -1-.

- Sacar la boca de llenado -3- del soporte en la chapa portacierre -2-.

- Retirar del tubo de llenado la boca de llenado -4-.

A92-10289

Montar

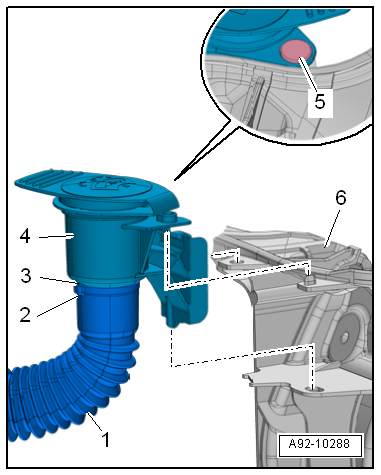

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

- Acoplar la boca de llenado -4- sobre el tubo de llenado -1- hasta el tope.

  • El saliente -3- tiene que incidir en la escotadura -2- del tubo de llenado.

- Colocar la boca de llenado en la chapa portacierre -6- y afianzar con el clip expansivo -5-.

A92-10288

Depósito de líquido lavacristales: desmontar y montar, vehículos sin radiador adicional izquierdo

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Bandeja -T20173-
  Aviso

Se describe el desmontaje y montaje del depósito del líquido lavacristales con lavafaros. El desmontaje y montaje del depósito del líquido lavacristales sin lavafaros es análogo.

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Colocar vehículo en el elevador.

- Desmontar la rueda delantera izquierda.

- Desmontar el spoiler pasarruedas anterior izquierdo.

- Colocar la bandeja -T20173- debajo del depósito del agua de lavado.

- Desmontar el clip expansivo -1-.

- Sacar la boca de llenado -3- del soporte en la chapa portacierre -2-.

- Retirar el tubo de llenado -4- del depósito del agua de lavado.

A92-10289

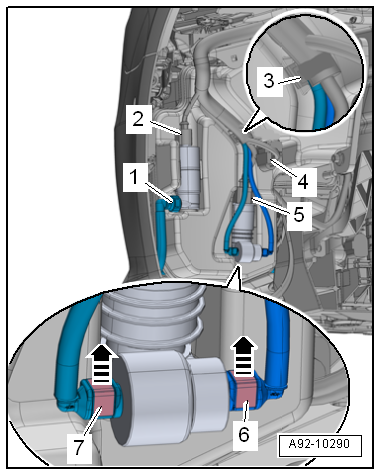

- Desenchufar los conectores eléctricos -2, 4, 5- y soltar el mazo de cables -3- en el depósito del agua de lavado.

- Desbloquear las presillas de seguridad -6 y 7--flechas- y desacoplar la tubería de agua de la bomba lavacristales.

- Presionar la tecla de desbloqueo y desacoplar la tubería de agua -1- de la bomba para el sistema limpia-lavafaros.

A92-10290

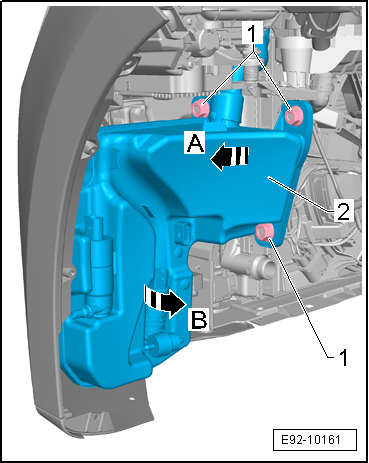

- Desenroscar las tuercas -1- de sujeción del deposito a carrocería.

- Retirar el depósito del agua de lavado -2- de los pernos roscados delanteros e inferior -flecha A-.

- Pivotar el depósito del agua de lavado hacia atrás -flecha B- y retirarlo.

Montar

El montaje se realiza en el orden inverso de operaciones.

Pares de apriete

  • "Cuadro general - Lavaparabrisas, vehículos sin radiador adicional izquierdo"

E92-10161

Boca de llenado del depósito de líquido lavacristales: desmontar y montar, vehículos con radiador adicional izquierdo

Desmontar

Si el agua de lavado se encuentra en el manguito de llenado hay que descargarla

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Colocar vehículo en el elevador.

- Desmontar la rueda delantera derecha.

- Desmontar el spoiler pasarruedas anterior derecho.

- Colocar la bandeja -T20173- debajo del depósito del lavacristales y lavafaros.

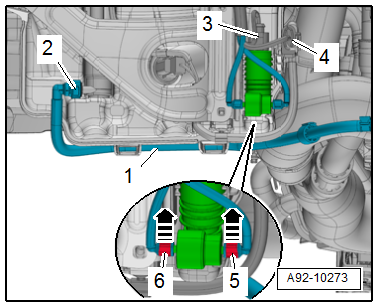

- Desbloquear las presillas de seguridad -5 y 6--flechas- y desacoplar la tubería de agua de la bomba lavacristales.

- Presionar la tecla de desbloqueo y desacoplar la tubería de agua -2- de la bomba para el sistema limpia-lavafaros.

A92-10273

Continua para todos

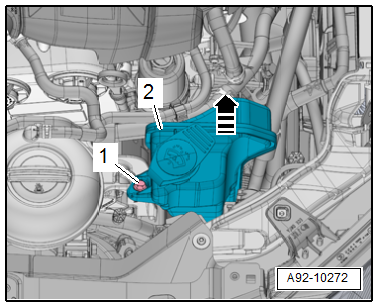

- Desenroscar el tornillo -1-.

- Sacar hacia arriba la boca de llenado -2- de su alojamiento y del depósito del lavacristales y lavafaros -flecha-.

A92-10272

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

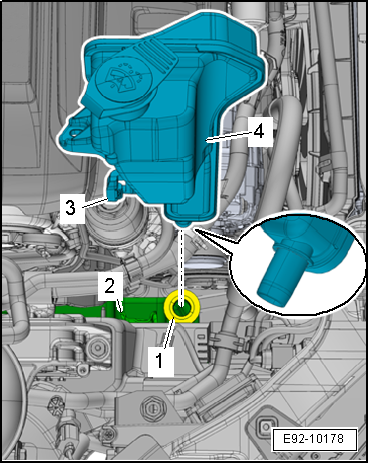

- Comprobar el correcto asiento de la boquilla de estanqueidad -1-.

- Colocar la boca de llenado en el alojamiento -2- y en el depósito del lavacristales y lavafaros.

- Introducir la boca de llenado en el depósito del agua de lavado.

  • La guía -3- debe incidir en el alojamiento al realizar esta operación.

Pares de apriete

  • "Cuadro general - Lavaparabrisas, vehículos con radiador adicional izquierdo"

E92-10178

Depósito de líquido lavacristales: desmontar y montar, vehículos con radiador adicional izquierdo

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Bandeja -T20173-
  Aviso

Se describe el desmontaje y montaje del depósito del líquido lavacristales con lavafaros. El desmontaje y montaje del depósito del líquido lavacristales sin lavafaros es análogo.

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Colocar vehículo en el elevador.

- Desmontar la rueda delantera derecha.

- Desmontar el spoiler pasarruedas anterior derecho.

- Liberar y desenchufar el conector central -4-.

- Desacoplar el conector eléctrico -3-.

- Colocar la bandeja -T20173- debajo del depósito del agua de lavado.

- Desbloquear las presillas de seguridad -5 y 6--flechas- y desacoplar la tubería de agua de la bomba lavacristales.

- Presionar la tecla de desbloqueo y desacoplar la tubería de agua -2- de la bomba para el sistema limpia-lavafaros.

- Liberar la tubería de agua -1-.

A92-10273

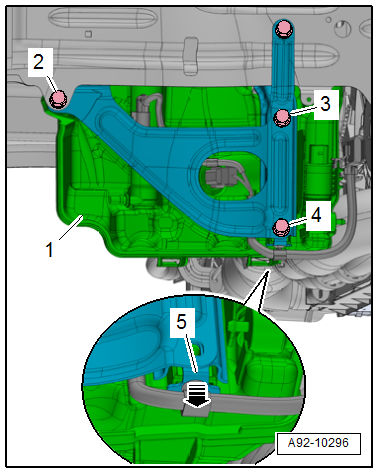

- Desenroscar los tornillos -2, 3 y 4-.

- Expulsar el depósito del lavacristales y lavafaros -1- del alojamiento -5--flecha- y desprenderlo de la boca de llenado hacia abajo.

- Quitar el depósito del lavacristales y lavafaros.

A92-10296

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

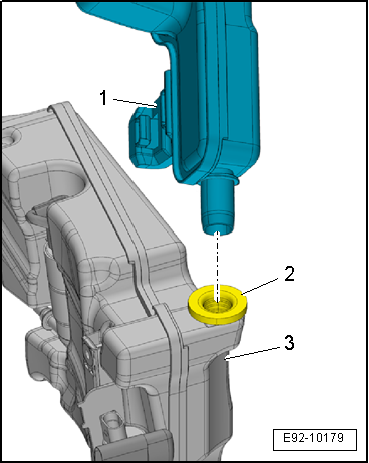

- Comprobar el correcto asiento de la boquilla de estanqueidad -2- en el depósito del lavacristales y lavafaros -3-.

Pares de apriete

  • "Cuadro general - Lavaparabrisas, vehículos con radiador adicional izquierdo"

E92-10179

Alojamiento para la boca de llenado del depósito de líquido lavacristales: desmontar y montar, vehículos con radiador adicional izquierdo

Desmontar

- Desmontar la boca de llenado para el depósito del agua de lavado.

- Desmontar el depósito del agua de lavado.

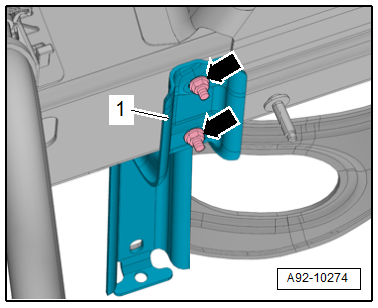

- Desenroscar las tuercas -flechas- y retirar el alojamiento -1-.

Montar

El montaje se realiza en el orden inverso de operaciones.

Pares de apriete

  • "Cuadro general - Lavaparabrisas, vehículos con radiador adicional izquierdo"

A92-10274

Alojamiento para depósito de líquido lavacristales: desmontar y montar, vehículos con radiador adicional izquierdo

Desmontar

- Desmontar el depósito del agua de lavado.

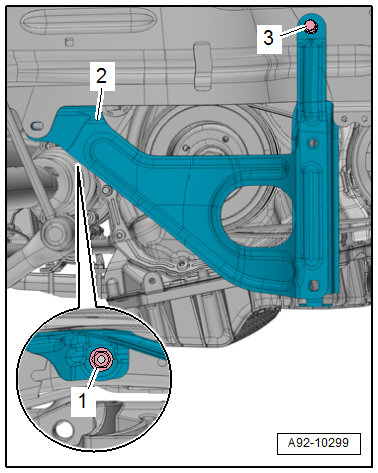

- Desenroscar la tuerca -1- y el tornillo -3-.

- Retirar el alojamiento -2-.

Montar

El montaje se realiza en el orden inverso de operaciones.

Pares de apriete

  • "Cuadro general - Lavaparabrisas, vehículos con radiador adicional izquierdo"

A92-10299

Sensor del nivel del líquido del lavacristales: desmontar y montar

Sensor del nivel del líquido del lavacristales: desmontar y montar, vehículos con radiador adicional izquierdo

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Bandeja -T20173-

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Colocar vehículo en el elevador.

- Desmontar la rueda delantera derecha.

- Desmontar el spoiler pasarruedas anterior derecho.

- Colocar la bandeja -T20173- debajo del depósito del agua de lavado.

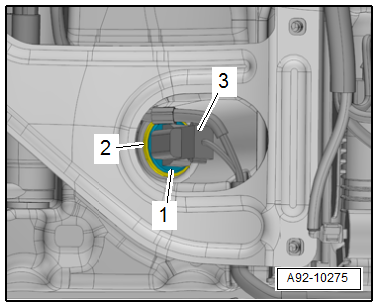

- Desacoplar el conector eléctrico -3-.

- Extraer el sensor del nivel de agua del sistema lavacristales -1- del depósito del agua de lavado.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

- Comprobar si hay daños en la boquilla de estanqueidad -2-.

A92-10275

Bomba del lavacristales: desmontar y montar

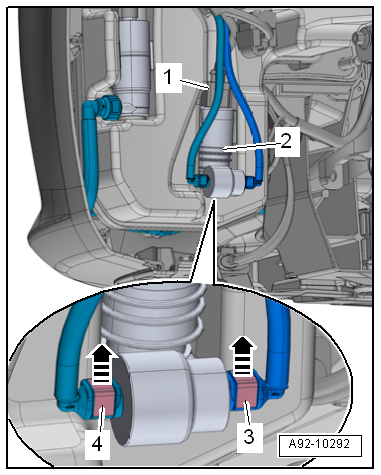

Bomba del lavacristales: desmontar y montar, vehículos sin radiador adicional izquierdo

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Bandeja -T20173-

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Colocar vehículo en el elevador.

- Desmontar la rueda delantera izquierda.

- Desmontar el spoiler pasarruedas anterior izquierdo.

- Desacoplar el conector eléctrico -1-.

- Colocar la bandeja -T20173- debajo del depósito del agua de lavado.

- Desbloquear las presillas de seguridad -3 y 4--flechas- y desacoplar la tubería de agua de la bomba del lavaparabrisas y lavaluneta -V59--2-.

- Extraer la bomba del lavaparabrisas y lavaluneta -V59- hacia arriba del depósito del agua de lavado.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

- Comprobar si hay daños en la boquilla de estanqueidad.

A92-10292

Bomba del lavacristales: desmontar y montar, vehículos con radiador adicional izquierdo

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Bandeja -T20173-

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Colocar vehículo en el elevador.

- Desmontar la rueda delantera derecha.

- Desmontar el spoiler pasarruedas anterior derecho.

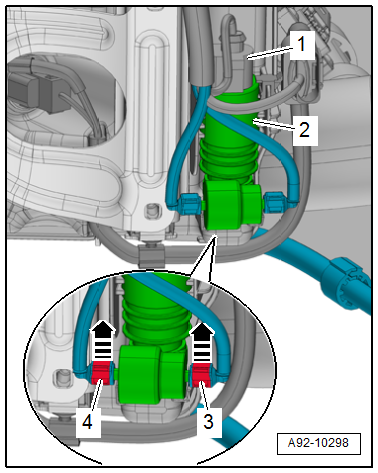

- Desacoplar el conector eléctrico -1-.

- Colocar la bandeja -T20173- debajo del depósito del agua de lavado.

- Desbloquear las presillas de seguridad -3 y 4--flechas- y desacoplar la tubería de agua de la bomba lavacristales -2-.

- Sacar la bomba del lavacristales hacia arriba del depósito del agua de lavado.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

- Comprobar si hay daños en la boquilla de estanqueidad.

A92-10298

Eyectores: desmontar y montar

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

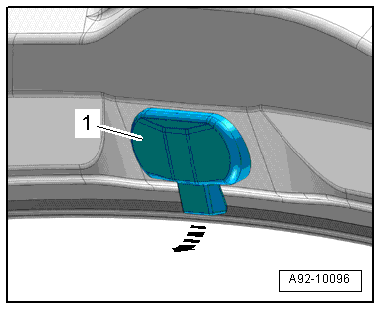

- Desprender del capó delantero los eyectores de agua para el limpiaparabrisas -1--flecha-.

A92-10096

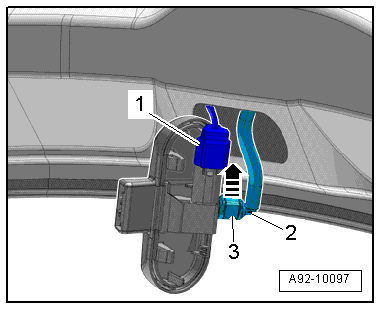

- Desbloquear la presilla de seguridad -3- en el -sentido de la flecha- y desacoplar el tubo de agua de lavado -2- en el eyector del limpiaparabrisas.

- Si lo hubiera, separar el conector eléctrico -1-.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

- Al calar el tubo de líquido de lavado hay que prestar atención a que la presilla de sujeción se oiga encastrar en la conexión del tubo de líquido de lavado.

- Colocar el eyector en el capó.

A92-10097

Eyectores: ajustar

  ¡ATENCIÓN!

  • No se utilizarán objetos para limpiar los eyectores.
  • Para ajustar los eyectores, no utilizar nunca una aguja o algún objeto similar, ya que de lo contrario, podrían resultar dañados los conductos de agua en el eyector.

Los ajustes vienen dados por fabrica, no siendo necesario tocarlos, no obstante verificar.

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

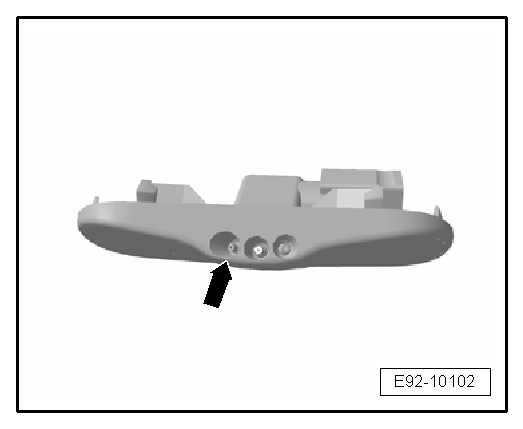

E92-10102

  • Herramienta de ajuste para eyectores de limpiaparabrisas -T10127- provista de aguja -3125/5A-

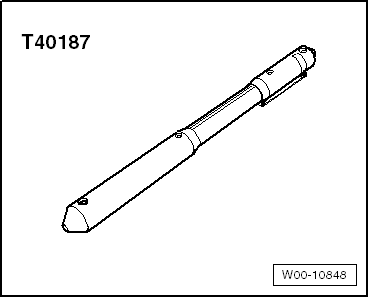

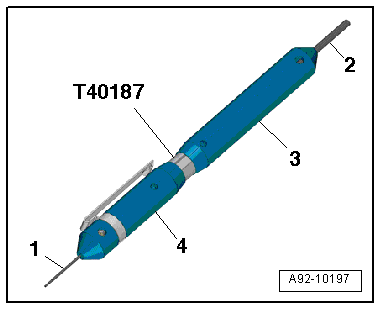

  • Herramienta de ajuste para el eyector del parabrisas -T40187-

W00-10848

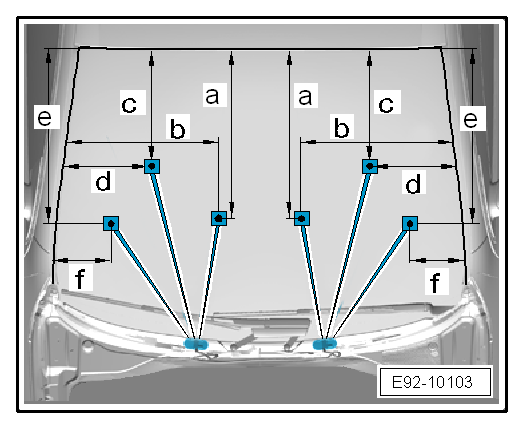

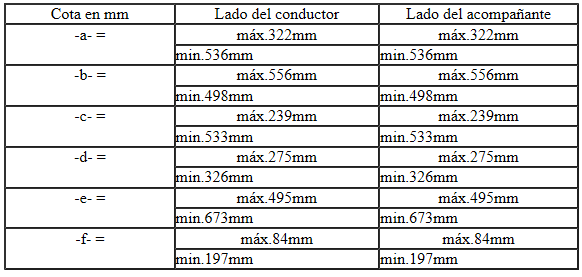

Cotas de ajuste para los eyectores

  Aviso

Las cotas de ajuste representan las cotas de previsión para el vehículo en circulación, es decir que con el vehículo parado los eyectores proyectan el chorro con una leve desviación.

- Marcar los 6 puntos en el parabrisas utilizando un rotulador de tinta lavable con agua.

E92-10103

Cotas de ajuste para los eyectores

- Apuntar a esos puntos con la herramienta de ajuste de eyectores de limpiaparabrisas -T10127- desde los distintos eyectores.

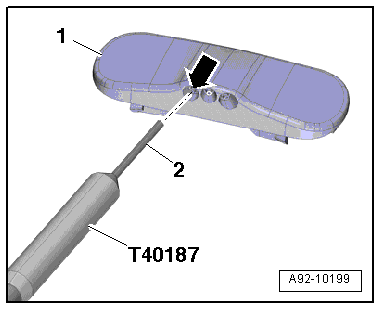

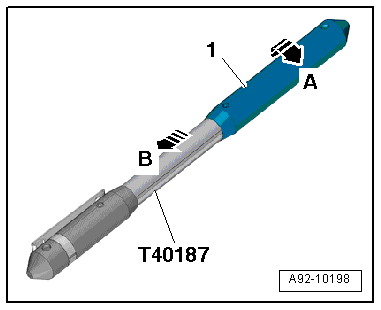

O utilizar la herramienta de ajuste para eyectores del limpiacristales -T40187-.

  ¡ATENCIÓN!

¡Peligro de sufrir lesiones!

  • Si la herramienta de ajuste para eyectores del limpiacristales -T40187- no se utiliza, asegurarse de que ambos lados estén tapados e inmovilizados siempre con las cubiertas -3- y -4-.
  • Si un lado no está inmovilizado con la cubierta, existe peligro de herirse con la aguja -3125/5A--1- o con el pasador de ajuste -2-.
  • Al abrir el lado en cuestión hay que asegurarse de que el lado que está enfrente no señale en dirección a la mano.

A92-10197

- Desbloquear la cubierta larga -1- en la herramienta de ajuste para el eyector del limpiacristales -T40187--flecha A- y desplazar hacia atrás -flecha B-.

A92-10198

- Colocar el pasador de ajuste -2- en el correspondiente eyector -flecha- de la unidad del eyector -1-, hacer coincidir con los puntos marcados en el limpiaparabrisas y ajustar en caso dado.

- Si el área de proyección del chorro no concuerda con la especificación hay que eliminar la suciedad adquirida por el eyector.

  ¡ATENCIÓN!

¡Peligro de sufrir lesiones!

El pasador de ajuste debe taparse e inmovilizarse con la cubierta después de utilizarlo.

Limpiar eyector:

- Desmontar el eyector.

- Hacer pasar agua clara a través del eyector en contra del sentido de eyección.

- Para eliminar la suciedad restante, sólo se debe soplar a través del eyector con aire comprimido en contra del sentido de eyección.

- Si el área de proyección del chorro sigue no concordando con la especificación hay que sustituir el eyector.

A92-10199

    LEER SIGUIENTE:

     Limpialuneta

    Cuadro de montaje - Limpialuneta 1 - Tuerca de fijación M6 con arandela 3 unidades 8 Nm 2 - Anillo de goma 3 unidades 3 - Motor del limpialuneta -V12-

     Lavaluneta

    Cuadro de montaje - Lavaluneta Cuadro de montaje - Lavaluneta, vehículos sin radiador adicional izquierdo 1 - Depósito del lavacristales y lavafaros Desmontar y montar 2

     Lavafaros

    Cuadro de montaje - Lavafaros Cuadro de montaje - Lavafaros, vehículos sin radiador adicional izquierdo 1 - Tubo flexible 2 - Bomba del lavafaros -V11- Desmontar y mont

    VER MAS:

     Seat Leon (2013-2020) Manual de Taller. Cristales/accionamiento ventanillas

    Cristales, componentes principales 1 - Parabrisas   AvisoRecambios suministra un solo parabrisas con labio de hermetizado, que es técnicamente compatible tanto para vehículos equipados con y sin techo corredizo/deflector. 2 - Luneta 3 - Cristal latera

     Kia Forte. Sistema de memoria de posición del asiento del conductor (para asiento eléctrico)

    Un sistema de memoria de la posición del conductor se utiliza para almacenar y recordar la posición del asiento del conductor con una simple operación de un botón. Al guardar la posición deseada en la memoria del sistema, los distintos conductores pueden volver a poner el asiento del conduc

    Manuales para autos


    Nuevo | Top | Mapa del sitio | Buscar | © 2020-2024 www.cmanes.net 0.014
