Seat Leon (2013-2020) Manual de Taller: Lavafaros

Cuadro de montaje - Lavafaros

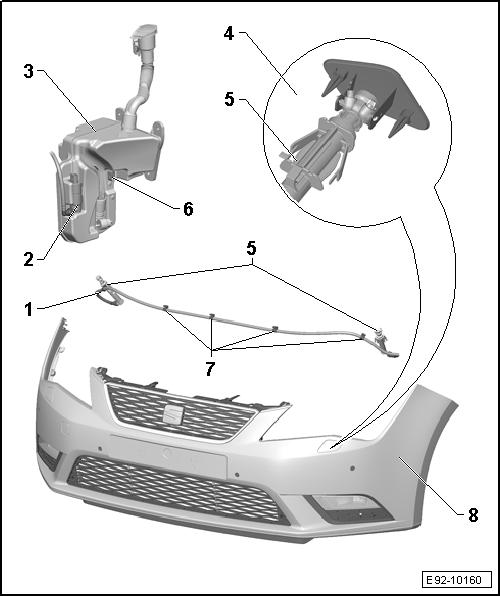

Cuadro de montaje - Lavafaros, vehículos sin radiador adicional izquierdo

1 - Tubo flexible

2 - Bomba del lavafaros -V11-

• Desmontar y montar

3 - Depósito del lavacristales y lavafaros

• Desmontar y montar

4 - Caperuza

• Desmontar y montar

5 - Eyectores

• Desmontar y montar
• Ajuste
• Purga de aire

6 - Sensor del nivel de agua del sistema lavacristales -G33-

• No desmontable
• El sensor del nivel de agua del sistema lavacristales -G33- no puede cambiarse por separado en caso de avería

7 - Clips

• Para fijar el tubo flexible
• Reparación de tubos

8 - Revestimiento del paragolpes delantero

• Desmontar y montar

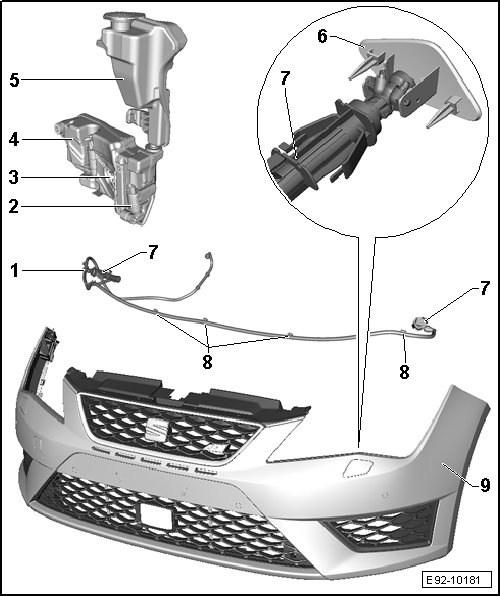

Cuadro de montaje - Lavafaros, vehículos con radiador adicional izquierdo

1 - Tubo flexible

2 - Bomba del lavafaros -V11-

• Desmontar y montar

3 - Sensor del nivel de agua del sistema lavacristales -G33-

• Desmontar y montar

4 - Depósito del lavacristales y lavafaros

• Desmontar y montar

5 - Boca de llenado del depósito del lavacristales y lavafaros

• Desmontar y montar

6 - Caperuza

• Desmontar y montar

7 - Eyectores

• Desmontar y montar
• Ajuste
• Purga de aire

8 - Clips

• Para fijar el tubo flexible
• Reparación de tubos

9 - Revestimiento del paragolpes delantero

• Desmontar y montar

Depósito de líquido del lavacristales: desmontar y montar

"Depósito de líquido lavacristales: desmontar y montar"

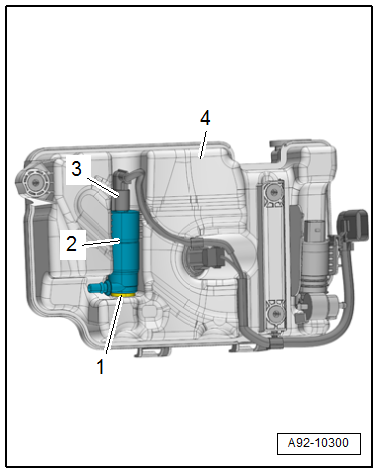

Bomba del lavafaros V11: desmontar y montar

Bomba del lavafaros V11: desmontar y montar, vehículos sin radiador adicional izquierdo

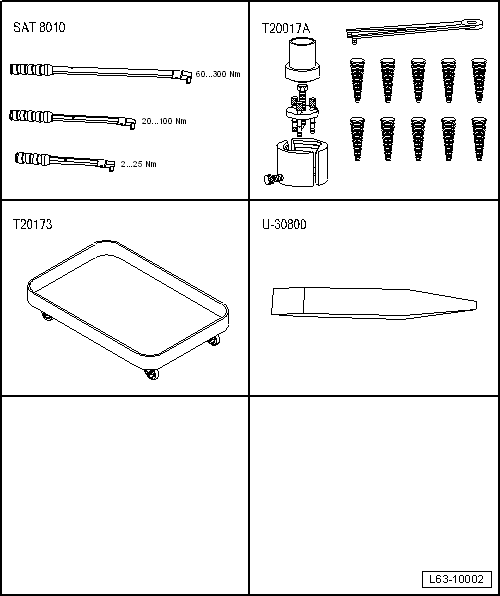

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Bandeja -T20173-

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Colocar vehículo en el elevador.

- Desmontar la rueda delantera izquierda.

- Desmontar el spoiler pasarruedas anterior izquierdo.

- Desacoplar el conector eléctrico -2-.

- Colocar la bandeja -T20173- debajo del depósito del agua de lavado.

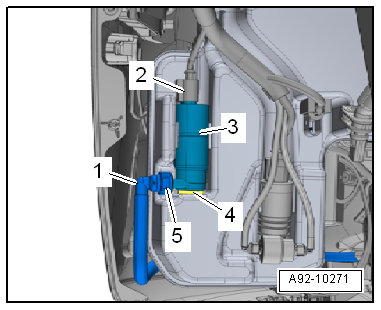

- Desempalmar el tubo flexible para agua -1- de la bomba del sistema limpia-lavafaros -V11--3- presionando para ello la tecla de desbloqueo -5-.

- Extraer la bomba del sistema limpia-lavafaros de su alojamiento en el depósito de agua lavacristales hacia arriba.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

- Comprobar si hay daños en la boquilla de estanqueidad -4-.

Bomba del lavafaros V11: desmontar y montar, vehículos con radiador adicional izquierdo

Desmontar

- Desmontar el depósito del agua de lavado.

- Desacoplar el conector eléctrico -3-.

- Extraer, hacia arriba, la bomba del lavafaros -2- del depósito del agua de lavado -4-.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

- Comprobar si hay daños en la boquilla de estanqueidad -1-.

Eyectores: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Kit llaves dinamométricas -SAT 8010-
• Kit (estuche) -T20017A-
• Bandeja -T20173-
• Palanca -U30800-

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

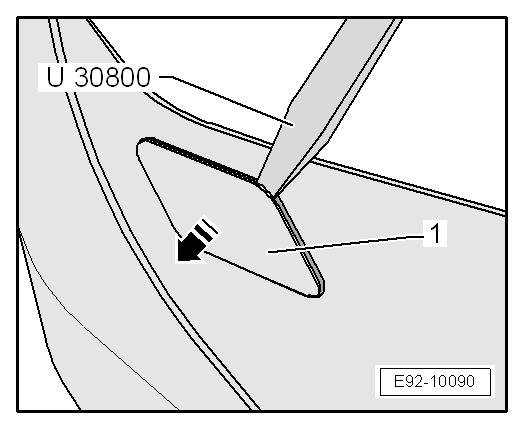

Extraer con la palanca -U 30800- la tapa protectora del portasurtidor lavafaros -1- en el sentido de la -flecha-.

Con unos alicates de presión sujetar el cilindro elevador sin romper.

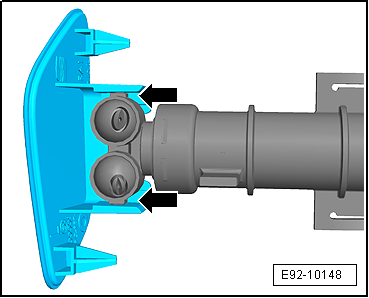

- Desencajar la tapa lavafaros de las pestañas -flechas-.

- Colocar debajo la bandeja -T20173-.

- Desmontar la cubierta del paragolpes delantero.

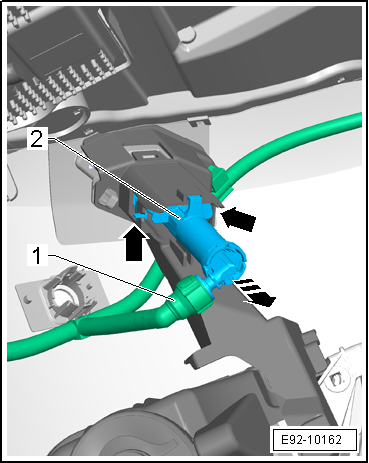

- Desbloquear y retirar el empalme del tubo flexible -1-, taponar el tubo con un tapón del kit (estuche) -T20017A-.

- Desacoplar el eyector -2- venciendo las pestañas de retención -flecha-.

- Extraer el eyector dirección -flecha-.

Montar

- El montaje se realiza siguiendo el orden inverso de operaciones.

Eyectores: ajustar

  ¡ATENCIÓN!

• No se utilizarán objetos para limpiar los eyectores.
• Para ajustar los eyectores, no utilizar nunca una aguja o algún objeto similar, ya que de lo contrario, podrían resultar dañados los conductos de agua en el eyector.

• Los eyectores se suministran ya preajustados por el fabricante, por lo que no es necesario ajustarlos después del montaje.
• Si fuera necesario ajustar los eyectores

Tuberías del agua del lavacristales

Tuberías del agua del lavacristales: reparar
