Seat Leon (2013-2020) Manual de Taller: Limpialuneta

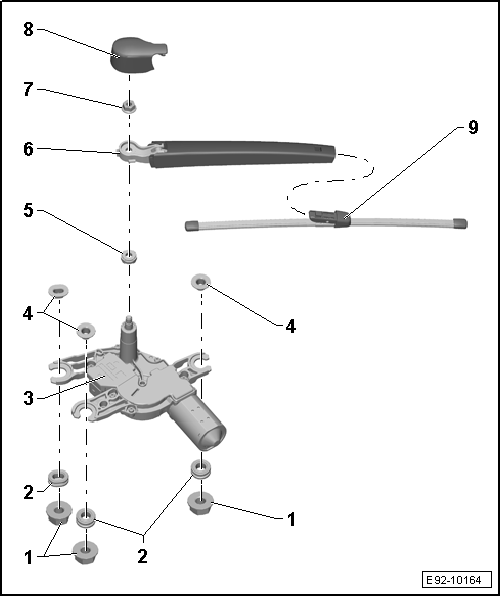

Cuadro de montaje - Limpialuneta

1 - Tuerca de fijación M6 con arandela

• 3 unidades
• 8 Nm

2 - Anillo de goma

• 3 unidades

3 - Motor del limpialuneta -V12-

• Desmontar y montar

4 - Elemento distanciador

• 3 unidades

5 - Junta de goma

• Sustituir en caso de deterioro
• Desmontar y montar

6 - Brazo del limpiacristales

• Desmontar y montar
• Ajustar

7 - Tuerca

• 12 Nm

8 - Caperuza para limpialuneta

9 - Escobilla del limpiacristales

• Sustituir

Escobilla limpiacristales: desmontar y montar

Desmontar

La escobilla sin articulación es muy flexible. Para separarla de la luneta, sujetar la escobilla únicamente por la zona de su fijación.

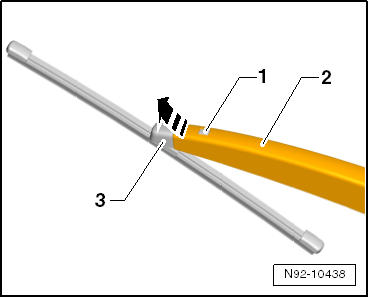

- Levantar el brazo portaescobilla -2-.

- Presionar la tecla -1- y sacar la escobilla -3- hasta que haga tope. Inclinar la escobilla -3- y sacarla en la -dirección de la flecha- de su alojamiento.

Montar

El montaje se realiza siguiendo el orden inverso de operaciones.

Brazo del limpiacristales: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Juego de herramientas para brazos limpiacristales -T10369-

Desmontar

- Conectar el encendido.

- Accionar el limpialuneta y dejar que el brazo del limpiacristales llegue hasta la posición final.

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

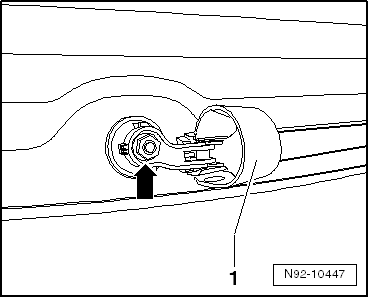

- Levantar la caperuza -1- del limpialuneta y desencajarla.

- Aflojar la tuerca de fijación -flecha- sin desatornillarla del todo.

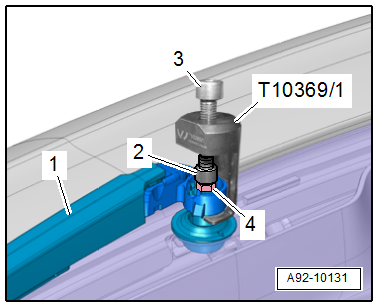

- Colocar el extractor -T10369/1- en el brazo del limpiacristales -1- como se muestra en la figura.

- Aplicar el elemento de presión -2- al eje del limpiacristales.

- Girar el tornillo -3- en el sentido de las agujas del reloj hasta que el brazo del limpiacristales quede extraído del eje del limpiacristales.

- Desenroscar la tuerca por completo y retirar el brazo del limpiacristales.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

- Ajustar el brazo del portaescobilla.

Brazo del limpiacristales: ajustar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Kit llaves dinamométricas -SAT 8010-

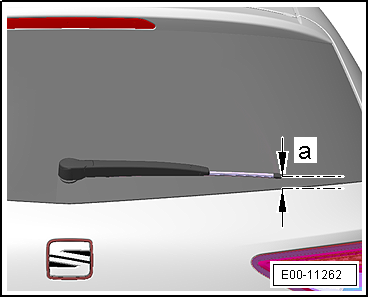

- Presentar el brazo limpiacristales, con la escobilla montada, al eje del limpiacristales y alinear la escobilla en la luneta posterior, del modo siguiente:

• La cota -a- indica la distancia desde la punta de la escobilla al borde inferior de la luneta.
• La propia luneta lleva gravada la cota -a- para el ajuste.

- Conectar el encendido.

- Accionar el limpialuneta y hacer que el brazo portaescobillas llegue hasta la posición final.

- Comprobar de nuevo el ajuste del brazo limpiacristales; corregirlo si es necesario.

Pares de apriete

• "Cuadro de montaje - Limpialuneta"

Motor del limpialuneta V12: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Llave dinamométrica -VAG 1331-

Desmontar

- Desmontar el brazo portaescobilla.

- Desmontar el guarnecido inferior del portón trasero.

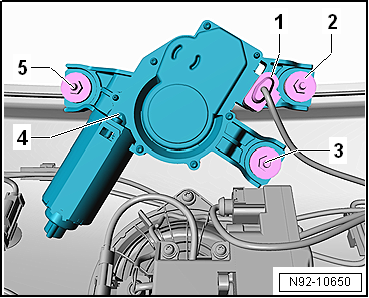

- Desacoplar el conector -1-.

- Desenroscar las tuercas -2-, -3- y -5-.

- Retirar el motor del limpialuneta -V12--4-.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

- Antes de montar el motor del limpialuneta, aplicar un producto lubricante compatible con la goma y el plástico si fuera necesario, (p. ej. polietilenglicol) a la cara interior de la junta de la luneta trasera.

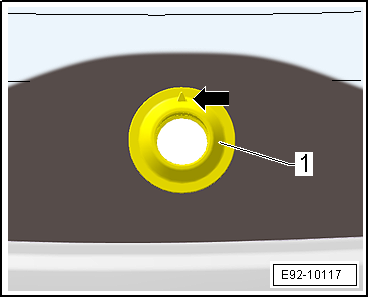

- Colocar la goma de estanqueidad -1- en la luneta trasera.

• La flecha grabada en la goma -flecha- apuntando al techo del vehículo.

Pares de apriete

• "Cuadro de montaje - Limpialuneta"
• "Brazo del limpiacristales: ajustar"
