Seat Leon (2013-2020) Manual de Taller: Insonorización

Seat Leon (2013-2020) Manual de Taller | Carrocería | Carrocería trabajos de montage exterior | Equipo exterior | Insonorización

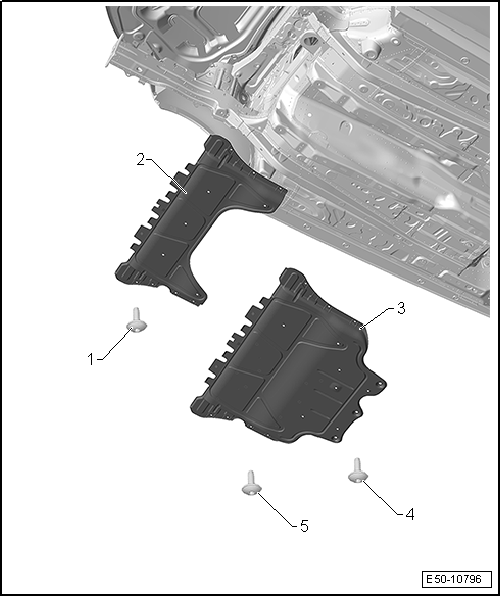

Cuadro de montaje - Insonorización

Cuadro de montaje - Insonorización

1 - Tornillo

8 unidades
Para insonorizante inferior de motor de gasolina
2 Nm

2 - Insonorizante inferior de motor de gasolina

3 - Insonorizante inferior de motor diesel

4 - Tornillo

3 unidades
Para insonorizante inferior de motor diesel
6 Nm

5 - Tornillo

8 unidades
Para insonorizante inferior de motor diesel
2 Nm

Insonorización: desmontar y montar

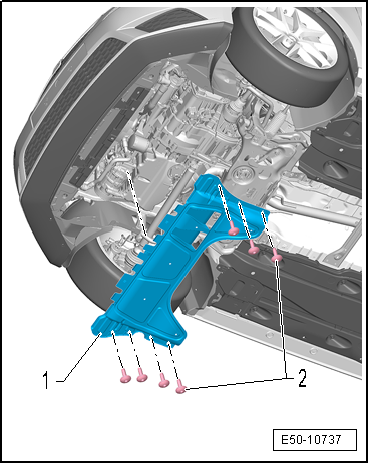

Insonorizante inferior de motor (motor de gasolina): desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

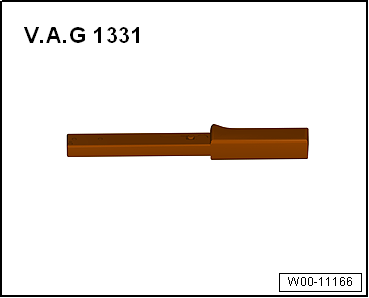

Llave dinamométrica -V.A.G 1331-

W00-11166

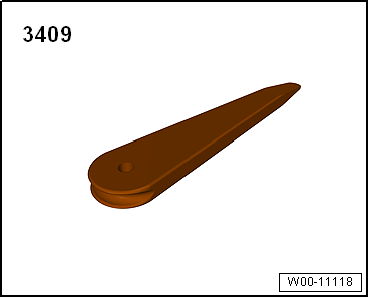

Palanca -3409-

Desmontar

W00-11118

- Extraer los tornillos -2-.

- Con la palanca -3409- actuar sobre las presillas anteriores y extraer el insonorizante central -1-.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

- Aplicar el par de apriete a la tornillería.

E50-10737

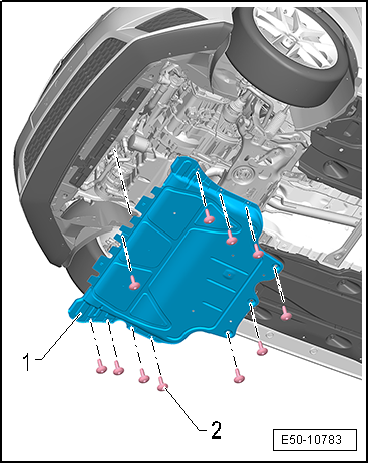

Insonorizante inferior de motor (motor diesel): desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

Llave dinamométrica -V.A.G 1331-

W00-11166

Palanca -3409-

Desmontar

W00-11118

- Extraer los tornillos -2-.

- Con la palanca -3409- actuar sobre las presillas anteriores y extraer el insonorizante central -1-.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

- Aplicar el par de apriete a la tornillería.

E50-10783
