Seat Leon (2013-2020) Manual de Taller: Retrovisores exteriores

Cuadro de montaje - Retrovisor exterior

Cuadro de montaje - Retrovisor exterior

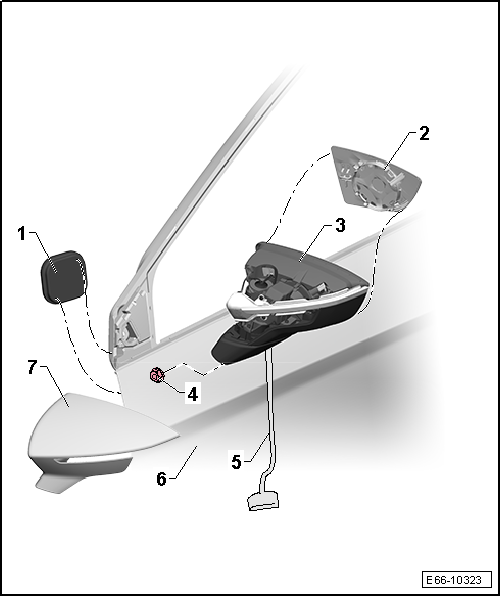

1 - Tapa

2 - Cristal del espejo retrovisor exterior

3 - Base del espejo retrovisor exterior

4 - Tuerca

  • 1 unidad
  • 20 +- 2,5 Nm

5 - Conector eléctrico

6 - Puerta anterior

  • Lado izquierdo

7 - Carcasa del espejo retrovisor exterior

Retrovisor exterior: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica -V.A.G 1331-
  • Llaves vaso punta torx T-45l -SAT 1006/8 45L-

W00-11166

  • Palanca -3409-

W00-11118

  • útil de desbloqueo -T10236-
  Aviso

Las operaciones de desmontaje y montaje descritas a continuación corresponden al lado izquierdo del vehículo. Las operaciones correspondientes al lado derecho son semejantes, salvo las excepciones que, en caso de haberlas, se describen dentro del mismo proceso.

Desmontar

- Llevar el cristal de la puerta a la posición "cerrado".

- Desmontar el revestimiento de la puerta anterior.

- Desmontar el altavoz.

W00-11198

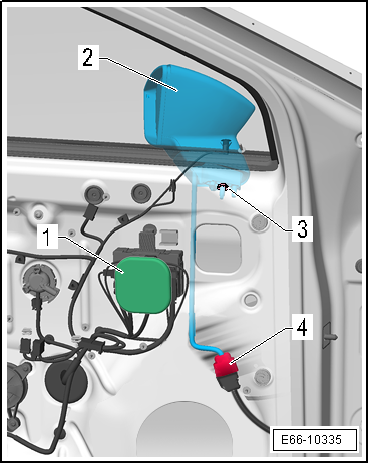

- Extraer el tapón -1-.

- Desenclipsar el conector eléctrico -4- y separarlo.

- Con el útil de desbloqueo -T10236- extraer el clip que sujeta el cableado del retrovisor.

- Sujetar el retrovisor para evitar que caiga y extraer la tuerca -3-.

- Retirar el retrovisor exterior -2- de la puerta.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

- Aplicar el par de apriete a la tornillería.

  ¡Atención!

Antes de montar el revestimiento de la puerta hay que comprobar el funcionamiento de los componentes manipulados.

E66-10335

Cristal del espejo retrovisor exterior: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

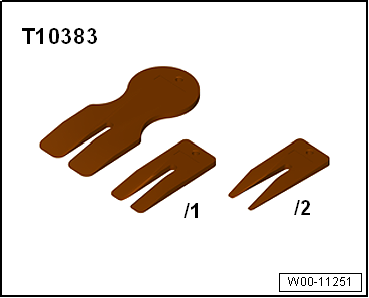

  • Cuñas -T10383-
  • Gafas protectoras y guantes de cuero

  ¡PELIGRO!

Es obligatorio usar guantes de cuero y gafas protectoras.

Desmontar

Sólo para vehículos equipados con espejo retrovisor con abatimiento eléctrico

- Posicionar convenientemente el cuerpo del retrovisor para trabajar de manera cómoda y segura.

Continua para todos los vehículos

- Proteger con cinta de carrocero las zonas superior e inferior de la carcasa del retrovisor, próximas al área de trabajo.

W00-11251

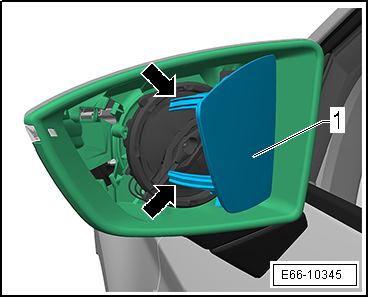

- Presionar la parte inferior del cristal del retrovisor -1- hacia dentro de la carcasa.

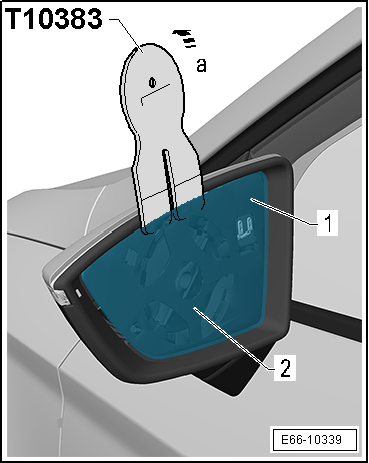

- Con ayuda de las cuñas -T10383--flecha a- desprender el cristal del espejo -1- de la unidad de regulación -2-.

E66-10339

- Separar los conectores -2- para la calefacción del cristal y extraer el cristal -1-.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

  ¡PELIGRO!

Es obligatorio usar guantes de cuero y gafas protectoras.

- Acoplar los conectores para la calefacción del cristal.

E66-10344

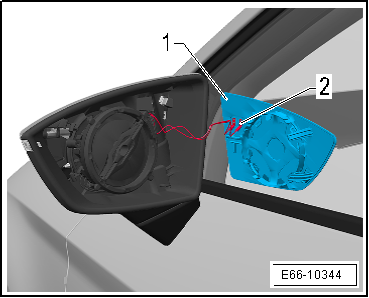

- Encajar las guías -flechas- del espejo -1- en la guía correspondiente de la base del espejo.

- Oprimir el cristal por el centro contra la base del espejo.

Se oye como encastra el cristal.

Sólo para vehículos equipados con espejo retrovisor con abatimiento eléctrico

- Llevar el cuerpo del retrovisor a su posición de reposo.

Continua para todos los vehículos

  ¡Atención!

Comprobar el funcionamiento de los componentes manipulados.

E66-10345

Carcasa del retrovisor: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca -U30800-

Desmontar

- Desmontar el cristal del espejo retrovisor exterior.

- Liberar las grapas -flechas a- y al mismo tiempo tirar de la carcasa -1- en el sentido de la -flecha b-.

E66-10342

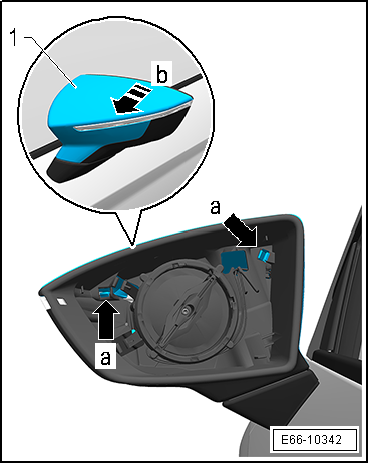

- Con la palanca -U30800- liberar las grapas de la carcasa -1- en las zonas indicadas por las -flechas a-.

- Desplazar y retirar la carcasa -1- en el sentido de la -flecha b-.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

- Verificar que las grapas estén orientadas correctamente en sus respectivos alojamientos.

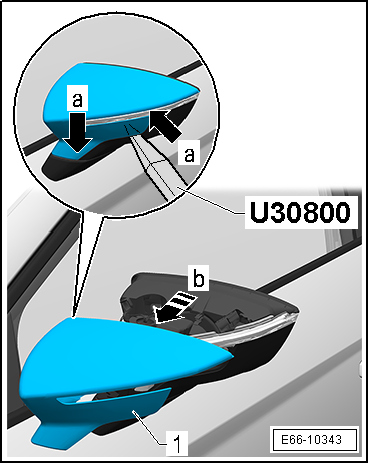

E66-10343

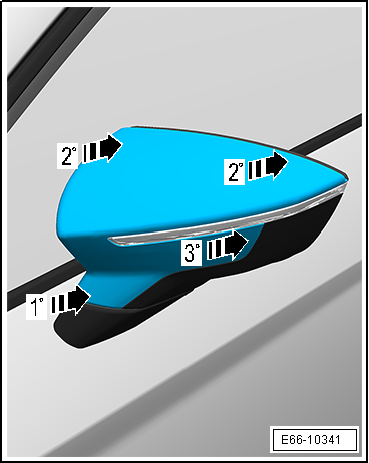

- Presionar la carcasa respetando el orden y la zona indicados por las -flechas-. Se oye como encastran las grapas.

- Montar el cristal del espejo retrovisor exterior.

E66-10341
