Seat Leon (2013-2020) Manual de Taller: Molduras de techo / barras del techo

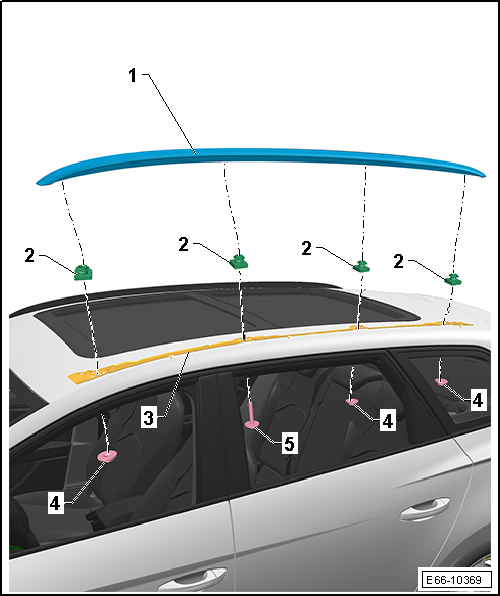

Cuadro de montaje - Barras del techo

Cuadro de montaje - Barras del techo

1 - Barandilla de techo

  • 1 + 1 unidades
  • Con juntas de asiento y hermetizado adheridas en la superficie de contacto con el techo

  ¡Atención!

Cada vez que se desmonte la barandilla de techo, comprobar, y sustituir de ser necesario, las juntas de asiento y hermetizado.

2 - Conjunto compensador

  • 4 + 4 unidades
  • Compuesto por una base roscada y un casquillo regulable en altura.

3 - Refuerzo de barandilla

4 - Tuerca

  • 3 + 3 unidades
  • 10 Nm

5 - Tornillo

  • 1 + 1 unidades
  • 10 Nm

Barra del techo: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

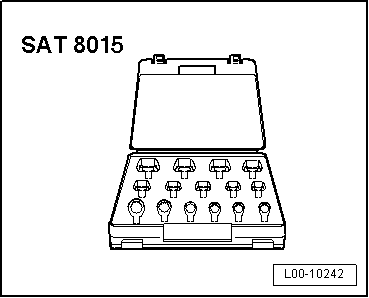

  • Cjto. embocaduras -SAT 8015-

Barra del techo: desmontar y montar

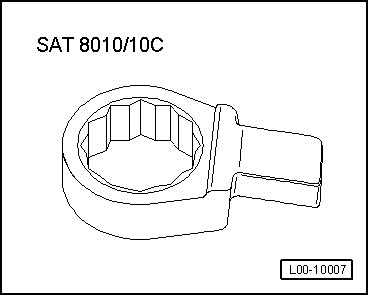

  • Embocadura cerrada de 10 -SAT 8010/10C-

Desmontar

  Aviso

Las operaciones de desmontaje y montaje descritas a continuación corresponden al lado izquierdo del vehículo. Las operaciones correspondientes al lado derecho son semejantes, salvo las excepciones que, en caso de haberlas, se describen dentro del mismo proceso.

- Desmontar el revestimiento techo.

  ¡PELIGRO!

Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.

L00-10007

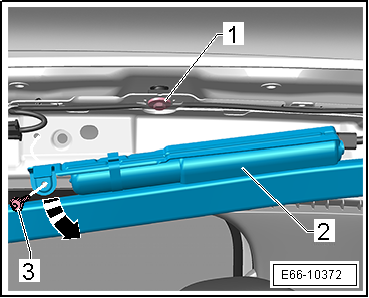

- Liberar espacio en la zona para facilitar el desmontaje y posterior apriete del tornillo -1-. Para ello: retirar el tornillo -3- y desplazar el detonador del airbag -2- en dirección de la -flecha-.

E66-10372

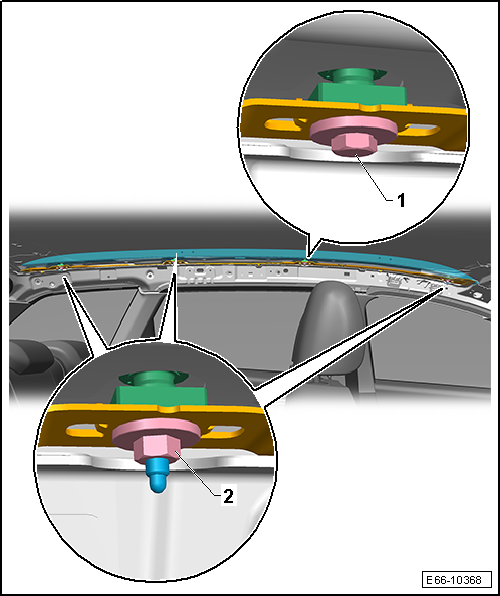

- Extraer las tuercas -2-.

Desmontar

- Extraer los tornillos -1-.

  ¡Atención!

Riesgo de daños en la pintura

- Retirar la barandilla de techo.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

  ¡Atención!

Cada vez que se desmonte la barandilla de techo, comprobar, y sustituir de ser necesario, las juntas de asiento y hermetizado.

- Comprobar que los casquillos regulables en altura -2- sobresalen -a-= 1,6 mm respecto de la superficie del techo. En caso que los casquillos no cumplan con la medida indicada, ajustarlos de acuerdo a las siguientes indicaciones

Ajuste de los conjuntos compensadores

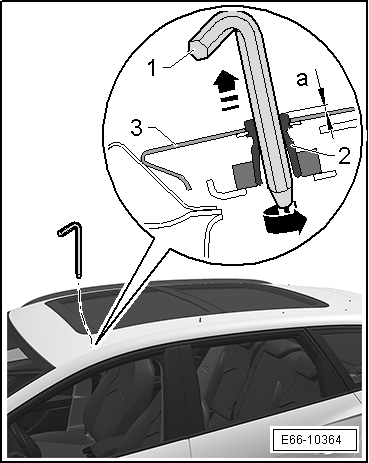

- Por la parte superior del techo, introducir una llave allen -1- en el casquillo regulable en altura -2- de uno de los conjuntos compensadores.

- Girar la llave en el sentido de la -flecha inferior- hasta que el casquillo regulable en altura -2- suba -flecha superior- y haga contacto con el techo -3-.

  Aviso

El casquillo regulable en altura -2- tiene que sobresalir respecto de la superficie del techo -a-= 1,6 mm.

- En caos de ser necesario, repetir las operaciones anteriores para el resto de los conjuntos compensadores.

Continua con el montaje

E66-10364

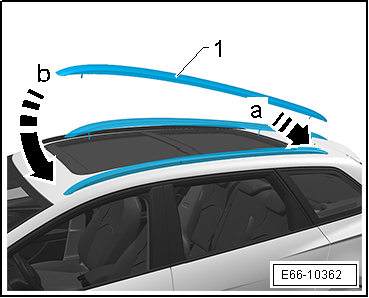

- Inclinar levemente la barandilla de techo -1- en sentido antihorario sobre el primer conjunto elemento compensador.

  ¡Atención!

Riesgo de daños en la pintura

- Insertar el perno de la barandilla dentro del primer conjunto compensador.

- Rotar la barandilla de techo, hasta introducir el perno del lado opuesto en el último conjunto compensador.

- Apretar ligeramente la tornillería; no apretar aún al par específico.

E66-10362

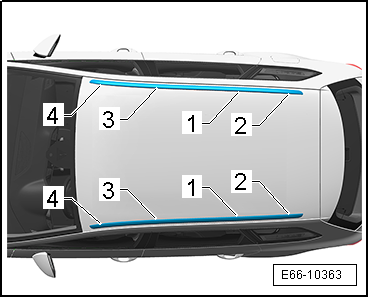

- Aplicar el par de apriete a la tornillería de acuerdo a la secuencia indicada.

- Montar el revestimiento techo.

E66-10363
