Seat Leon (2013-2020) Manual de Taller: Cuadro de montaje - Guarnecido de la puerta delantera

Revestimientos, amortiguaciones

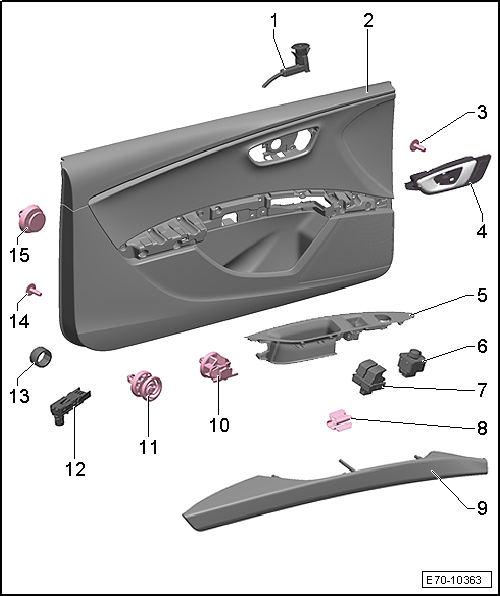

1 - Testigo para la función SAFE del cierre centralizado -K133-

  • Sólo lado del conductor
  • Desmontar y montar

2 - Revestimiento de puerta

  • Puerta anterior
  • Para modelo 2 puertas
  • Para modelo 4 puertas
  • Desmontar y montar

3 - Tornillo

  • 2,5 Nm

4 - Maneta interior de la puerta

  • Desmontar y montar
  • Con alojamiento del pulsador para seguro interior, lado conductor -E308-
  • Esquema de ubicaciones

5 - Tapa conmutadores

  • Con alojamiento de interruptores
  • Desmontar y montar

6 - Conmutador para reglaje de retrovisores -E43-

  • Variante de equipamiento: interruptor para la regulación del retrovisor con función de abatimiento -E168-
  • Esquema de ubicaciones

7 - Conmutador del elevalunas

  • Variante de equipamiento:
  • Lado del conductor: Unidad de mandos de elevalunas en la puerta del conductor -E512-.
  • Lado del acompañante: interruptor de elevalunas en la puerta del acompañante -E107-
  • Esquema de ubicaciones

8 - Grapa

  • Para tapa interruptores
  • 4 unidades

9 - Reposabrazos

  • Para modelo 2 puertas
  • Para modelo 4 puertas
  • Desmontar y montar

10 - Clip

  • Para sujeción del revestimiento.
  • Desenclavar el clip para separar el revestimiento
  • Comprobar que esté encajado correctamente

11 - Clip

  • Para revestimiento de la puerta
  • Modelo 2 puertas: 8 unidades
  • Modelo 4 puertas: 7 unidades
  • Colocarlas en el revestimiento

12 - Unidad de iluminación ambiental de la puerta del lado del conductor -W86-

  • Variante de equipamiento
  • Para conductor óptico
  • Esquema de ubicaciones

13 - Tope

  • Para revestimiento de la puerta
  • 2 unidades

14 - Tornillo

  • Para el asidero de cierre/reposabrazos
  • Modelo 2 puertas: 17 unidades
  • Modelo 4 puertas: 16 unidades
  • 1,2 Nm

15 - Clip

Guarnecido de la puerta delantera: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca -3409-

W00-11118

  • Cuñas -T10383-

W00-11251

  • Llave dinamométrica 2-10 nm -VAG 1783-
  Aviso

El procedimiento de desmontaje para el revestimiento de la puerta anterior en los modelos de 2 puertas es similar al procedimiento para los modelos de 4 puertas.

Desmontar

- Desconectar el encendido y extraer la llave de encendido.

W00-11189

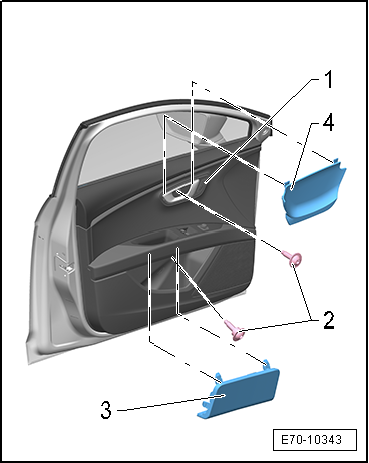

- Separar del revestimiento de la puerta los embellecedores -3- y -4- con la palanca -3409- y retirarlos.

- Desenroscar los tornillos -2- (2,5 Nm).

- Soltar el revestimiento de la puerta -1- con la cuña -T10383- empezando por el radio inferior posterior de la puerta, insertando la cuña cerca de los clips de sujeción entre el revestimiento y la puerta.

E70-10343

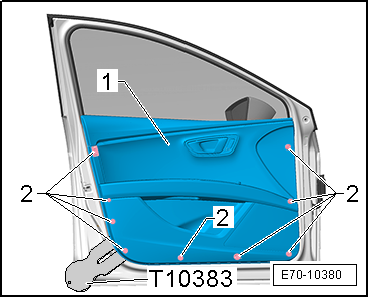

  • Posición de los clips de sujeción -2- en el revestimiento -1-, modelo 2 puertas:

E70-10381

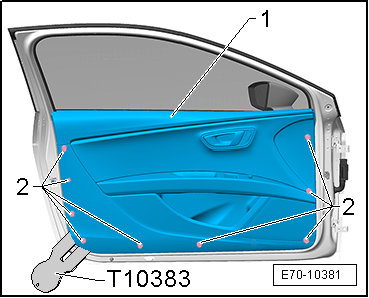

  • Posición de los clips de sujeción -2- en el revestimiento -1-, modelo 4 puertas:

- Presionar fuertemente con el pulgar contra el guarnecido de puerta en el estampado inferior. Con ello se desenclava el clip de dos piezas.

E70-10380

- Desprender el revestimiento de la puerta -1- unos 15 mm de la puerta (por todo el perímetro).

  • Los clips de sujeción deben encontrarse en la puerta.

- Desenganchar el revestimiento de la puerta tirando en la dirección de las -flechas- y separarlo del hueco de la ventanilla.

E70-10344

- Soltar con cuidado el cable Bowden -3- del mando interior de la puerta -2-.

- Girar hacia dentro el cable Bowden para accionamiento interior de la puerta -flecha-.

- Desenganchar el extremo del cable -1- en el mando interior de la puerta.

A70-11431

- Para desacoplar el conector eléctrico, oprimir el encastre fiador -1-, girar el estribo de sujeción en el -sentido de la flecha- y desacoplar el conector.

- Quitar el revestimiento de la puerta.

Montar

- El montaje se realiza, de forma análoga, en el sentido inverso al de las operaciones descritas.

  Aviso

Antes de efectuar el montaje hay que comprobar el estado de los clips de fijación y cambiarlos si fuera necesario.

A90-0199

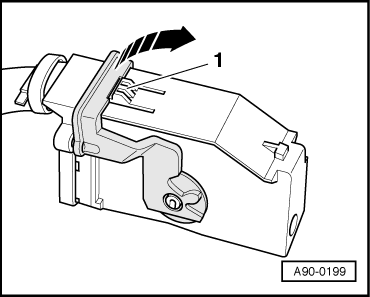

- Sustituir el clip de dos piezas dañado; liberar para ello la pieza inferior -1- de la puerta desde el lado posterior; desmontar la pieza superior -2- del guarnecido de puerta.

- Retirar los clips de fijación que hubiesen quedado en la puerta y montarlos en el revestimiento.

A70-11436

  ¡Atención!

Antes de montar el guarnecido de la puerta es preciso asegurarse de que el mecanismo de bloqueo de todos los clips se encuentre en la -posición 1-.

En la -posición 2- no es posible montar de forma correcta el guarnecido de la puerta.

Montar

- Enganchar el extremo -1- del cable en la palanca del mando interior de la puerta.

- Enclavar el cable Bowden -3- para accionamiento interior de la puerta en el accionamiento interior de la puerta -2-.

  • El cable Bowden debe encastrar de forma audible.

- Acoplar el conector eléctrico a la unidad de control de la puerta.

- Colocar el revestimiento de la puerta en el hueco para la ventana y presionar hacia abajo.

A70-11431

- Comprobar que la pieza interior -1- del clip de dos piezas del revestimiento encaja en la pieza exterior -2- de la puerta.

- Colocar cuidadosamente en todo el contorno de la puerta -1- los clips -2- para el guarnecido de la puerta y presionar el guarnecido de la puerta hasta que se oiga cómo los puntos de sujeción encajan en la puerta.

E70-10382

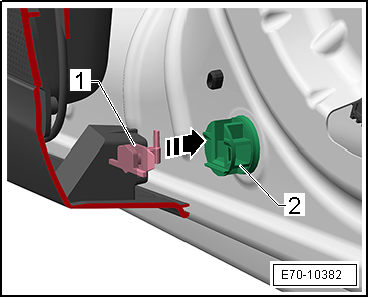

  • Posición de los clips de sujeción -2- en el modelo 2 puertas:

E70-10381

  • Posición de los clips de sujeción -2- en el modelo 4 puertas:

El resto del montaje se realiza en el orden inverso de operaciones.

E70-10380

Pares de apriete

  • "Cuadro de montaje - Guarnecido de la puerta delantera"
