Seat Leon (2013-2020) Manual de Taller: Reposabrazos central delantero

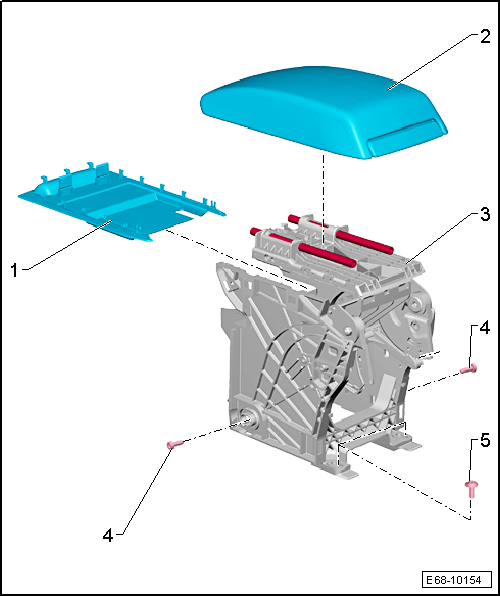

Cuadro de montaje - Reposabrazos central delantero

1 - Cubierta

• Para la parte superior del reposabrazos central
• Presionar hasta que encastre de forma audible

2 - Parte superior del reposabrazos central

• Desmontar y montar

3 - Reposabrazos central anterior

• Desmontar y montar

4 - Tornillo

• 2 unidades
• 4 Nm

5 - Tornillo

• 2 unidades
• 4 Nm

Elemento superior del reposabrazos central: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Cuñas -T10383-

Desmontar

- Abrir la parte superior del apoyabrazos central.

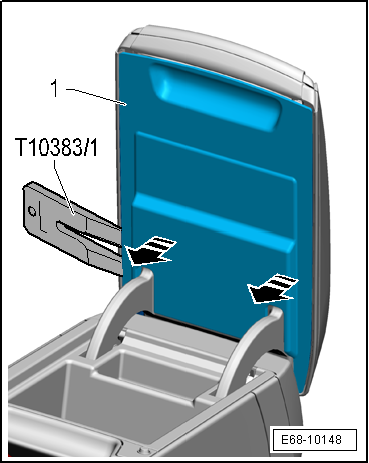

- Desenclavar de la parte superior del reposabrazos central la cubierta -1- empezando por el lado, emplear la cuña -T10383/1- con cuidado -flechas-.

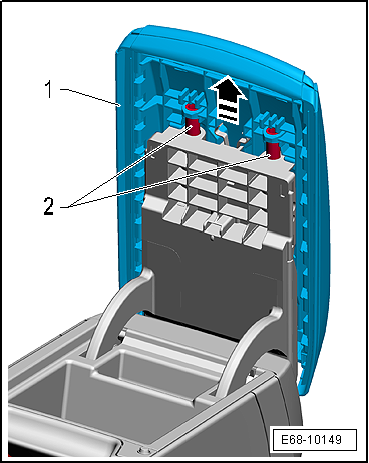

- Desplazar los ejes -2- hacia arriba -flecha-, sacar la parte superior del reposabrazos central -1-.

Montar

El montaje se efectúa en el orden inverso.

Reposabrazos central delantero: desmontar y montar

Desmontar

- Desmontar la cubierta posterior de la consola central.

- Desmontar la prolongación de la consola central.

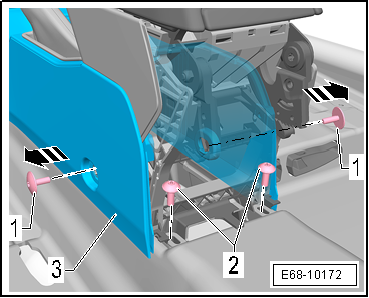

- Desenroscar los tornillos -1, 2-.

- Presionar -flechas- por los lados la consola central -3-, un poco hacia el exterior, para separarla del apoyabrazos central y sacar al mismo tiempo el apoyabrazos central.

Montar

El montaje se efectúa en el orden inverso.

Pares de apriete

• "Cuadro de montaje - Reposabrazos central delantero"
