Seat Leon (2013-2020) Manual de Taller: Soporte del guarnecido del asiento: desmontar y montar

Soporte del guarnecido del asiento: desmontar y montar, asiento normal

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica -V.A.G 1783-

Desmontar

- Desmontar el embellecedor lateral del asiento.

W00-11189

- Desenroscar los tornillos -2- y retirar el soporte -1-.

Montar

El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:

  Aviso

Asegurarse de enclavar correctamente los conectores eléctricos hasta el tope y de que encastren de un modo audible.

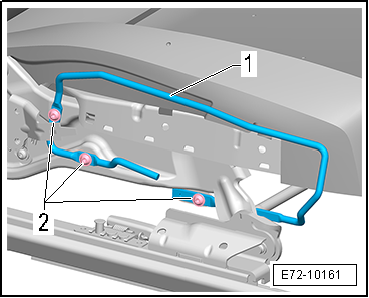

E72-10161

Pares de apriete

  • "Cuadro de montaje - Bandeja del asiento"

Soporte del guarnecido del asiento: desmontar y montar, asiento de ajuste eléctrico

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica -V.A.G 1783-

Desmontar

- Situar el asiento en la posición más elevada.

- Desmontar el guarnecido del asiento del lado de la estribera.

W00-11189

- Desenroscar los tornillos -2- y -3-.

  Aviso

En caso dado, presionar hacia un lado el tapizado del asiento por la zona del tornillo -3- para poder desenroscar este tornillo -3-.

- Retirar el estribo de sujeción -1- del asiento delantero.

Montar

El montaje se realiza siguiendo el orden inverso al de las operaciones descritas.

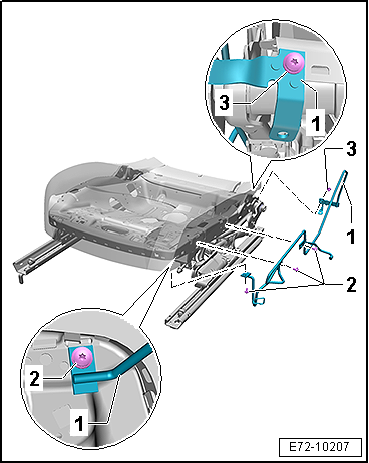

E72-10207

Pares de apriete

  • "Cuadro de montaje - Bandeja del asiento"
