Seat Leon (2013-2020) Manual de Taller: Embellecedor lateral del asiento, lado del túnel: desmontar y montar

Desmontar

  ¡ATENCIÓN!

• Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
• Antes de manejar componentes pirotécnicos (p. ej. separación del conector eléctrico) la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.

- Desmontar el asiento anterior.

- Fijar el asiento anterior sobre el soporte para reparación de asientos.

- Desmontar el remache expansivo -2- y -3- en el embellecedor lateral del asiento del lado del túnel.

- Desenclavar el embellecedor -1-, delante, de la banqueta del asiento desbloqueando para ello el saliente de encastre y tirar del embellecedor hacia afuera.

- Desenclavar el embellecedor lateral del asiento, lado del túnel, del herraje del respaldo -flecha- y retirarlo.

Montar

  ¡ATENCIÓN!

• Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
• Antes de manejar componentes pirotécnicos (por ejemplo, acoplamiento del conector eléctrico), la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.
• Tener en cuenta todas las medidas al montar el asiento anterior.

El montaje se efectúa en el orden inverso.

Portaobjetos: desmontar y montar

Desmontar

- Desplazar el asiento anterior a su posición más atrasada y alta.

  ¡Atención!

Tratar con cuidado los objetos de propiedad del cliente en el portaobjetos.

Guardar los objetos depositados en el compartimento portaobjetos en una bolsa de plástico que se pueda cerrar.

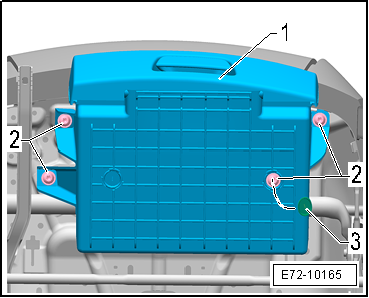

- Vaciar el compartimento portaobjetos -1-.

- Desenroscar los tornillos -2-.

Retirar la tapa -3- para acceder al tornillo -2-.

- Variante de equipamiento con unidad de control para detección de asiento ocupado -J706-: desenclavar.

Montar

El montaje se efectúa en el orden inverso.

Pares de apriete

• "Cuadro de montaje - Bandeja del asiento"

Conmutador para regulación del apoyo lumbar -E176-: desmontar y montar

Desmontar

- Desmontar el guarnecido del asiento del lado de la estribera.

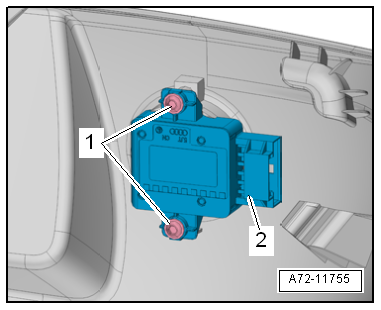

- Desenroscar los tornillos -1-.

- Retirar el conmutador -2-.

Montar

El montaje se realiza siguiendo el orden inverso al de las operaciones descritas.

Pares de apriete

Motor del apoyo lumbar -V125- / -V129-: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

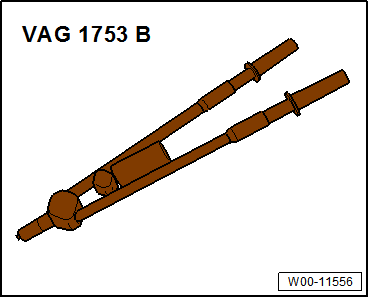

• Alicates especiales de palanca para remaches ciegos -V.A.G 1753B-
• Taladradora
• Gafas protectoras

Desmontar

- Desmontar el asiento delantero.

- Fijar el asiento delantero en el soporte reparacion asientos -VAS 6136-.

- Desmontar el tapizado con el acolchado del respaldo.

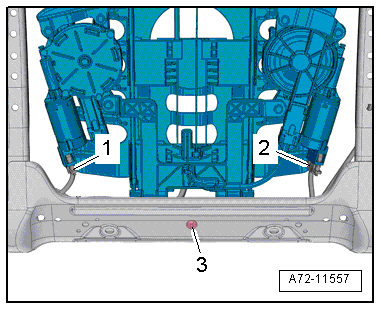

- Desbloquear y desacoplar los conectores -1, 2- de los motores.

  ¡ATENCIÓN!

Hay peligro de que se produzcan lesiones en los ojos.

¡Utilizar gafas protectoras!

- Perforar el remache -3-.

- Pivotar la parte inferior del apoyo lumbar -1- hacia delante.

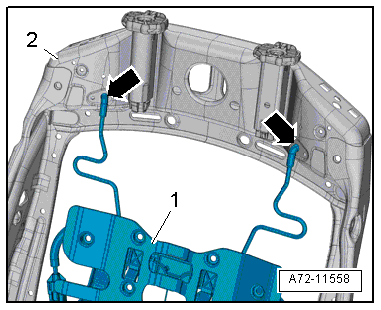

- Desenganchar la parte superior del apoyo lumbar -1- del marco del respaldo -2--flechas-.

Montar

El montaje se realiza en el orden inverso al de las operaciones descritas y teniendo en cuenta lo siguiente:

- Enganchar la parte superior del apoyo lumbar -1- en el marco del respaldo -2--flechas- y pivotar la parte inferior hacia atrás.

- Remachar el apoyo lumbar al marco del respaldo.

Pares de apriete

• "Cuadro de montaje - Respaldo delantero"
• "Cuadro de montaje - Asiento delantero"

Unidad de mandos para regulación del asiento -E470-: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

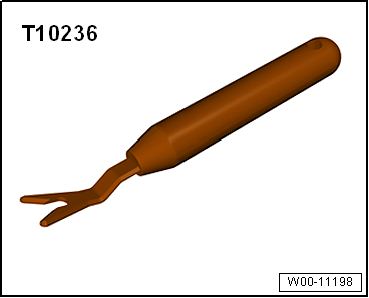

• Herramienta de desbloqueo -T10236-

Desmontar

- Desmontar el guarnecido del asiento del lado de la estribera.

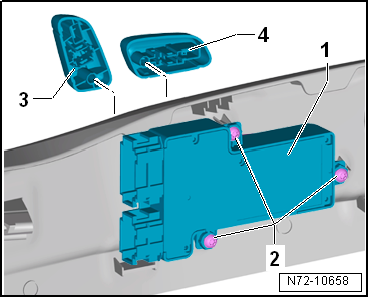

- Desencastrar los pulsadores -3- y -4- de la unidad de mandos para regulación del asiento con la herramienta -T10236-.

- Desenroscar los tornillos -2-.

- Retirar la unidad de mandos para regulación del asiento -1-.

Montar

El montaje se realiza siguiendo el orden inverso al de las operaciones descritas.

Pares de apriete
