Seat Leon (2013-2020) Manual de Taller: Derivabrisas: desmontar y montar

Desmontar

  Aviso

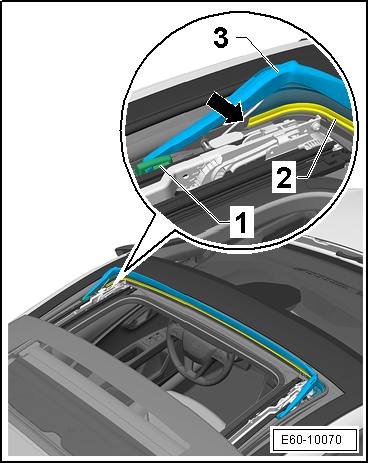

Para desmontar el derivabrisas -3- no es necesario desmontar el soporte -1-.

- Abrir completamente el cristal panorámico.

- Presionar el marco del derivabrisas -3- para distender la red.

- Por ambos lados, desencajar el burlete -2- de su alojamiento, comenzando por el extremo -flecha-.

E60-10070

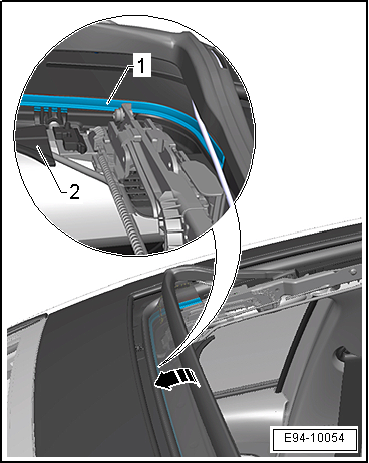

- Continuar presionando el marco del derivabrisas -flecha- y desencajar por completo el burlete -1- de su alojamiento en el bastidor del techo corredizo/deflector -2-.

E60-10054

- Desplazar el derivabrisas hacia adelante y desencajar el muelle -flecha- del orificio del bastidor del techo corredizo/deflector. Desencajar el otro extremo del muelle, fijado al marco del derivabrisas.

A60-10514

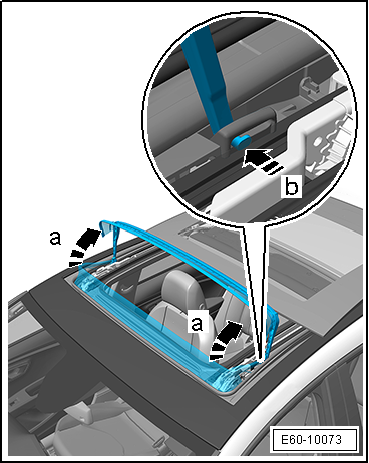

- Poner el derivabrisas en posición vertical -flechas a- y, por ambos lados, desencajarlo lateralmente -flecha b- del soporte.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

E60-10073

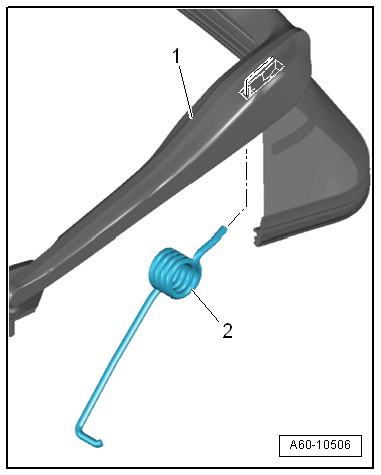

- Colocar el muelle -2- en el marco del derivabrisas -1-.

A60-10506

- Desplazar el derivabrisas hacia adelante y encajar el muelle -flecha- en el orificio del bastidor del techo corredizo/deflector.

A60-10514

- Presionar el marco del derivabrisas -3- para distender la red.

  ¡Atención!

No utilizar elementos metálicos para encajar el burlete - riesgo de dañar la red del derivabrisas.

- Por ambos lados, ejerciendo presión con la palanca -U30800-, encajar el burlete -2- en su alojamiento, comenzando por el extremo -flecha-.

E60-10070

- Continuar presionando el marco del derivabrisas -flecha- y encajar por completo el burlete -1- en el canal del bastidor del techo corredizo/deflector -2-.

E60-10054
