Seat Leon (2013-2020) Manual de Taller: Cuadro de ubicaciones - Portaobjetos / cubiertas

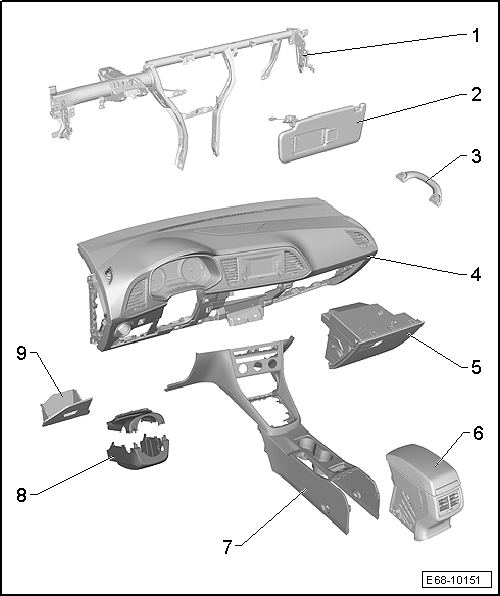

Equipamiento interior

1 - Soporte transversal

  • Cuadro general de montaje

2 - Parasol

  • Cuadro general de montaje

3 - Asidero techo

  • Cuadro general de montaje

4 - Tablero de instrumentos

  ¡ATENCIÓN!

Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.

  • Cuadro general de montaje

5 - Guantera

  • Cuadro general de montaje

6 - Reposabrazos central anterior

  • Cuadro general de montaje

7 - Consola central

  • Cuadro general de montaje

8 - Revestimiento de la columna de dirección

  • Cuadro general de montaje

9 - Compartimento portaobjetos del lado del conductor

  • Desmontar y montar

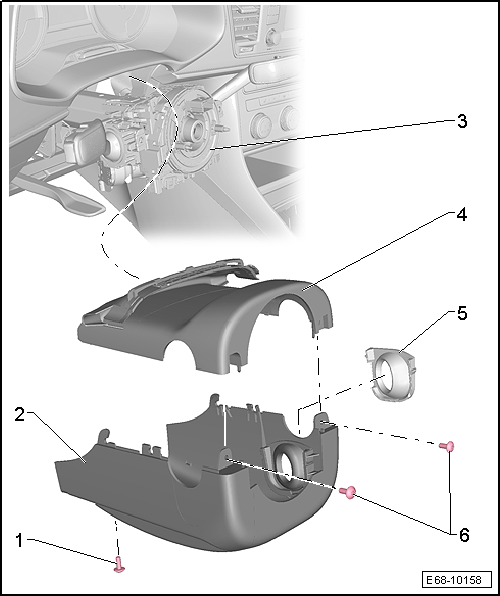

Cuadro de montaje - Guarnecido de la columna de dirección

Equipamiento interior

1 - Tornillo

  • 1,5 +- 0,2 Nm

2 - Revestimiento inferior de la columna de dirección

  • Desmontar y montar

3 - Módulo de mandos de la columna de dirección

  • Cuadro general de montaje

4 - Revestimiento superior de la columna de dirección

  • Desmontar y montar

5 - Alojamiento

  • Para bobina lectora
  • Cuadro general de montaje

6 - Tornillo

  • 2 unidades
  • 1,5 +- 0,2 Nm

Cuadro de montaje - Guantera

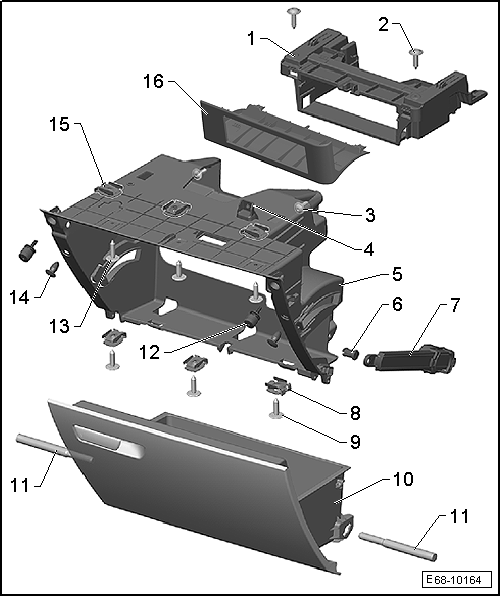

Guantera con unidad de control para electrónica de información 1 -J794-: cuadro general de montaje

Equipamiento interior

1 - Soporte

  • Para unidad de control para electrónica de información 1 -J794-

2 - Tornillo

  • 2 unidades
  • 1,5 +- 0,2 Nm

3 - Tornillo

  • 2 unidades
  • 4 +- 0,2 Nm

4 - Soporte instalación

5 - Guantera

  • Desmontar y montar

6 - Perno de bisagra

  • Para elemento de freno
  • Presionar hasta que encastre de forma audible

7 - Elemento de freno

  • Para la tapa de la guantera
  • Con interruptor para luz de guantera -E26-
  • Desmontar y montar

8 - Grapas

  • 3 unidades

9 - Tornillo

  • 3 unidades
  • 1,5 +- 0,2 Nm

10 - Tapa de la guantera

  • Desmontar y montar

11 - Perno de bisagra

  • 2 unidades
  • Para la tapa de la guantera

12 - Topes

  • 3 unidades
  • 1,5 +- 0,2 Nm

13 - Tornillo

  • 3 unidades
  • 1,5 +- 0,2 Nm

14 - Clip

  • 2 unidades

15 - Grapa

  • 3 unidades

16 - Tapa

  • Para soporte de la unidad de control para electrónica de información 1 -J794-
  • Presionar hasta que encastre de forma audible

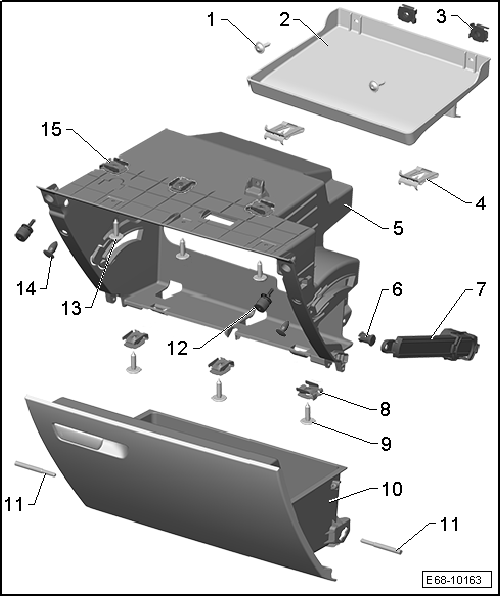

Guantera sin unidad de control para electrónica de información 1 -J794-: cuadro general de montaje

Equipamiento interior

1 - Tornillo

  • 2 unidades
  • 1,5 +- 0,2 Nm

2 - Tapa

3 - Grapas

  • 2 unidades

4 - Grapas

  • 2 unidades

5 - Guantera

  • Desmontar y montar

6 - Perno de bisagra

  • Para elemento de freno
  • Presionar hasta que encastre de forma audible

7 - Elemento de freno

  • Para la tapa de la guantera
  • Con interruptor para luz de guantera -E26-
  • Desmontar y montar

8 - Grapas

  • 3 unidades

9 - Tornillo

  • 3 unidades
  • 1,5 +- 0,2 Nm

10 - Tapa de la guantera

  • Desmontar y montar

11 - Perno de bisagra

  • 2 unidades
  • para la tapa de la guantera

12 - Topes

  • 2 unidades
  • 1,5 +- 0,2 Nm

13 - Tornillo

  • 3 unidades
  • 1,5 +- 0,2 Nm

14 - Clip

  • 2 unidades

15 - Grapa

  • 3 unidades

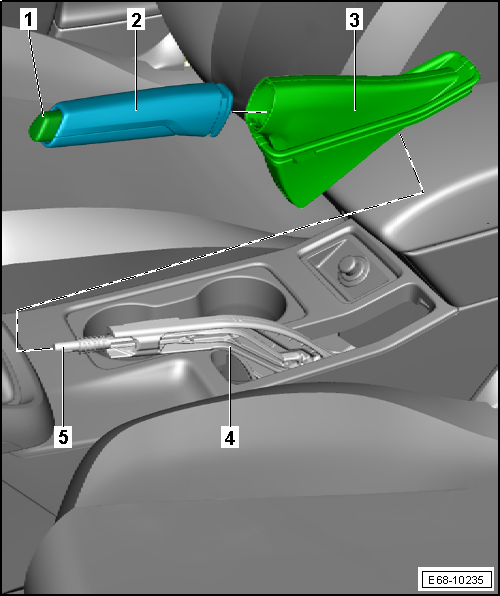

Cuadro de montaje - Guarnecido de la palanca del freno de mano

Equipamiento interior

1 - Embellecedor para el botón de desbloqueo

  • Desmontar y montar

2 - Empuñadura de la palanca del freno de mano

  • Desmontar y montar

3 - Revestimiento de la palanca del freno de mano

  • Desmontar y montar

4 - Palanca del freno de mano

  • Se suministra como pieza de recambio ensamblada con barra de tracción, uñeta de trinquete, varilla de accionamiento, botón de presión, muelle de presión y segmento de bloqueo
  • Palanca del freno de mano: desmontar y montar

5 - Botón de desbloqueo

    LEER SIGUIENTE:

     Guarnecido superior de la columna de dirección: desmontar y montar

    Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios Palanca -U30800- Destornillador dinamometrico -VAG 1624-   AvisoPara más claridad

     Tapa de la guantera: desmontar y montar

    Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios Alicates de cremallera Desmontar - Desmontar la guantera. - Desmontar el eleme

     Cuadro de montaje - Red de separación

    1 - Tapón 2 - Tornillo 20 Nm 3 - Gancho anterior para la red de separación Desmontar y montar 4 - Tornillo 8 Nm 5 - Soporte
