Seat Leon (2013-2020) Manual de Taller: Cuadro de montaje - Red de separación

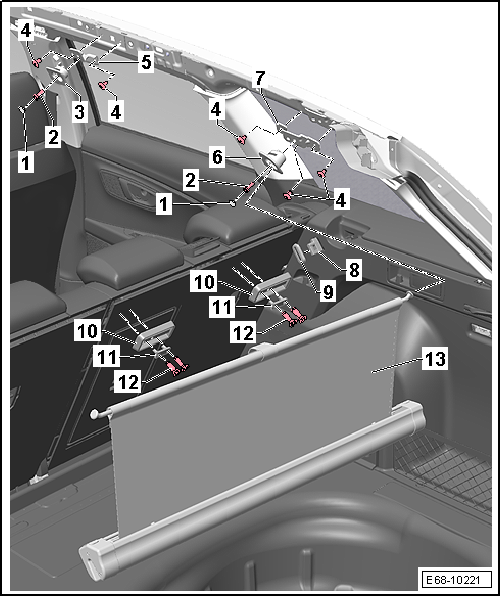

Equipamiento

1 - Tapón

2 - Tornillo

  • 20 Nm

3 - Gancho anterior para la red de separación

  • Desmontar y montar

4 - Tornillo

  • 8 Nm

5 - Soporte anteriores del gancho para la red de separación

  • Desmontar y montar

6 - Gancho posterior para la red de separación

  • Desmontar y montar

7 - Soporte posteriores del gancho para la red de separación

  • Desmontar y montar

8 - Escuadra para la red de separación

  • Desmontar y montar

9 - Embellecedor

10 - Guía de fijación

  • Desmontar y montar

11 - Soporte fijación

  • Desmontar y montar

12 - Tornillo

  • 9 Nm

13 - Red de separación

  • Desmontar y montar

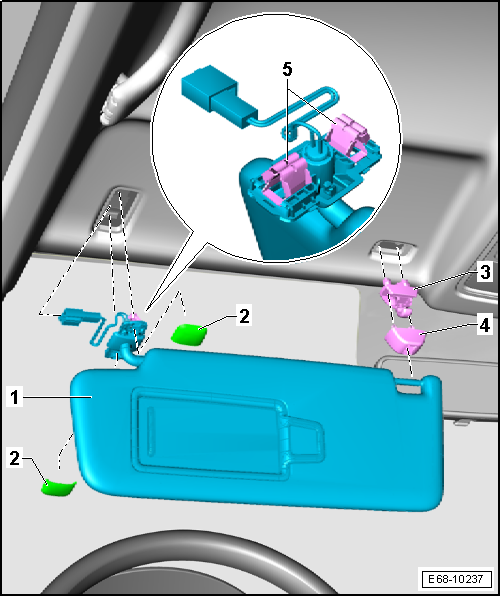

Cuadro de montaje - Parasoles

Equipamiento

1 - Parasol

  • Desmontar y montar
  • Enganchar el soporte del parasol en el hueco de la carrocería

2 - Tapa expansiva

  • Enclavada en el parasol
  • 2 unidades

3 - Alojamiento central

  • Para el parasol
  • Desmontar y montar
  • No dañar las pestañas durante la colocación

4 - Tapa expansiva

  • Enclavada en el alojamiento central para el parasol

5 - Grapa

  • Presionar hasta que encastre por completo
  • 2 unidades

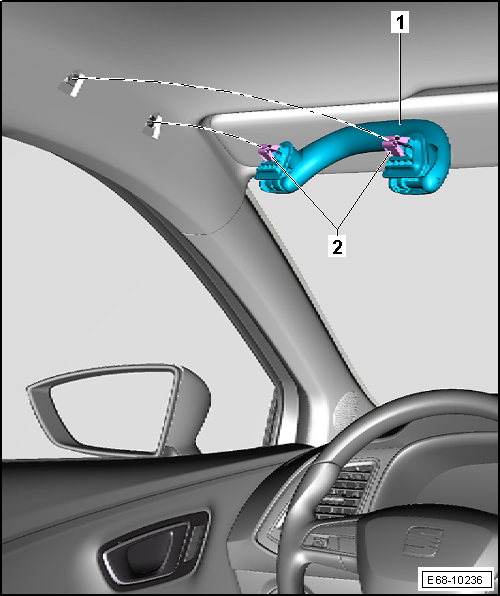

Cuadro de montaje - Asideros del techo

Equipamiento

1 - Asidero del techo

  • Desmontar y montar
  • Presionar hasta que encastre por completo

2 - Grapa

  • Presionar hasta que encastre por completo
  • 2 unidades

Red de separación: desmontar y montar

Desmontar del soporte bandeja

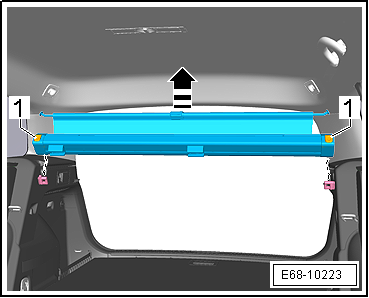

- Pulsar los botones -1-.

- Desplazar hacia arriba en la dirección de la -Flecha-.

Montar

- El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje.

E68-10223

Desmontar de las guías de fijación del respaldo trasero

- Abatir los dos respaldos del asiento trasero hacia delante.

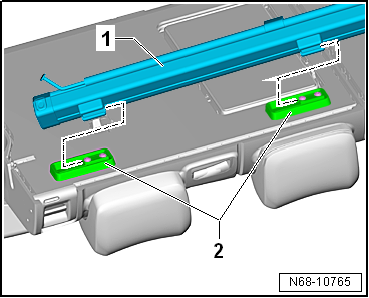

- Sacar la red de separación -1- hacia la derecha de sus alojamientos -2- en el respaldo derecho 2/3 del asiento trasero y retirarla.

Montar

- Colocar la red de separación -1- con las guías en los alojamientos -2- del respaldo derecho 2/3 del asiento trasero.

- Introducir la red de separación en los alojamientos -2- del respaldo derecho 2/3 del asiento trasero presionando hacia la izquierda hasta el tope.

N68-10765

Gancho para la red de separación: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca -3409-

W00-11118

Desmontar

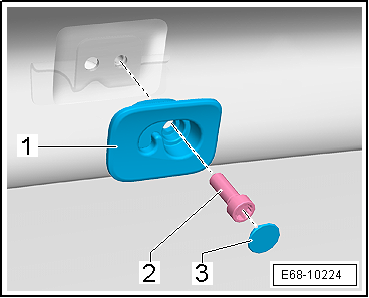

- Retirar el tapón -3- con la ayuda de la palanca -3409-.

- Desenroscar el tornillo -2-.

- Desmontar el gancho para la red de separación -1-.

Montar

- El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje.

E68-10224

Pares de apriete

  • "Cuadro de montaje - Red de separación"
