Seat Leon (2013-2020) Manual de Taller: Marco cobertor de la trampilla para cargas largas: desmontar y montar

Seat Leon (2013-2020) Manual de Taller | Carrocería | Carrocería trabajos de montage interior | Armazón asiento | Marco cobertor de la trampilla para cargas largas: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Cuña de desmontaje -3409-

W00-11118

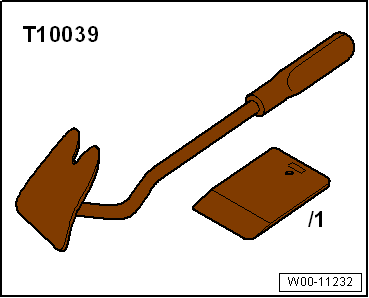

  • Palanca de suelta -T10039-

W00-11232

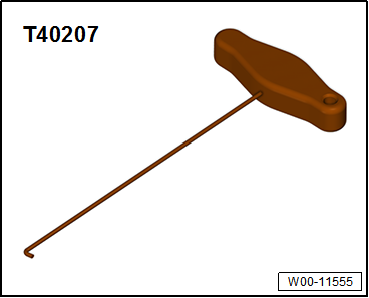

  • Gancho -T40207-

W00-11555

Desmontar

- Abatir hacia abajo el reposabrazos central y abrir la tapa del sistema de carga variable.

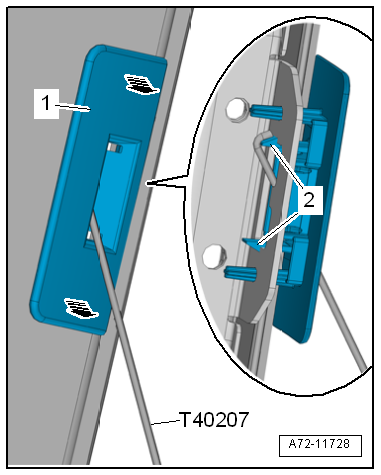

- Soltar -flechas- la moldura -1- del respaldo del asiento trasero con ayuda de la cuña de desmontaje -3409-.

- Para ello, ir soltando alternadamente con el gancho -T40207- los salientes de encastre -2-.

A72-11728

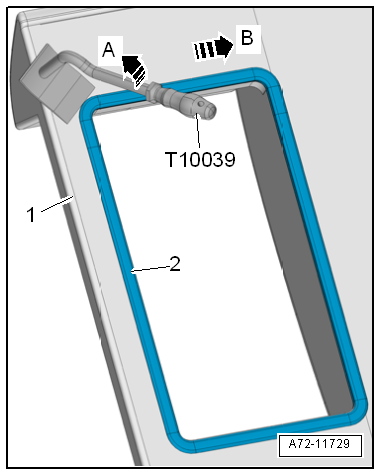

- Desapalancar el marco cobertor -2- con la palanca -T10039- del respaldo del asiento trasero -1--flecha A-.

- Empezar a desapalancar por la esquina superior izquierda y seguir en la -dirección de la flecha B-.

- Quitar el marco cobertor del túnel para cargas largas.

A72-11729

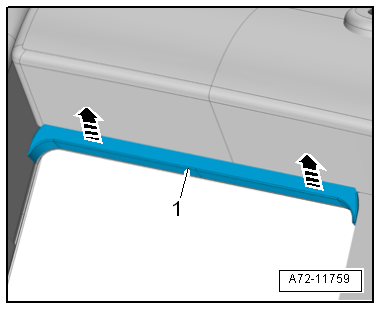

- Empujar un poco a un lado el acolchado y el tapizado y soltar los clips de la regleta tope -1- del respaldo del asiento trasero -flechas-.

- Retirar la regleta tope.

Montar

El montaje se efectúa en el orden inverso.

A72-11759

Tapa de la trampilla para cargas largas: desmontar y montar

Desmontar

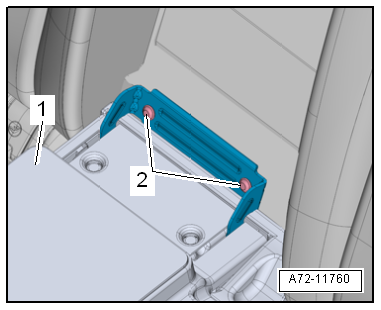

- Abatir hacia abajo el reposabrazos central y abrir la tapa del sistema de carga variable.

- Desenroscar los tornillos -2-.

- Retirar el reposabrazos central con la tapa -1- del sistema de carga variable.

- Desmontar el reposabrazos central.

- Desmontar el acolchado intermedio inferior.

Montar

- Colocar la tapa -1- del sistema de carga variable con el reposabrazos central y apretar los tornillos sólo con la mano.

- Cerrar la tapa del sistema de carga variable y alinearla.

- Apretar los tornillos -2- en el respaldo del asiento trasero.

El resto del montaje se realiza en el orden inverso de operaciones.

A72-11760

Pares de apriete

  • "Cuadro de montaje - Reposabrazos central"

Reposabrazos central: desmontar y montar

Desmontar

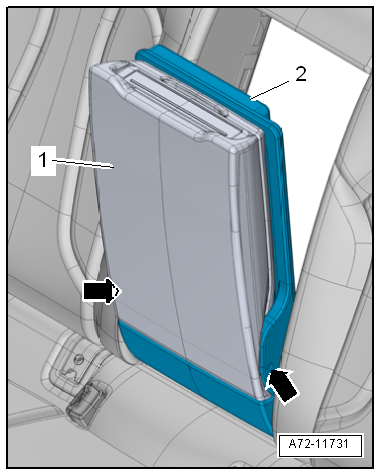

- Abrir la trampilla -2- del túnel para cargas largas con reposabrazos central aproximadamente a 1/3.

- Desenroscar los tornillos -flechas-.

- Retirar el reposabrazos central -1- de la trampilla del túnel para cargas largas.

Montar

El montaje se efectúa en el orden inverso.

A72-11731

Pares de apriete

  • "Cuadro de montaje - Reposabrazos central"

Cable Bowden para desbloqueo a distancia el respaldo del asiento: conectar y desconectar

  Aviso

Las operaciones que se describen se refieren al lado izquierdo del vehículo. Las operaciones relativas al lado derecho se realizan de forma análoga.

Desconectar

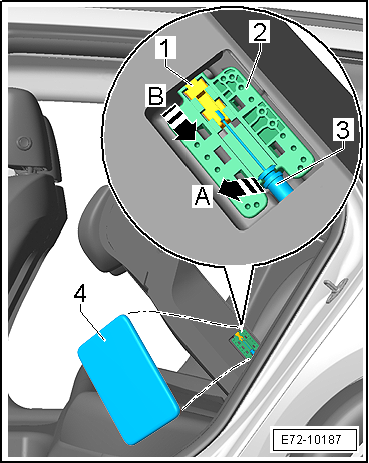

- Abatir el respaldo del asiento trasero hacia adelante.

- Desprender la cubierta -4- del respaldo del asiento trasero.

- Liberar el cable bowden -3- en la dirección de la flecha -A-.

- Deslizar el enganche del cable bowden -1- en la dirección de la flecha -B-.

- Liberar el cable bowden -3- del enganche del cable -1-.

E72-10187

Conectar

La conexión de los cables Bowden se realiza en el orden inverso al de las operaciones descritas y teniendo en cuenta lo siguiente:

  Aviso

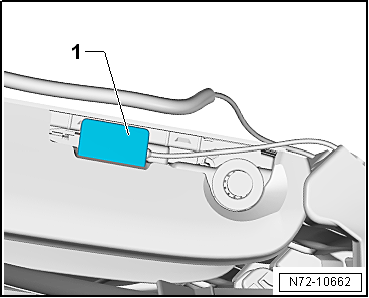

El tapizado del respaldo deberá aprisionarse con la cubierta -1-, por todo del contorno.

N72-10662
