Seat Leon (2013-2020) Manual de Taller: Acoplamientos rápidos

Acoplamientos rápidos: separar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

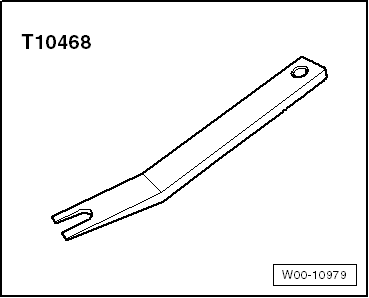

  • Palanca -T10468-

Asignación de los acoplamientos rápidos:

  Aviso
  • Los acoplamientos de las tuberías de combustible, depresión y desaireación vienen marcados con colores. O viene un punto de color en el acoplamiento o la tecla de desbloqueo es del correspondiente color
  • Al bloquear los acoplamientos rápidos debe oírse cómo encajan.
  • Tirar de los acoplamientos rápidos para comprobar si están montados correctamente.
  • Respetar las instrucciones de seguridad
  • Respetar las reglas de limpieza

W00-10979

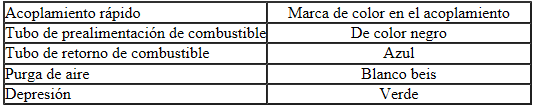

Asignación de colores

  ¡ATENCIÓN!

¡La tubería de combustible se halla bajo presión!

Riesgo de lesiones en los ojos y la piel por el combustible.

Utilizar gafas y ropa de protección para evitar lesiones y el contacto con la piel. Antes de soltar los empalmes de tubos flexibles hay que colocar trapos alrededor del lugar de empalme. Degradar seguidamente la presión abriendo con cuidado el empalme.

  ¡ATENCIÓN!

¡Recuerde que con la batería conectada, se excita la bomba de combustible al abrir una puerta! Con el sistema abierto puede salir combustible.

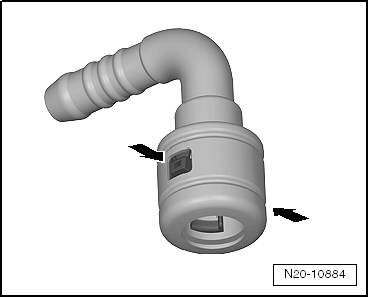

Variante 1

Acoplamiento rápido con teclas de desbloqueo -flechas- a derecha e izquierda

N20-10884

Abrir

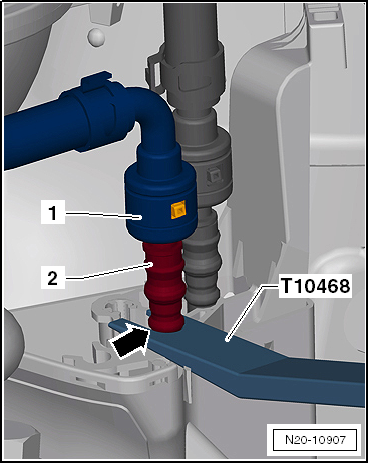

Hay que sujetar por la zona de desacoplamiento del combustible -1- en el vano motor.

- Aplicar la palanca -T10468- entre el protector térmico y el tope -flecha - del tubo de combustible -2- y sujetar.

N20-10907

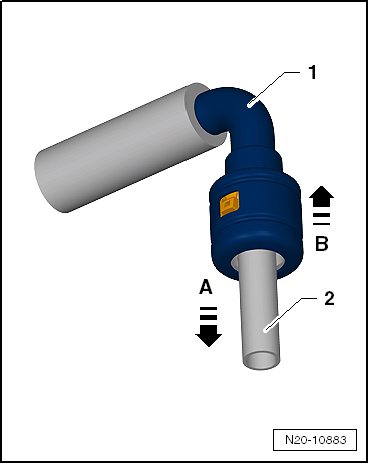

Continúa para todos los lugares de desacoplamiento en el sistema de combustible:

- Oprimir el acoplamiento rápido -1- en la -dirección de la flecha A-.

- Oprimir las teclas de desbloqueo y mantenerlas oprimidas.

- Sacar el acoplamiento rápido -1- en la -dirección de la flecha B- del tubo de combustible -2-.

Al montar, observar los colores

Al bloquear los acoplamientos rápidos debe oírse cómo encajan.

- Tirar de los acoplamientos rápidos para comprobar si están montados correctamente.

N20-10883

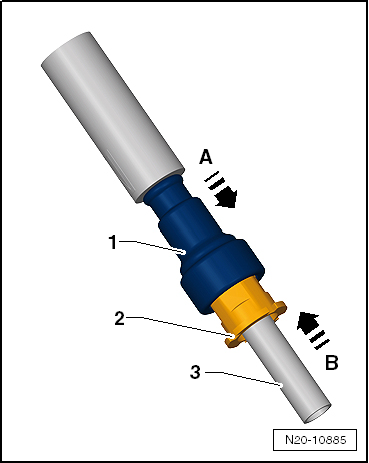

Variante 2

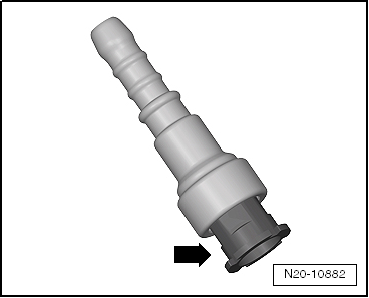

Acoplamiento rápido con sistema de desbloqueo por tracción -flecha-:

N20-10882

Abrir

- Oprimir el acoplamiento rápido -1- en la -dirección de la flecha A-.

- Tirar del acoplamiento rápido -2- en la -dirección de la flecha B-.

- Sacar el acoplamiento rápido -1- en la -dirección de la flecha B- del tubo de combustible -3-.

Al montar, observar los colores

Al bloquear los acoplamientos rápidos debe oírse cómo encajan.

- Tirar de los acoplamientos rápidos para comprobar si están montados correctamente.

N20-10885

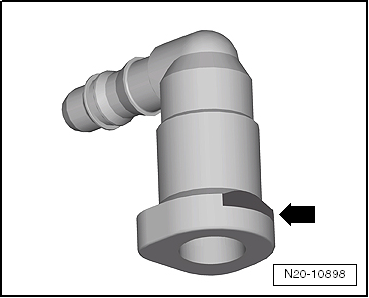

Variante 3

Acoplamiento rápido con pulsador delantero -flecha-:

Abrir

- Oprimir la tecla de desbloqueo -flecha- y sacar los acoplamientos rápidos.

Al montar, observar los colores

Al bloquear los acoplamientos rápidos debe oírse cómo encajan.

- Tirar de los acoplamientos rápidos para comprobar si están montados correctamente.

N20-10898

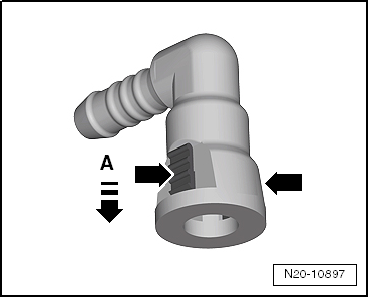

Variante 4

Acoplamiento rápido con tecla de desbloqueo -flechas- a derecha e izquierda:

Abrir

- Oprimir el acoplamiento rápido en la -dirección de la flecha A-.

- Oprimir las teclas de desbloqueo -flechas- y sacar el acoplamiento rápido.

Al montar, observar los colores

Al bloquear los acoplamientos rápidos debe oírse cómo encajan.

- Tirar de los acoplamientos rápidos para comprobar si están montados correctamente.

N20-10897

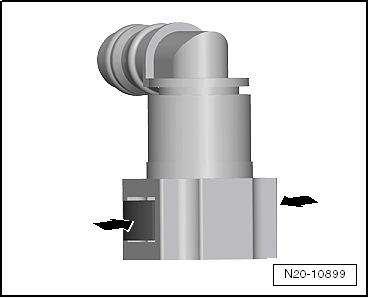

Variante 5

Acoplamiento rápido con teclas de desbloqueo -flechas- a derecha e izquierda

Abrir

Al montar, observar los colores

- Oprimir las teclas de desbloqueo -flechas- y sacar el acoplamiento rápido.

Al montar, observar los colores

Al bloquear los acoplamientos rápidos debe oírse cómo encajan.

- Tirar de los acoplamientos rápidos para comprobar si están montados correctamente.

N20-10899

Variante 6

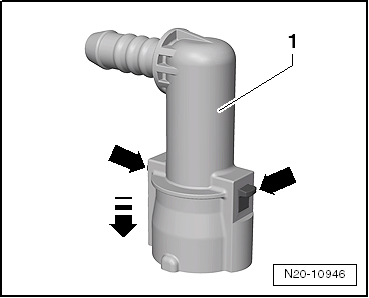

Acoplamiento rápido con teclas de desbloqueo -flechas- a derecha e izquierda

Abrir

- Oprimir el acoplamiento rápido -1- en la -dirección de la flecha- y mantenerlo oprimido.

- Oprimir las teclas de desbloqueo -flechas- y sacar el acoplamiento rápido.

Al montar, observar los colores

Al bloquear los acoplamientos rápidos debe oírse cómo encajan.

- Tirar de los acoplamientos rápidos para comprobar si están montados correctamente.

N20-10946

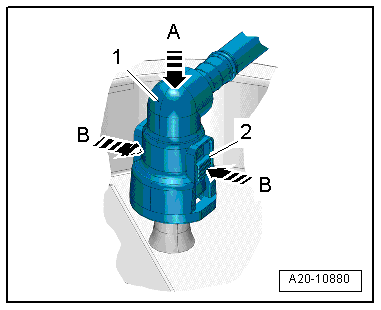

Variante 7

Acoplamiento rápido -1- con teclas de desbloqueo -2- a derecha e izquierda:

Abrir

- Oprimir el acoplamiento rápido -1- en -dirección de la flecha A- y mantenerlo oprimido.

- Oprimir las teclas de desbloqueo -2- en -dirección de la flecha B- y retirar el acoplamiento rápido -1-.

Al montar, observar los colores

Al bloquear los acoplamientos rápidos debe oírse cómo encajan.

- Tirar de los acoplamientos rápidos para comprobar si están montados correctamente.

A20-10880
