Seat Leon (2013-2020) Manual de Taller: Cuadro de montaje - Tapizado y acolchado del respaldo
Seat Leon (2013-2020) Manual de Taller | Carrocería | Carrocería trabajos de montage interior | Almohadillados asiento, tapizados | Cuadro de montaje - Tapizado y acolchado del respaldo

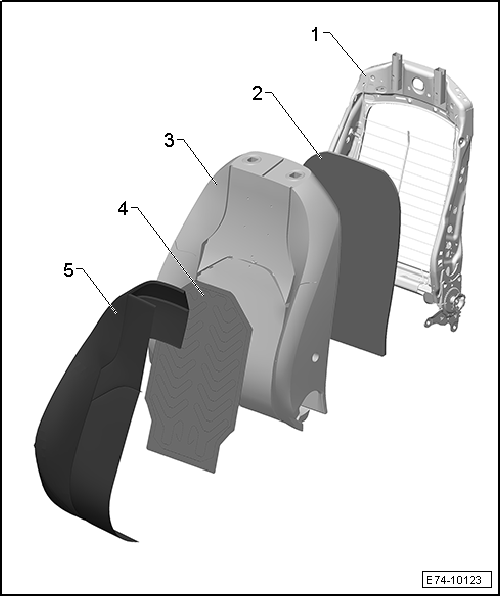

Aviso
En la ilustración se muestra la variante de equipamiento con calefacción.
1 - Armazón del respaldo
2 - Cartón parte dorsal respaldo
3 - Acolchado del respaldo
- Asignación
- Tapizado del respaldo con acolchado: desmontar y montar.
- Tapizado del respaldo con acolchado: separar
4 - Elemento calefactor
- Asignación
- Sustituir
5 - Tapizado del respaldo
- Asignación
- Tapizado del respaldo con acolchado: desmontar y montar.
- Tapizado del respaldo con acolchado: separar
- Tras el montaje, comprobar que asienta sin arrugas

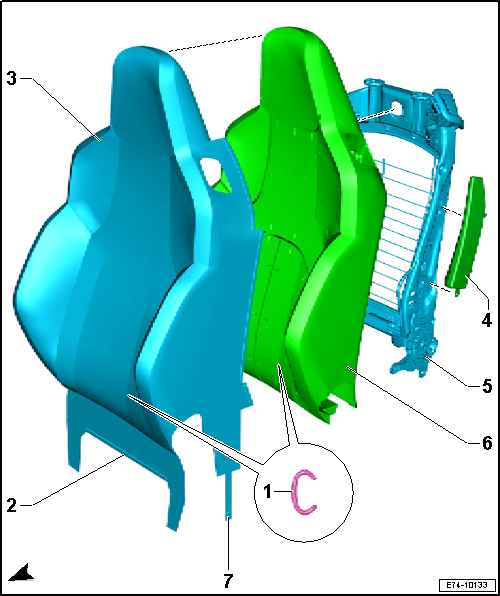

Cuadro de montaje - Tapizado y acolchado del respaldo Bucket
1 - Grapa de tapicero
- 26 unidades
- para fijar el tapizado al acolchado
- Sustituir tras el desmontaje
- Al montar volver a colocar en el mismo lugar utilizando los alicates -VAG 1634-
2 - Burlete
- cosida al tapizado
- Para enganchar el tapizado en el marco del respaldo
- Observar el correcto asiento en el marco del respaldo
3 - Tapizado
- Asignación
- Tapizado y acolchado: desmontar y montar
- Tapizado y acolchado: separar
- Tras el montaje, comprobar que asienta sin arrugas
4 - Detonador del airbag lateral del lado del conductor -N199- / Detonador del airbag lateral del lado del acompañante -N200-
- Cuadro de montaje - Airbag lateral delantero
- Desmontar y montar
5 - Armazón del respaldo
6 - Acolchado del respaldo
- Asignación
- Tapizado y acolchado: desmontar y montar
- Tapizado y acolchado: separar
7 - Gancho
- Fijado al armazón de la banqueta del asiento

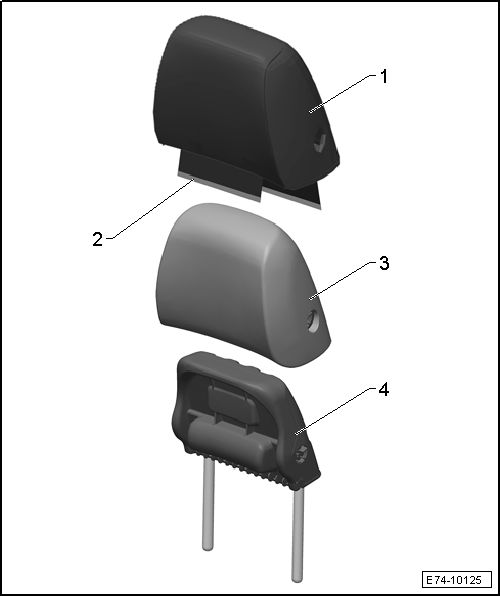

Cuadro de montaje - Tapizado y acolchado del apoyacabezas
1 - Tapizado
- Desmontar y montar
2 - Regleta de cierre
- Regleta plana y regleta en U
3 - Acolchado
- Desmontar y montar
4 - Soporte del apoyacabezas
