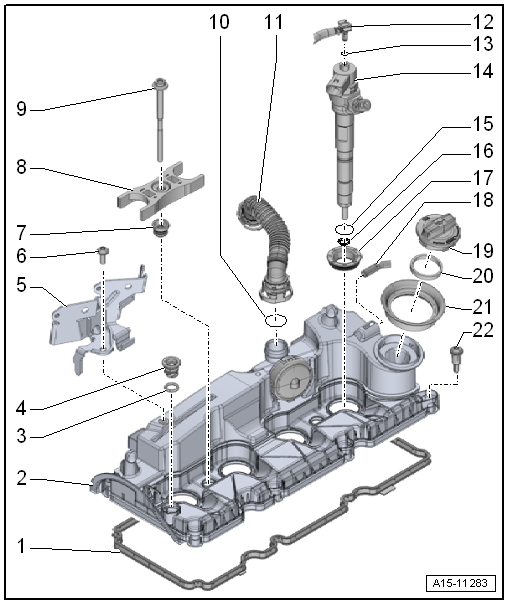

Seat Leon (2013-2020) Manual de Taller: Cuadro de montaje - Tapa de la culata
1 - Junta
- Sustituir si presenta daños o fugas
2 - Tapa de la culata
3 - Anillo toroidal
4 - Tapón
5 - Soporte
- Para conducciones eléctricas
6 - Tornillo
7 - Boquilla
8 - Mordaza de sujeción
9 - Tornillo
10 - Anillo toroidal
11 - Tubo flexible
- Para el elemento de desaireación del cárter del cigüeñal
- Para desmontar, presionar las teclas de desbloqueo
12 - Conducto de retorno de combustible
13 - Anillo toroidal
14 - Inyector
- Respetar las reglas de limpieza
- Cuadro de montaje
15 - Anillo toroidal
16 - Junta de protección térmica
17 - Retén
- Para unidad de inyección
- Sustituir
18 - Tubo flexible de depresión
19 - Tapa de cierre
20 - Junta
21 - Boquilla
22 - Tornillo
- Sustituir si la junta está dañada
- Par de apriete y secuencia de apriete

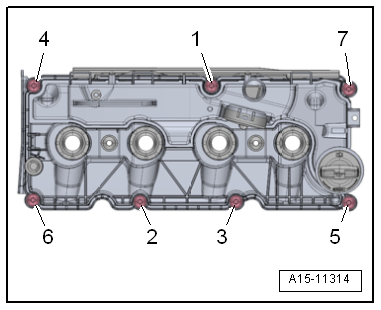

Tapa de la culata - par y orden de apriete
- Apretar los tornillos de la tapa de culata a 9 Nm siguiendo
la secuencia -1... 7-.

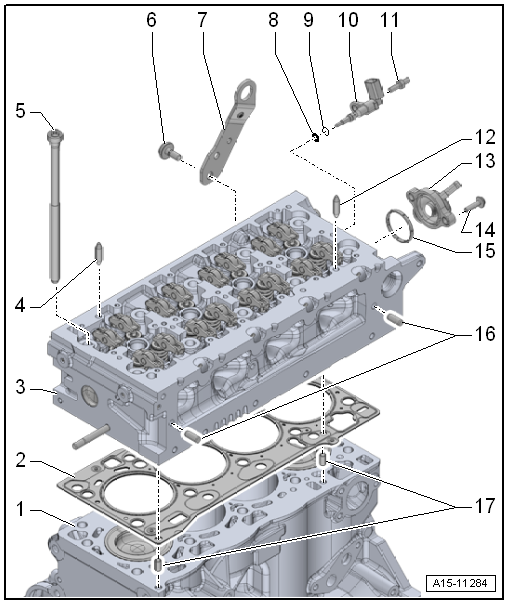

Cuadro de montaje - Culata
1 - Bloque motor
2 - Junta de la culata
- Sustituir
- Identificación de la junta de la culata
- Tras sustituir hay que cambiar el refrigerante y el aceite del
motor.
3 - Culata
- Desmontar y montar
- La culata desmontada debe depositarse únicamente sobre una
superficie esponjosa; de lo contrario se pueden dañar las bujías
- Examinar si hay deformaciones
- no se debe modificar a posteriori
- Antes de montar, comprobar si los dos manguitos de ajuste para el
centrado de la culata están en el bloque motor
- Tras sustituir hay que cambiar el refrigerante y el aceite del motor
4 - Pasador de ajuste
- Para carcasa de los árboles de levas
5 - Tornillo
- Sustituir
- Aflojar respetando la secuencia indicada
- Par de apriete y secuencia de apriete
6 - Tornillo
7 - Argolla del motor
8 - Anillo distanciador
- Sustituir si presenta daños
9 - Anillo toroidal
- Sustituir
- Humedecer con líquido refrigerante
10 - Sensor de temperatura del líquido refrigerante -G62-
11 - Tornillo doble
12 - Pasador de ajuste
- Para carcasa de los árboles de levas
13 - Manguito de empalme
- Para tubos flexibles de líquido refrigerante
14 - Tornillo
15 - Retén
16 - Pasador de ajuste
- Para colector de admisión con intercooler
17 - Manguitos de ajuste
Examinar posibles deformaciones de la culata

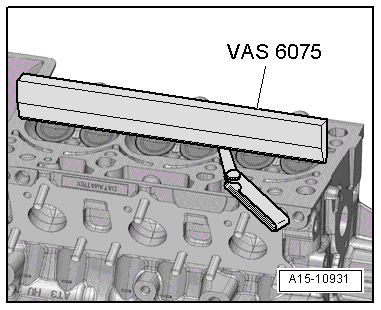

- Comprobar en varios lugares si la culata está deformada con
ayuda de una regla de filo de 500 mm -VAS 6075- y una galga.
- Deformación máxima permitida: 0,1 mm.
Aviso
Las culatas para motores TDI no se deben repasar.

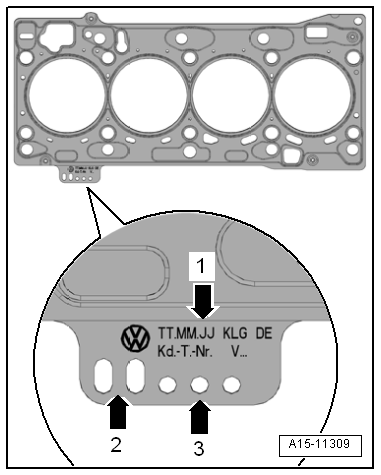

Identificación de la junta de la culata
1 - Número de pieza
2 - No tener en cuenta
3 - Agujeros
Aviso
En función de la cota de voladizo de los pistones, variará
el espesor de la junta de la culata a montar. Si sólo se sustituye la junta de la
culata, montar una junta de la culata nueva con la misma
identificación.
Culata - par y orden de apriete
Aviso
Sustituir los tornillos que se someten a reapriete
goniométrico.

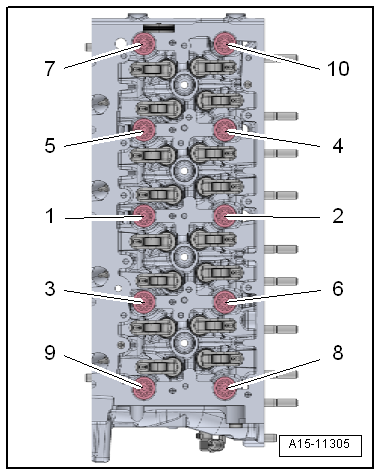

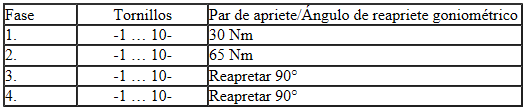

- Apretar los tornillos en etapas según la secuencia que se
muestra:
