Seat Leon (2013-2020) Manual de Taller: Depósito del líquido de frenos: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Abrazaderas aprisionadoras para tubos flexibles hasta 25 mm -3094-

W00-11130

  • Equipo de carga y purga de aire para frenos -VAS 5234- con adaptador -VAS 5234/1A-

Desmontar:

W00-11277

- Aspirar del depósito el máximo del líquido de frenos que sea posible, utilizando el aparato de llenado y purga de aire de frenos -VAS 5234- y adaptador -VAS 5234/1-.

- Hay que recubrir la zona situada por debajo del cilindro maestro del freno con un número suficiente de trapos que no suelten hilacha para protegerla del líquido de frenos que pueda salir.

Motor TFSI y TDI excepto 1.4l TFSI:

E47-10017

- Desmontar el tubo de conducción de aire -1-; para ello, soltar las abrazaderas -flechas-.

  Aviso

El tubo de conducción de aire va montado en función del modelo.

E45-10063

Vehículos con cambio manual:

- Estrangular el tubo flexible de reflujo -1- de la bomba del embrague con una abrazadera aprisionadora -3094-.

Continua para todos los vehículos:

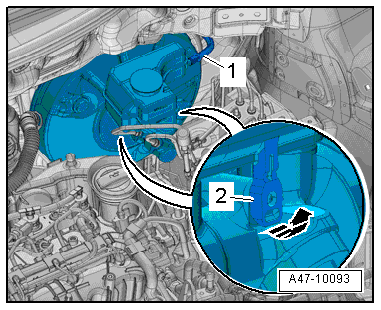

A47-10093

- Desacoplar el conector eléctrico del contacto de advertencia para el nivel del líquido de frenos --F34---2-.

A46-10191

- Desbloquear a izquierda y derecha los encastres -2--flecha- y sacar el depósito del líquido de frenos de los tapones junta hacia arriba.

  Aviso

Apartar un poco y con cuidado la tubería de freno.

Montar:

El montaje se efectúa en el orden inverso, teniendo en cuenta lo siguiente:

- Antes de colocar el depósito del líquido de frenos, humedecer las juntas con líquido de frenos.

- Colocar el depósito del líquido de frenos.

  ¡Atención!

Asegurarse de que el depósito del líquido de frenos encastra en los encastres y asienta firmemente.

A47-10093

- Acoplar el conector eléctrico del contacto de advertencia del nivel del líquido de frenos -F34--2-.

Motor TFSI y TDI excepto 1.4l TFSI:

A46-10191

- Montar el tubo de conducción de aire -1-; para ello, apretar las abrazaderas -flechas-.

  Aviso

El tubo de conducción de aire va montado en función del modelo.

Continua para todos los motores

- Purgar el sistema de frenos "Sistema hidráulico".

  ¡Atención!

Cerciorarse de que los frenos funcionen correctamente antes de realizar el primer recorrido.

E45-10063
