Seat Leon (2013-2020) Manual de Taller: Cuadro de montaje - Respaldo delantero

Cuadro de montaje - Respaldo delantero, modelo 2 puertas

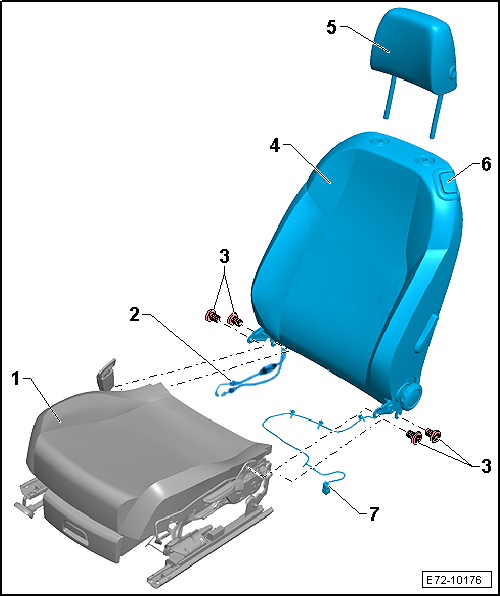

Respaldo del asiento

1 - Bandeja del asiento

2 - Cable Bowden

• Para acceso asistido
• 2 unidades
• Desmontaje y montaje,

3 - Tornillo

• 4 unidades
• Autoblocante
• Sustituir
• Hay que limpiar los taladros roscados de los tornillos, por ejemplo, con un macho de roscar
• 33 Nm

4 - Respaldo del asiento

• Desmontar y montar

5 - Apoyacabezas

• Desmontar y montar

6 - Desbloqueo del respaldo

• Desmontar y montar

7 - Mazo de cables eléctrico

• Del airbag lateral a la estación de interconexión
• En función de la variante de equipamiento pueden haber más ramales de cables (por ejemplo para la calefacción del respaldo)

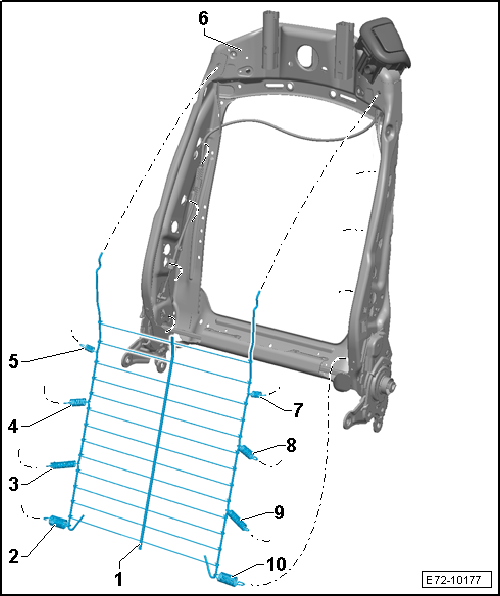

Estera elástica

1 - Estera elástica

• Desmontar y montar
• Se puede montar y desmontar con o sin muelles de tracción

2 - Muelle inferior

3 - Muelle central

4 - Muelle central

5 - Muelle superior

6 - Armazón del respaldo

7 - Muelle superior

8 - Muelle central

9 - Muelle central

10 - Muelle inferior

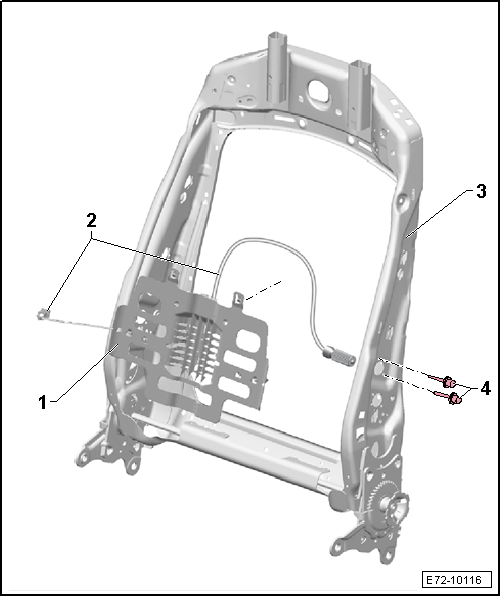

Apoyo lumbar

1 - Apoyo lumbar

• Desmontar y montar

2 - Fijación lateral y cable de accionamiento

• No existe pieza de recambio

3 - Armazón del respaldo

4 - Tornillo

• 2 unidades

Cuadro de montaje - Respaldo delantero, modelo 4 puertas y ST

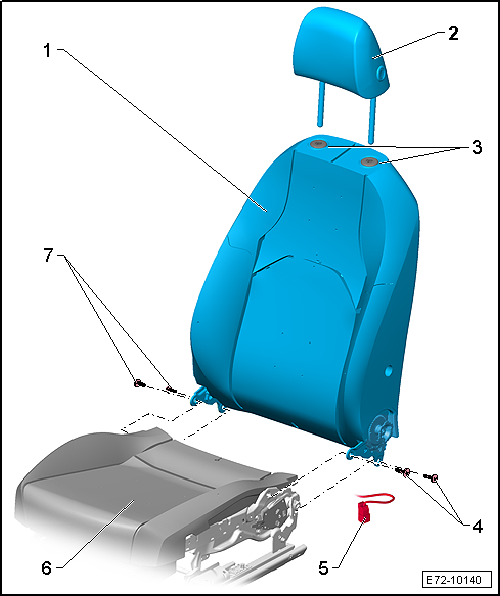

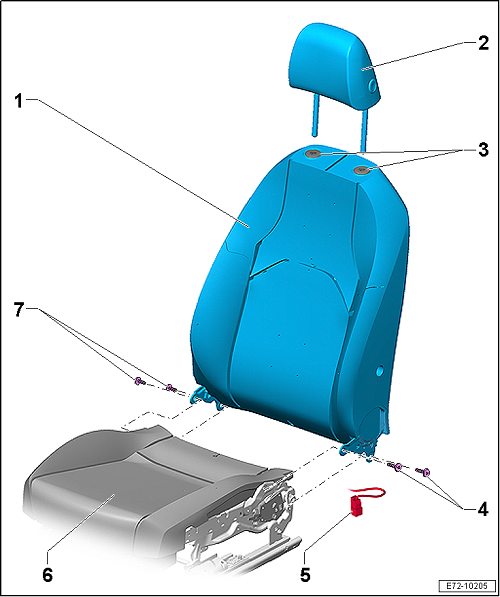

Respaldo del asiento, asiento de ajuste manual

1 - Respaldo del asiento

• Desmontar y montar

2 - Apoyacabezas

• Desmontar y montar

3 - Guía del apoyacabezas

• Desmontar y montar

4 - Tornillo

• 2 unidades
• Autoblocante
• Sustituir
• Hay que limpiar los taladros roscados de los tornillos, por ejemplo, con un macho de roscar
• 33 Nm

5 - Mazo de cables eléctrico

• Del airbag lateral a la estación de interconexión
• En función de la variante de equipamiento pueden haber más ramales de cables (por ejemplo para la calefacción del respaldo)

6 - Banqueta del asiento

7 - Tornillo

• 2 unidades
• Autoblocante
• Sustituir
• Hay que limpiar los taladros roscados de los tornillos, por ejemplo, con un macho de roscar
• 33 Nm

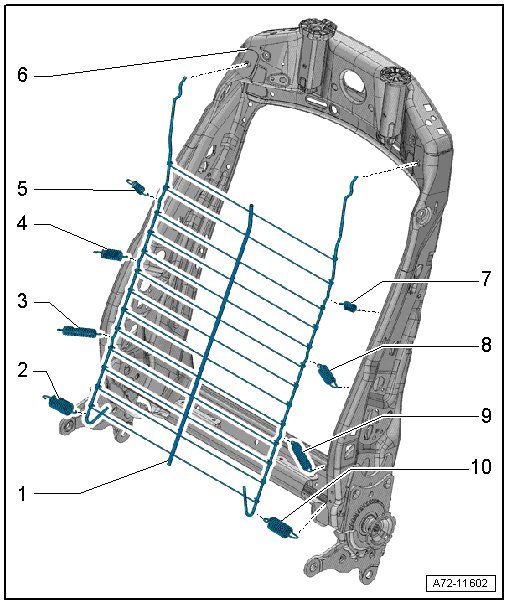

Estera elástica

1 - Estera elástica

• Desmontar y montar
• Se puede montar y desmontar con o sin muelles de tracción

2 - Muelle inferior

3 - Muelle central

4 - Muelle central

5 - Muelle superior

6 - Armazón del respaldo

7 - Muelle superior

8 - Muelle central

9 - Muelle central

10 - Muelle inferior

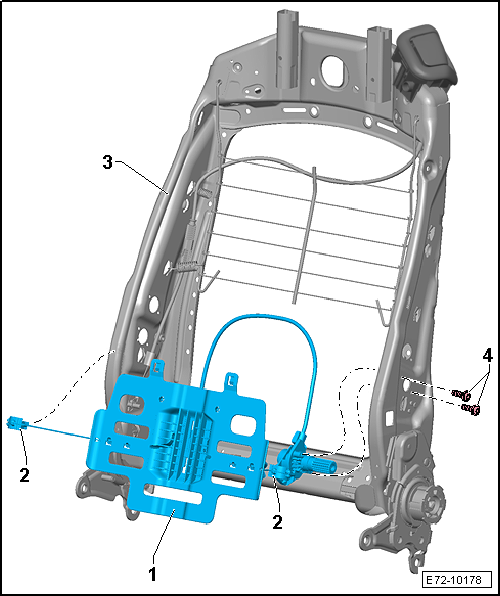

Apoyo lumbar

1 - Apoyo lumbar

• Desmontar y montar

2 - Fijación lateral y cable de accionamiento

• No existe pieza de recambio

3 - Armazón del respaldo

4 - Tornillo

• 2 unidades

Respaldo del asiento, asiento de ajuste eléctrico

• El ajuste eléctrico solo se encuentra disponible en el asiento del conductor.
• La figura muestra el asiento delantero de un vehículo con el volante a la izquierda. El asiento delantero de los vehículos con el volante a la derecha es simétrico.

1 - Respaldo del asiento

• Desmontar y montar

2 - Apoyacabezas

• Desmontar y montar

3 - Guía del apoyacabezas

• Desmontar y montar

4 - Tornillo

• 2 unidades
• Autoblocante
• Sustituir
• Hay que limpiar los taladros roscados de los tornillos, por ejemplo, con un macho de roscar
• 33 Nm

5 - Mazo de cables eléctrico

• Del airbag lateral a la estación de interconexión
• En función de la variante de equipamiento pueden haber más ramales de cables (por ejemplo para la calefacción del respaldo)

6 - Banqueta del asiento

7 - Tornillo

• 2 unidades
• Autoblocante
• Sustituir
• Hay que limpiar los taladros roscados de los tornillos, por ejemplo, con un macho de roscar
• 33 Nm

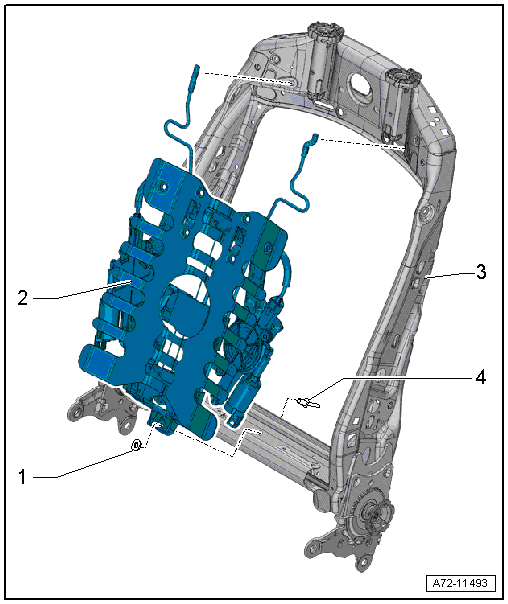

Apoyo lumbar eléctrico

1 - No existe pieza de recambio

• Arandela fundida en el apoyo lumbar

2 - Apoyo lumbar

• Lado del conductor con motor para regulación longitudinal del apoyo lumbar del asiento del conductor -V125-/motor para regulación vertical del apoyo lumbar del asiento del conductor -V129-
• Desmontar y montar

3 - Marco del respaldo

4 - Remache

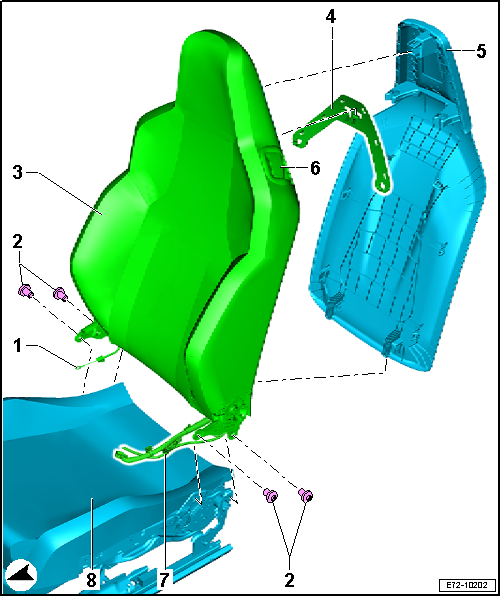

Cuadro de montaje - Respaldo delantero Bucket

1 - Cable Bowden

• Variante de equipamiento, versión 2 puertas
• Para acceso asistido
• 2 unidades
• Desmontaje y montaje,

2 - Tornillo

• 4 unidades
• Autoblocante
• Sustituir
• Hay que limpiar los taladros roscados de los tornillos, por ejemplo, con un macho de roscar
• 33 Nm

3 - Respaldo del asiento

• Desmontar y montar

4 - Perfil aprisionador

• Para el tapizado y acolchado

5 - Tapa del respaldo

• Desmontar y montar

6 - Desbloqueo del respaldo/acceso asistido

• Variante de equipamiento, versión 2 puertas
• Cuadro de montaje
• Desmontar y montar

7 - Mazo de cables eléctrico

• Del airbag lateral a la estación de interconexión
• En función de la variante de equipamiento pueden haber más ramales de cables (por ejemplo para la calefacción del respaldo)

8 - Banqueta del asiento

Estera elástica

1 - Estera elástica

• Desmontar y montar
• Se puede montar y desmontar con o sin muelles de tracción

2 - Muelle inferior

3 - Muelle central

4 - Muelle central

5 - Muelle superior

6 - Armazón del respaldo

7 - Muelle superior

8 - Muelle central

9 - Muelle central

10 - Muelle inferior
