Seat Leon (2013-2020) Manual de Taller: Mecanismo de accionamiento del cambio: desarmar y ensamblar

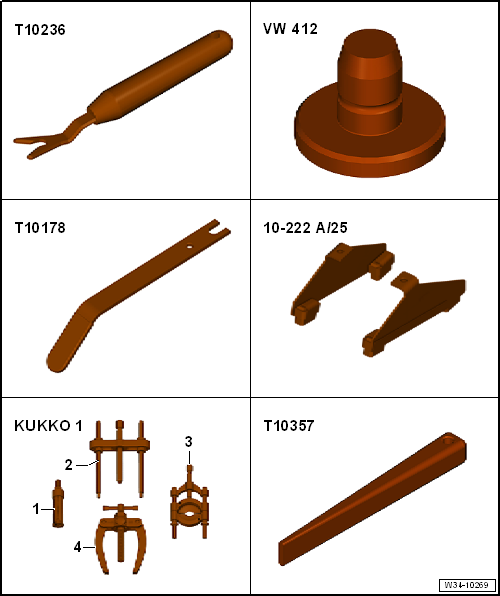

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Herramienta de desbloqueo -T10236-
  • Embutidor de prensa -VW 412-
  • Útil de montaje -T10178-
  • Adaptador -10 - 222 A /25-
  • 2 = Contraapoyo, p. ej. de -Kukko- serie 16
  • Cuña -T10357-

Mecanismo de accionamiento del cambio: desarmar y ensamblar

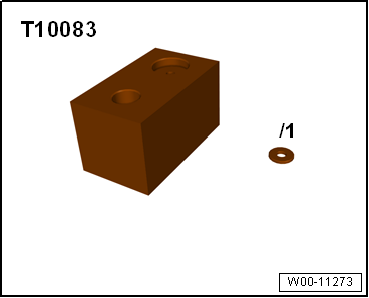

Base -T10083- y arandela de presión -T10083/1-

Consultar el → Catálogo electrónico de piezas de recambio (ETKA) para asignar la grasa.

W00-11273

Desarmar

- Desmontar el mecanismo de accionamiento del cambio.

- Retirar la junta de la caja de protección.

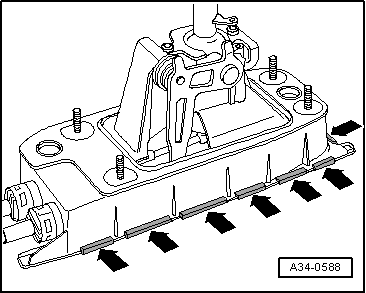

- Abrir las pestañas -flechas- de la placa inferior con un destornillador y retirar la placa (en la figura sólo se señalan las pestañas del lado izquierdo de la placa).

- Retirar la placa inferior.

- Sacar los cables de cambio y selección fuera de la caja de protección.

A34-0588

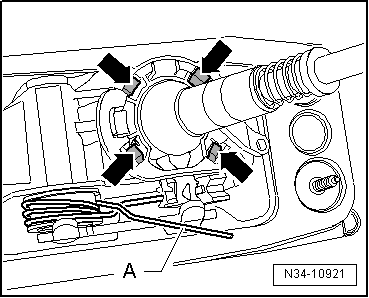

- Levantar el extremo superior -A- del muelle por encima de la pestaña de la escuadra de selección.

- Con un destornillador, empujar las muescas -flechas- del semicojinete hacia la bola donde se aloja la guía de la palanca de cambios; romper las muescas si es preciso.

N34-10921

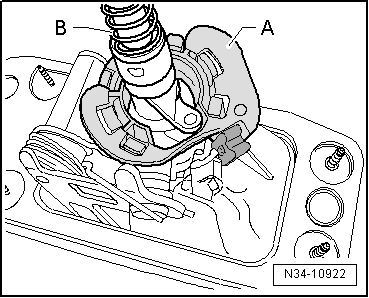

- Desprender el semicojinete -A- de la caja de protección junto con la guía -B-.

- Desencajar luego el semicojinete de la bola en la que va alojada la guía de la palanca de cambios y retirarlo.

N34-10922

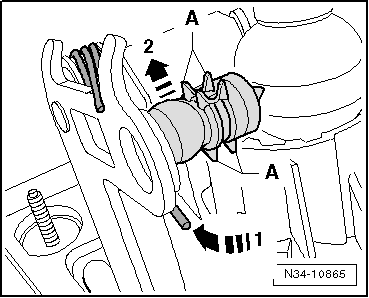

  • Al continuar con las demás operaciones hay que tener cuidado con las guías -A-.
  • Las guías no deberán romperse.

- Levantar el extremo inferior -flecha 1- del muelle hasta el tope, sobre el rebaje de la escuadra de selección.

- Levantar ahora la guía de la palanca de cambios hasta el tope y sacar el pivote esférico fuera de la escuadra de selección -flecha 2-.

N34-10865

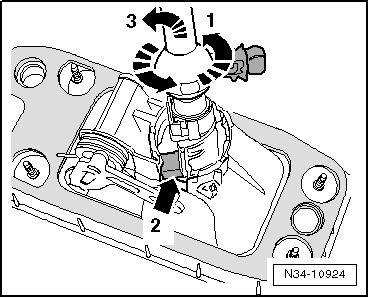

- Girar luego la guía de la palanca de cambios en el sentido de la -flecha 1-.

  • El pivote -flecha 2- tiene que quedar en el rebaje de la caja de protección.

- Sacar luego la guía con la palanca de cambios en el sentido de la -flecha 3-.

N34-10924

Armar

  ¡Atención!

El extremo inferior del muelle -flecha 1- podría caerse del rebaje de la escuadra, de forma súbita e incontrolada, durante la operación que sigue.

- Por ello hay que bajarlo con cuidado del rebaje de la escuadra.

Los extremos del muelle quedan entonces pretensados "en cruz" (se oye un fuerte ruido).

N34-10865

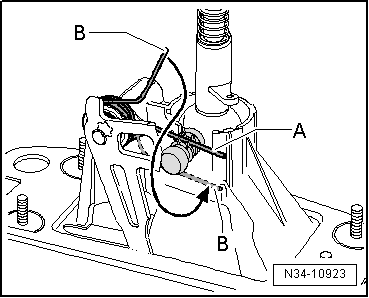

- Distender los dos extremos -A- y -B- girándolos hacia la derecha.

  • Los extremos -A- y -B- deberán apuntar en sentidos opuestos.

N34-10923

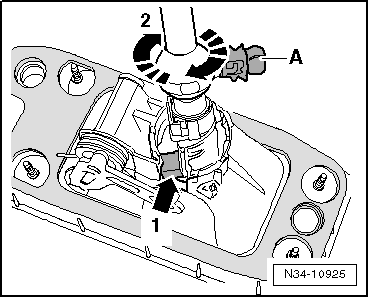

- Introducir la guía de la palanca de cambios en la caja de protección.

  • El pivote -flecha 1- se encuentra aún en el rebaje de la caja de protección.

- Girar la guía de la palanca de cambios en la dirección de la -flecha 2- hasta que el pivote esférico -A- quede encima del rebaje de la caja de protección.

N34-10925

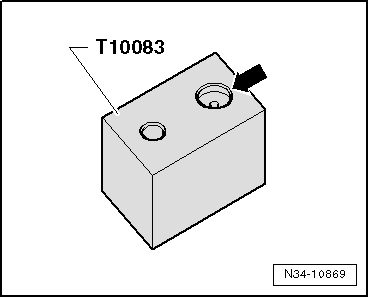

- Colocar la caja de protección, junto con la guía de la palanca de cambios, en la cavidad de mayor tamaño -flecha- de la base -T10083-.

N34-10869

  • La guía de la palanca de cambios deberá sobresalir de la caja de protección hasta el tope.
  Aviso

Para mayor claridad sólo se muestra una parte de la escuadra de selección.

- Colocar el extremo -A- del muelle en la guía por arriba.

- Tirar hacia abajo del extremo -B- del muelle y colocarlo junto a la guía (en el sentido de la rótula).

- Retirar con cuidado la caja de protección, junto con la guía de la palanca de cambios, de la base -T10083-.

N34-10923

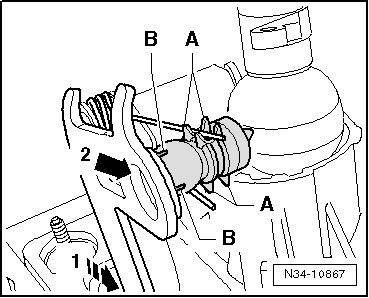

- Mover la escuadra hacia atrás hasta el tope, en el sentido contrario a los taladros de alojamiento de los cables de cambio y selección, -flecha 1-.

- Engrasar el pivote esférico.

- Encajar el pivote esférico en la escuadra -flecha 2-.

  • No dañar las guías -A- ni las pestañas -B-.

N34-10867

- Colocar la caja de protección, junto con la guía de la palanca de cambios, en la cavidad de mayor tamaño -flecha- de la base -T10083-.

N34-10869

  • La guía de la palanca de cambios deberá sobresalir de la caja de protección hasta el tope.

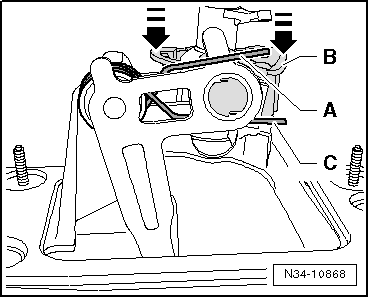

- Levantar el extremo superior -A- del muelle por encima del pivote de la escuadra de selección.

  • Utilizar un semicojinete nuevo -B-.

- Engrasar el semicojinete y la bola en la que se aloja la guía de la palanca de cambios.

- Encajar el semicojinete, hasta el tope, en la bola donde se aloja la guía de la palanca de cambios.

- Retirar la caja de protección de la base -T10083-.

- Meter el extremo inferior -C- del muelle por la guía.

- Levantar el extremo superior -A- del muelle por encima del pivote de la escuadra de selección para introducirlo en la guía.

- Encajar el semicojinete en la caja de protección -flechas-.

  • Deberán encastrar todas las pestañas.

- Montar los cables de conexión y selección.

N34-10868

Fijar la placa inferior a la caja de protección.

- Colocar una junta nueva en la placa inferior.

  ¡Atención!

Existe peligro de dañar la caja de protección y la placa inferior.

Tensar sólo ligeramente la caja de protección.

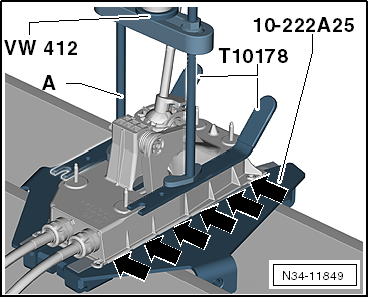

- Fijar la placa inferior cerrando para ello las pestañas -flechas- de todo el contorno (en la figura sólo se señalan las pestañas del lado izquierdo de la placa).

- Las pestañas se puede doblar con la cuña -T10357-.

-A- = Contraapoyo, p. ej. de -Kukko- serie 16

- Colocar una junta nueva sobre la caja de protección.

- Montar el mecanismo de accionamiento del cambio.

- Ajustar el mecanismo de accionamiento del cambio.

N34-11849
