Seat Leon (2013-2020) Manual de Taller: Cuadro de montaje - Cinturón de seguridad trasero lateral de tres puntos de anclaje

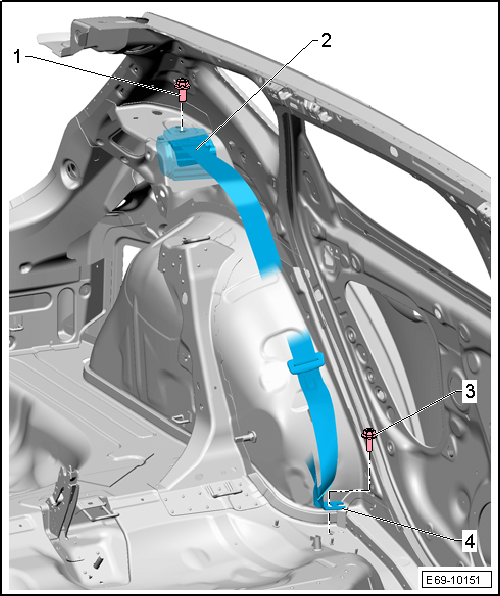

Cinturón de seguridad posterior lateral de tres puntos de anclaje: cuadro general de montaje, modelo 2 puertas

1 - Tornillo

• Si se desmontó a raíz de un accidente con el cinturón abrochado hay que sustituir el tornillo
• 40 Nm

2 - Enrollador automático del cinturón

• Desmontar y montar

3 - Tornillo

• Si se desmontó a raíz de un accidente con el cinturón abrochado hay que sustituir el tornillo
• 40 Nm

4 - Herraje final del cinturón posterior lateral

• Desmontar y montar

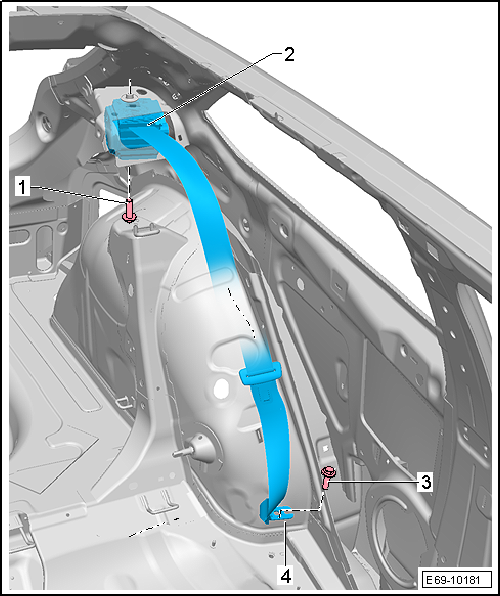

Cinturón de seguridad posterior lateral de tres puntos de anclaje: cuadro general de montaje, modelo 4 puertas

1 - Tornillo

• Si se desmontó a raíz de un accidente con el cinturón abrochado hay que sustituir el tornillo
• 40 Nm

2 - Enrollador automático del cinturón

• Desmontar y montar

3 - Tornillo

• Si se desmontó a raíz de un accidente con el cinturón abrochado hay que sustituir el tornillo
• 40 Nm

4 - Herraje final del cinturón posterior lateral

• Desmontar y montar

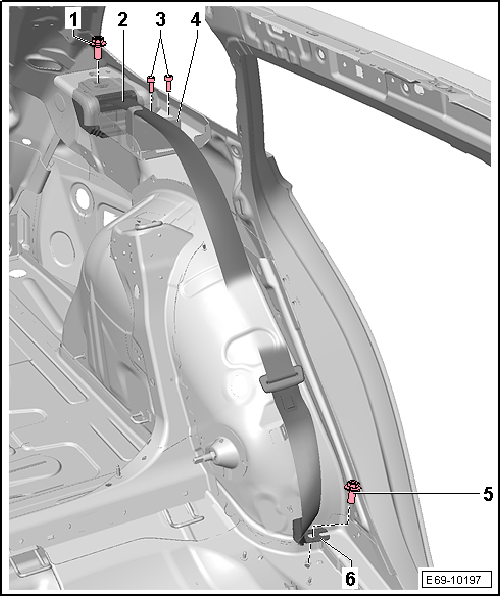

Cinturón de seguridad posterior lateral de tres puntos de anclaje: cuadro general de montaje, modelo ST

1 - Tornillo

• Si se desmontó a raíz de un accidente con el cinturón abrochado hay que sustituir el tornillo
• 40 Nm

2 - Enrollador automático del cinturón

• Desmontar y montar

3 - Tornillo

• 2 unidades
• 8 Nm

4 - Guía del cinturón de seguridad

• Desmontar y montar

5 - Tornillo

• Si se desmontó a raíz de un accidente con el cinturón abrochado hay que sustituir el tornillo
• 40 Nm

6 - Herraje final del cinturón posterior lateral

• Desmontar y montar

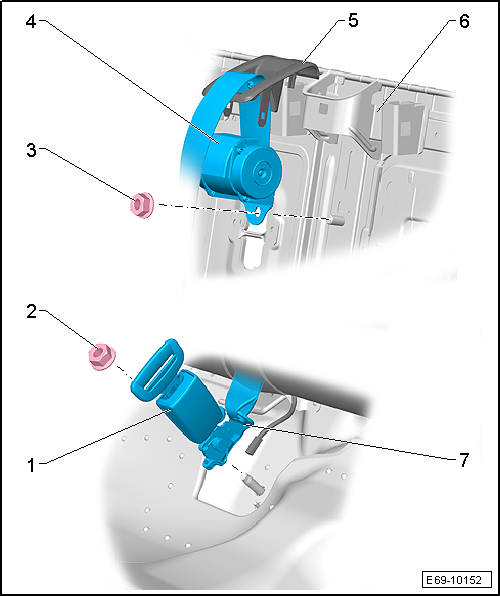

Cuadro de montaje - Cinturón de seguridad trasero central de tres puntos de anclaje

1 - Cierre del cinturón

• Con conmutador del cinturón posterior lado acompañante -E259-
• Desmontar y montar
• Sustituir siempre si se disparó el pretensor estando abrochado del cinturón
• Debe estar en el tope al apretar la tuerca

2 - Tuerca

• Si se desmontó a raíz de un accidente con el cinturón abrochado hay que sustituir la tuerca
• 40 Nm

3 - Tuerca

• Si se desmontó a raíz de un accidente con el cinturón abrochado hay que sustituir la tuerca
• 40 Nm

4 - Enrollador automático del cinturón

• Desmontar y montar

5 - Guía del cinturón posterior central

• sustituir toda la guía del cinturón si estuviera dañada.
• Desmontar y montar
• Presionar hasta que encastre de forma audible

6 - Respaldo del asiento posterior 2/3 a la derecha

7 - Herraje final del cinturón posterior central

• Desmontar y montar

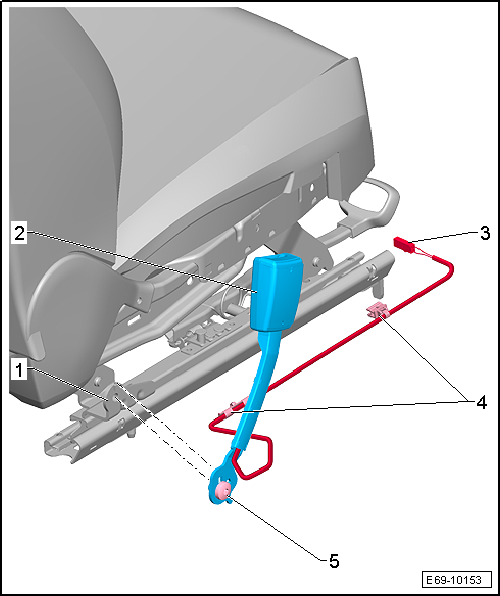

Cuadro de montaje - Cierre del cinturón delantero

1 - Asiento anterior

• Desmontar y montar

2 - Cierre de cinturón anterior

• Lado del conductor: con conmutador del cinturón del conductor -E24-
• Lado del acompañante: con conmutador del cinturón del acompañante -E25-
• Desmontar y montar
• Sustituir siempre si se disparó el pretensor estando abrochado del cinturón

3 - Conector eléctrico

• para conmutador del cinturón

4 - Grapa para cables

• Enclavar en la banqueta del asiento

5 - Tornillo

• Si se desmontó a raíz de un accidente con el cinturón abrochado hay que sustituir el tornillo
• 34 Nm

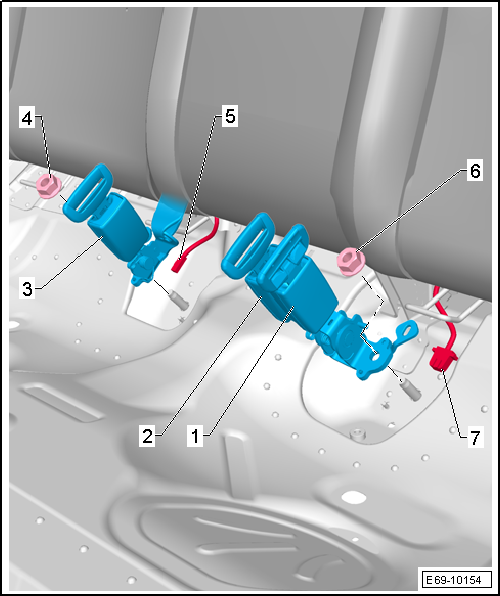

Cuadro de montaje - Cierre del cinturón trasero

1 - Cierre del cinturón izquierdo

• Con conmutador del cinturón posterior lado conductor -E258-
• Desmontar y montar
• Sustituir siempre si se disparó el pretensor estando abrochado del cinturón
• Al atornillar hay que apretar el cierre del cinturón contra el tope
• Debe estar junto al tope

2 - Cierre del cinturón en el centro

• Con conmutador del cinturón central posterior -E609-
• Desmontar y montar
• Sustituir siempre si se disparó el pretensor estando abrochado del cinturón
• Al atornillar hay que apretar el cierre del cinturón contra el tope
• Debe estar junto al tope

3 - Cierre de cinturón derecho con herraje final del cinturón posterior al centro

• Con conmutador del cinturón posterior lado acompañante -E259-
• Desmontar y montar
• Sustituir siempre si se disparó el pretensor estando abrochado del cinturón
• Debe estar en el tope al apretar la tuerca

4 - Tuerca

• Si se desmontó a raíz de un accidente con el cinturón abrochado hay que sustituir el tornillo
• 40 Nm

5 - Conector eléctrico

• Para conmutador del cinturón posterior lado acompañante -E259-

6 - Tuerca

• Si se desmontó a raíz de un accidente con el cinturón abrochado hay que sustituir el tornillo
• 40 Nm

7 - Conector eléctrico

• Para conmutador del cinturón posterior, lado del conductor -E258- y conmutador del cinturón central posterior -E609-
