Seat Leon (2013-2020) Manual de Taller: Cinturón de seguridad trasero de tres puntos de anclaje: desmontar y montar

Seat Leon (2013-2020) Manual de Taller | Carrocería | Carrocería trabajos de montage interior | Protección de ocupantes | Cinturón de seguridad trasero de tres puntos de anclaje: desmontar y montar

Cinturón de seguridad de tres puntos de anclaje posterior exterior: desmontar y montar, modelo 2 puertas

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica -VAG 1331-

Desmontar

- Desmontar el revestimiento superior del montante C.

W00-11166

- Extraer el tornillo -1- en el herraje terminal del cinturón de seguridad -2-.

A69-10917

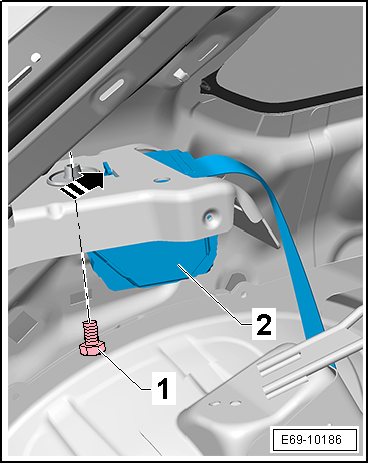

- Extraer el tornillo -1- del cinturón de seguridad -2-.

- Desplazar el cinturón de seguridad de tres puntos de anclaje -2- hacia adelante -flecha- y sacarlo del alojamiento.

Montar

- Si debido a un accidente se desmontan componentes del sistema de cinturones, se tienen que sustituir los tornillos del sistema.

E69-10186

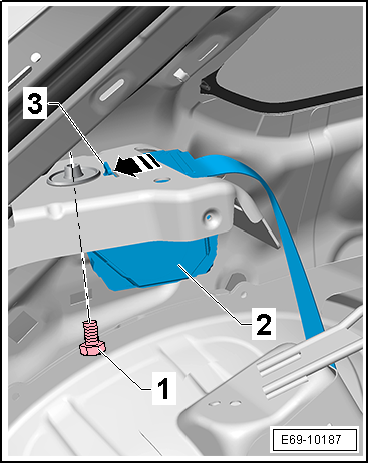

- Colocar el cinturón de seguridad de tres puntos -2- con la protección contra torcedura en el alojamiento -3-.

- Presionar hacia atrás el cinturón de seguridad de tres puntos -2- hasta el tope -flecha- y apretar el tornillo -1- al mismo tiempo.

E69-10187

  • La pestaña de fijación -flecha- en la chapa del piso debe quedar en el rebaje del herraje terminal del cinturón -2-

- Apretar el tornillo -1- en el herraje terminal del cinturón.

El resto del montaje se realiza en el orden inverso de operaciones.

Pares de apriete

  • "Cinturón de seguridad posterior lateral de tres puntos de anclaje: cuadro general de montaje, modelo 2 puertas"

A69-10917

Cinturón de seguridad de tres puntos de anclaje posterior exterior: desmontar y montar, modelo 4 puertas

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica -VAG 1331-

Desmontar

- Desmontar el revestimiento superior del montante C.

W00-11166

- Extraer el tornillo -1- en el herraje terminal del cinturón de seguridad -2-.

- Desplazar el cinturón de seguridad de tres puntos de anclaje -2- hacia atrás -flecha- y sacarlo del alojamiento.

A69-10917

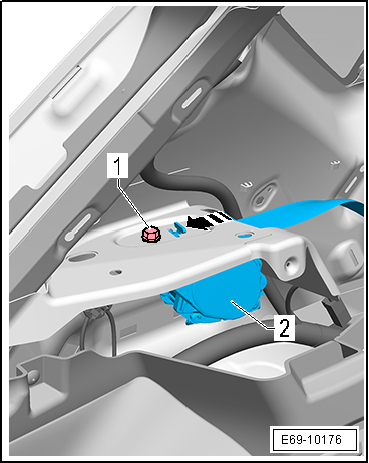

- Retirar el tornillo -1-.

E69-10176

Montar

- Si debido a un accidente se desmontan componentes del sistema de cinturones, se tienen que sustituir los tornillos del sistema.

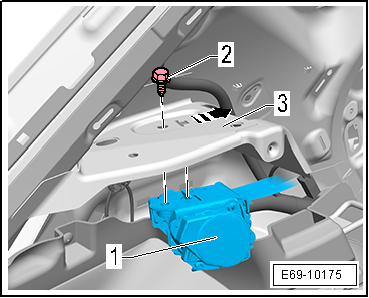

- Colocar el cinturón de seguridad de tres puntos -1- con la protección contra torcedura en el alojamiento -3-.

- Presionar hacia delante el cinturón de seguridad de tres puntos -1- hasta el tope -flecha- y apretar el tornillo -2- al mismo tiempo.

E69-10175

  • La pestaña de fijación -flecha- en la chapa del piso debe quedar en el rebaje del herraje terminal del cinturón -2-

- Apretar el tornillo -1- en el herraje terminal del cinturón.

El resto del montaje se realiza en el orden inverso de operaciones.

A69-10917

Pares de apriete

  • "Cinturón de seguridad posterior lateral de tres puntos de anclaje: cuadro general de montaje, modelo 4 puertas"

Cinturón de seguridad de tres puntos de anclaje posterior exterior: desmontar y montar, modelo ST

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica -VAG 1331-

Desmontar

- Desmontar la consola de la bandeja trasera.

W00-11166

- Extraer el tornillo -1- en el herraje terminal del cinturón de seguridad -2-.

- Desplazar el cinturón de seguridad de tres puntos de anclaje -2- hacia atrás -flecha- y sacarlo del alojamiento.

- Desmontar el revestimiento soporte bandeja.

A69-10917

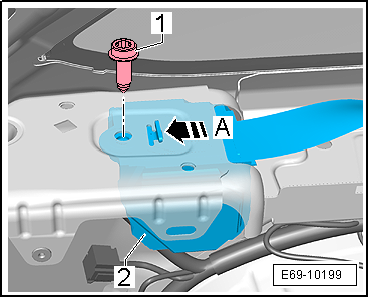

- Retirar el tornillo -1-.

- Desplazar el cinturón de seguridad de tres puntos -2- en la dirección de la -flecha-.

- Retirar el cinturón de seguridad de tres puntos -2- de su alojamiento.

E69-10199

Montar

- Si debido a un accidente se desmontan componentes del sistema de cinturones, se tienen que sustituir los tornillos del sistema.

- Colocar el cinturón de seguridad de tres puntos -2- en su alojamiento.

- Presionar hacia delante el cinturón de seguridad de tres puntos -2- hasta el tope en la dirección contraría a la -flecha- y apretar el tornillo -1- al mismo tiempo.

E69-10199

  • La pestaña de fijación -flecha- en la chapa del piso debe quedar en el rebaje del herraje terminal del cinturón -2-

- Apretar el tornillo -1- en el herraje terminal del cinturón.

El resto del montaje se realiza en el orden inverso de operaciones.

A69-10917

Pares de apriete

  • "Cinturón de seguridad posterior lateral de tres puntos de anclaje: cuadro general de montaje, modelo ST"

Cinturón de seguridad de tres puntos de anclaje, con pretensor, atrás en el centro: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica -VAG 1331-

Desmontar

- Desmontar la banqueta del asiento posterior.

- Desmontar el respaldo posterior.

- Desmontar el tapizado y el acolchado del respaldo posterior.

W00-11166

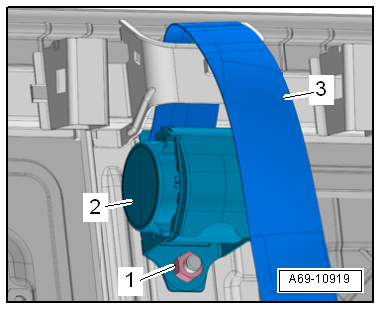

- Desenroscar las tuercas -1-.

- Desenganchar el cinturón de seguridad de tres puntos de anclaje -2- y quitarlo.

- Sacar la banda del cinturón -3-.

Montar

- Si debido a un accidente se desmontan componentes del sistema de cinturones, se tienen que sustituir los tornillos de fijación del sistema.

- Colocar el cinturón de seguridad de tres puntos con el seguro antitorsión en el alojamiento y apretar la tuerca.

El resto del montaje se realiza en el orden inverso de operaciones.

A69-10919

Pares de apriete

  • "Cuadro de montaje - Cinturón de seguridad trasero central de tres puntos de anclaje"
