Cuadro de montaje - Conjunto cojinete de rueda

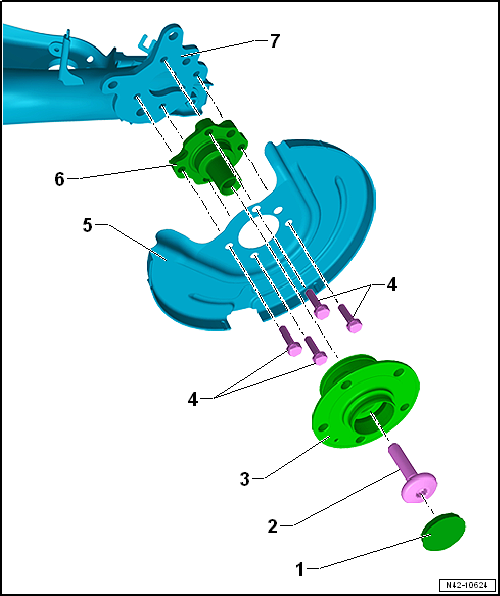

Cuadro de montaje - Conjunto cojinete de rueda, eje de brazos longitudinales interconectados

Cuadro de montaje - Conjunto cojinete de rueda, eje de brazos longitudinales interconectados

1 - Capuchón protector

Sustituir tras el desmontaje
Desencajar y encajar
Para que la estanqueidad sea correcta hay que utilizar siempre una tapa guardapolvo nueva.

2 - Tornillo

Sustituir tras el desmontaje
200 Nm +90º

3 - Conjunto cojinete de rueda

Desmontar y montar
El cojinete y el cubo de la rueda vienen montados juntos en una misma carcasa.
Este conjunto de cojinete de rueda no requiere mantenimiento alguno y no tiene juego, por lo que no se pueden realizar trabajos de ajuste ni de reparación.

4 - Tornillo

Sustituir tras el desmontaje
30 Nm +90º

5 - Chapa calorífuga

6 - Muñón del eje

7 - Cuerpo del eje

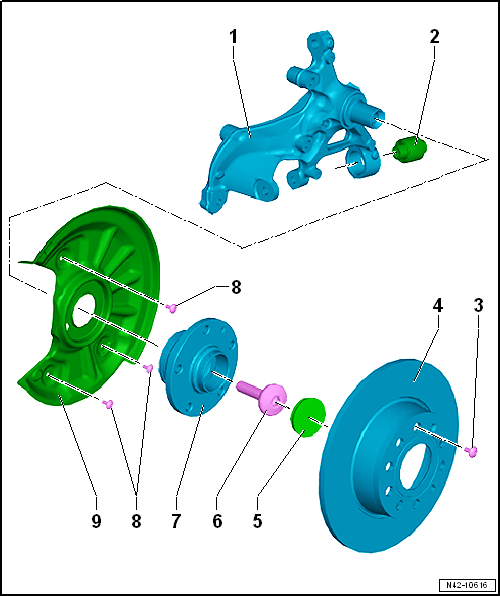

Cuadro de montaje - Conjunto cojinete de rueda, eje multibrazo, tracción delantera

Cuadro de montaje - Conjunto cojinete de rueda, eje multibrazo, tracción delantera

1 - Mangueta

Desmontar y montar

2 - Cojinete de metal-goma

Sustituir

3 - Tornillo

Par de apriete

4 - Disco de freno

Desmontar y montar

5 - Capuchón protector

Sustituir tras el desmontaje
Desencajar y encajar
Para que la estanqueidad sea correcta hay que utilizar siempre una tapa guardapolvo nueva.

6 - Tornillo

Sustituir tras el desmontaje
Antes de atornillar, limpiar los pasos de la rosca del muñón del eje con un macho de roscar.
200 Nm +90º

7 - Conjunto cojinete de rueda

Desmontar y montar
El cojinete y el cubo de la rueda vienen montados juntos en una misma carcasa.
Este conjunto de cojinete de rueda no requiere mantenimiento alguno y no tiene juego, por lo que no se pueden realizar trabajos de ajuste ni de reparación.

8 - Tornillo

Par de apriete

9 - Chapa de protección térmica

Desmontar y montar

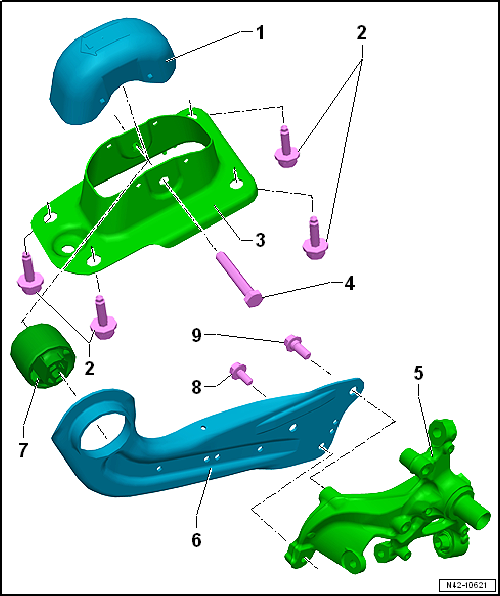

Cuadro de montaje - Brazo longitudinal

Cuadro de montaje - Brazo longitudinal

1 - Cubierta

2 - Tornillo

Sustituir tras el desmontaje
50 Nm +45º

3 - Bloque soporte

4 - Tornillo

Sustituir tras el desmontaje
90 Nm +90º

5 - Mangueta

Diferentes versiones

6 - Brazo oscilante longitudinal

Desmontar y montar

7 - Cojinete de metal-goma

Tener en cuenta la posición de montaje
Sustituir

8 - Tornillo

M12 x 1,5
Sustituir tras el desmontaje
70 Nm +90º

9 - Tornillo

M14 x 1,5
Sustituir tras el desmontaje
70 Nm +90º
