Seat Leon (2013-2020) Manual de Taller: Cojinetes de metal-goma de la mangueta: sustituir

Cojinete de metal-goma de la mangueta: sustituir, tracción delantera

Cojinete de metal-goma de la mangueta: sustituir, tracción delantera

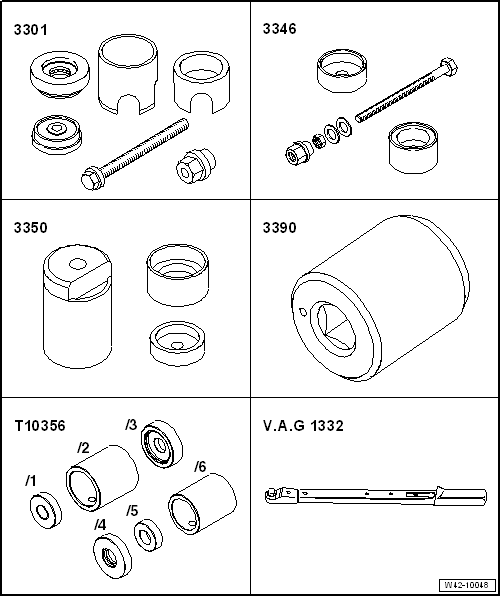

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Útil de montaje -3301-
  • Útil de montaje -3346-
  • Útil de montaje -3350-
  • Útil de montaje -T10356-
  • Elemento de arrastre -3390-
  • Llave dinamométrica -V.A.G 1332-

Desmontar

- Aflojar los tornillos de rueda.

- Elevar el vehículo.

- Desmontar la rueda.

Vehículos con sensor de nivel del vehículo

- Desenroscar los tornillos -1-.

- Desmontar el soporte del sensor de nivel del vehículo, trasero izquierdo-2-.

N42-10593

Vehículos con protector antigravilla

- Desmontar el remache expansivo -1-.

- Desenroscar los tornillos -2- del protector antigravilla -3-.

Continuación para todos los vehículos

- Desmontar los muelles.

N42-10610

- Desatornillar la tuerca -1- de la bieleta de acoplamiento -2-.

- Extraer la bieleta de acoplamiento -2- de la barra estabilizadora -3-.

N42-10596

- Desenroscar la tuerca -1- y extraer el tornillo -2- de la unión atornillada del amortiguador.

- Desenroscar la tuerca -3- y extraer el tornillo -4- para la unión atornillada de la mangueta.

A42-10672

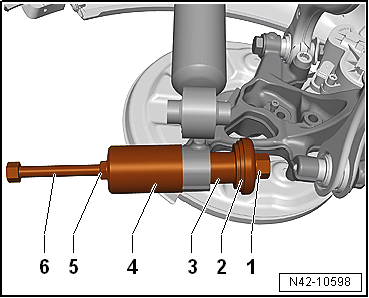

Desencajar el cojinete de metal-goma

1 - Tuerca -3346/3-

2 - Arandela de presión del útil de montaje -3301-

3 - Elemento de arrastre -3390-

4 - Casquillo del útil de montaje -3350-

5 - Tuerca

6 - Husillo -3346/2-

- Extraer el cojinete de metal-goma girando la tuerca -3346/3--1-. Al hacerlo retener el husillo -3346/2--6-.

N42-10598

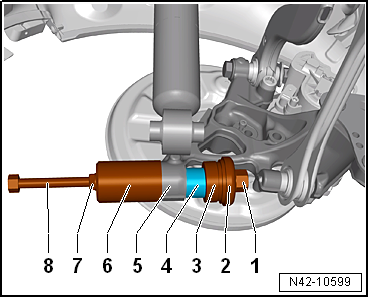

Encajar el cojinete de metal-goma

1 - Tuerca -3346/3-

2 - Arandela de presión del útil de montaje -3301-

3 - Elemento de presión -T10356/5-

4 - Cojinete de metal-goma

5 - Mangueta

6 - Casquillo del útil de montaje -3350-

7 - Tuerca

8 - Husillo -3346/2-

- Apretar el cojinete de metal-goma girando la tuerca -3346/3--1- hasta el tope. Al hacerlo retener el husillo -3346/2--8-.

N42-10599

  Aviso
  • ¡No utilizar ningún producto lubricante!
  • Colocar el cojinete con mucho cuidado para que no quede ladeado.

Montar

El montaje se efectúa en el orden inverso y teniendo en cuenta lo siguiente:

Pares de apriete

  • "Cuadro de montaje - Conjunto cojinete de rueda"
  • "Cuadro de montaje - Brazo telescópico / amortiguador, muelle, eje multibrazo"
  • "Cuadro de montaje - Barra estabilizadora"
  • "Par de apriete de los tornillos de rueda"
  • Las uniones roscadas con la parte inferior del brazo transversal solo se realizarán en posición de peso en vacío.
  • Efectuar el ajuste básico de la electrónica de amortiguación de las ruedas en vehículos con sensor de nivel del vehículo.
  • Efectuar el ajuste básico de los faros en vehículos con sensor de nivel del vehículo.

Cojinete de metal-goma de la mangueta: sustituir, tracción total

Cojinete de metal-goma de la mangueta: sustituir, tracción total

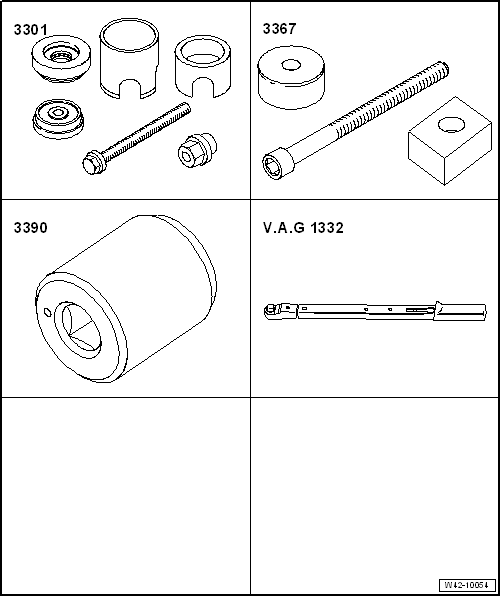

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Útil de montaje -3301-
  • Útil de encaje para ventiladores hidrostáticos -3367-
  • Elemento de arrastre -3390-
  • Llave dinamométrica -V.A.G 1332-

Desmontar

- Soltar los tornillos de rueda.

- Elevar el vehículo.

- Desmontar la rueda.

Vehículos con sensor de nivel del vehículo

- Desenroscar los tornillos -1-.

- Desmontar el soporte del sensor de nivel del vehículo, trasero izquierdo-2-.

N42-10593

Vehículos con protector antigravilla

- Desmontar el remache expansivo -1-.

- Desenroscar los tornillos -2- del protector antigravilla -3-.

Continuación para todos los vehículos

- Desmontar los muelles.

N42-10610

- Desenroscar la tuerca -1- de la bieleta de acoplamiento -2-.

- Extraer la bieleta de acoplamiento -2- de la barra estabilizadora -3-.

N42-10596

- Desenroscar la tuerca -1- y extraer el tornillo -2- de la unión atornillada del amortiguador.

- Desenroscar la tuerca -3- y extraer el tornillo -4- de la unión atornillada de la mangueta.

A42-10672

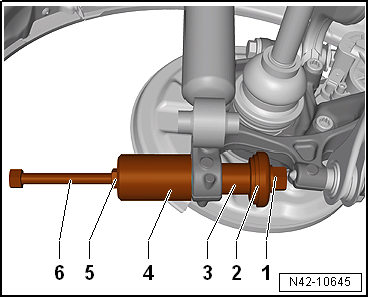

Desencajar el cojinete de metal-goma

1 - Tuerca -3346/3-

2 - Arandela de presión del útil de montaje -3301-

3 - Elemento de arrastre -3390-

4 - Casquillo del útil de montaje -3350-

5 - Tuerca

6 - Husillo -3346/2-

- Extraer el cojinete de metal-goma girando la tuerca -3346/3--1-. Al hacerlo retener el husillo -3346/2--6-.

N42-10645

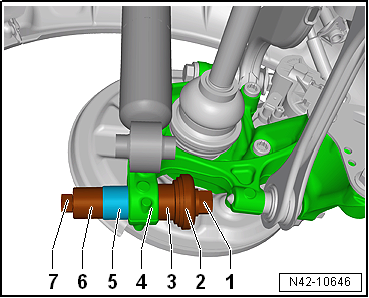

Encajar el cojinete de metal-goma

1 - Tuerca del útil de montaje -3301-

2 - Arandela de presión del útil de montaje -3301-

3 - Útil de presión -3367/2-

4 - Mangueta

5 - Cojinete de metal-goma

6 - Elemento de arrastre -3390-

7 - Husillo del útil de montaje -3301-

- Apretar el cojinete de metal-goma girando la tuerca del útil de montaje -3301--1- hasta el tope. Al hacerlo retener el husillo del útil de montaje -3301--7-.

N42-10646

  Aviso
  • ¡No utilizar ningún producto lubricante!
  • Colocar siempre el cojinete con mucho cuidado en el bisel de la mangueta desde atrás para que no quede ladeado.

Montar

El montaje se efectúa en el orden inverso. Deberá tenerse en cuenta lo siguiente:

Pares de apriete

  • "Cuadro de montaje - Conjunto cojinete de rueda"
  • "Cuadro de montaje - Brazo telescópico / amortiguador, muelle, eje multibrazo"
  • "Cuadro de montaje - Barra estabilizadora"
  • "Par de apriete de los tornillos de rueda"
  • Las uniones roscadas con el brazo transversal inferior solo se deberán realizar con el vehículo en la posición de peso en vacío.
  • Efectuar el ajuste básico de la electrónica de amortiguación de las ruedas en vehículos con sensor de nivel del vehículo.
  • Efectuar el ajuste básico de los faros en vehículos con sensor de nivel del vehículo.
