Seat Leon (2013-2020) Manual de Taller: Cuadro de montaje - Diferencial

Cuadro de montaje: diferencial

  Aviso
  • Antes de colocar los anillos interiores/cojinetes de rodillos cónicos hay que calentarlos hasta aprox. 100 ºC con el calentador inductivo -VAS 6414-. Utilizar para ello guantes de protección.
  • Sustituir conjuntamente los dos cojinetes de rodillos cónicos.
  • Ajustar el diferencial siempre que se cambien los cojinetes de rodillos cónicos, la carcasa del diferencial, la carcasa del cambio o la carcasa del embrague.

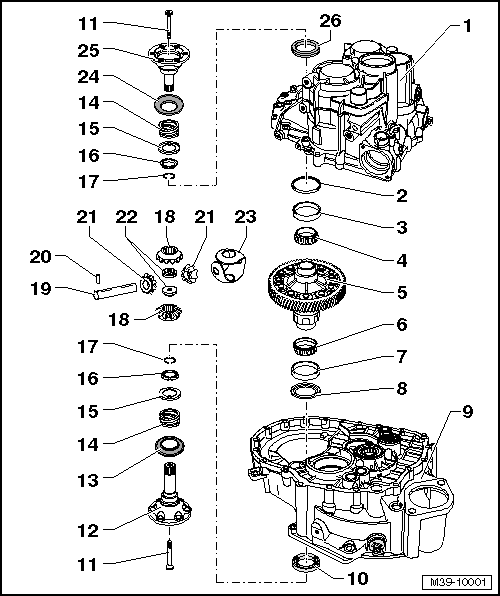

Cuadro de montaje: diferencial

1 - Carcasa del cambio

2 - Arandela de ajuste

  • Para el diferencial
  • Determinar el grosor

3 - Anillo exterior del cojinete de rodillos cónicos

  • Extraer
  • Encajar

4 - Conjunto de anillo interior y cojinete de rodillos cónicos

  • Desencajar
  • Encajar

5 - Carcasa del diferencial

  • Con corona del diferencial

6 - Conjunto de anillo interior y cojinete de rodillos cónicos

  • Desencajar
  • Encajar

7 - Anillo exterior del cojinete de rodillos cónicos

  • Extraer
  • Encajar

8 - Arandela

  • Posición de montaje: el rebaje en el diámetro interior deberá mirar hacia el retén del eje abridado derecho
  • Asignación

9 - Carcasa del embrague

10 - Retén

  • Del eje abridado derecho
  • Asignación
  • Sustituir con la caja de cambios montada

11 - Tornillo cónico

  • Atornillar con la pieza roscada
  • 33 Nm

12 - Eje abridado derecho

13 - Anillo de protección

  • Retirar del eje abridado derecho haciendo palanca a uno y otro lado con ayuda de un destornillador
  • Posición de montaje: la hendidura debe quedar mirando en dirección contraria a los orificios roscados del eje abridado
  • Encajar con la mano hasta el tope
  • Tiene que encastrar con el eje abridado

14 - Muelle de compresión para eje abridado

  • Montado detrás del eje abridado

15 - Arandela de ataque

  • Posición de montaje: collar hacia el muelle de compresión; alma, si lo llevara, hacia el anillo cónico

16 - Anillo cónico

  • Posición de montaje: lado cónico hacia la carcasa del diferencial

17 - Anillo de seguridad

  • Mantiene en posición el anillo cónico, la arandela de ataque y el muelle de compresión cuando el eje abridado está desmontado

18 - Planetario

  • Montar

19 - Eje de satélites

  • Sacar con un punzón
  • Montar

20 - Pasador elástico

  • Para fijar el eje de satélites
  • Desmontar
  • Montar

21 - Satélite

  • Montar

22 - Pieza roscada

  • Montar

23 - Conjunto integral de arandelas de ataque

  • Colocar con aceite para engranajes

24 - Anillo de protección

  • Retirar del eje abridado izquierdo haciendo palanca a uno y otro lado con ayuda de un destornillador
  • Posición de montaje: la hendidura debe quedar mirando en dirección contraria a los orificios roscados del eje abridado
  • Encajar con la mano hasta el tope
  • Tiene que encastrar con el eje abridado

25 - Eje abridado izquierdo

26 - Retén

  • Del eje abridado izquierdo
  • Asignación
  • Sustituir

Cuadro de montaje: diferencial, tracción delantera con bloqueo del diferencial del eje delantero

  Aviso
  • Antes de colocar los anillos interiores/cojinetes de rodillos cónicos hay que calentarlos hasta aprox. 100 ºC con el calentador inductivo -VAS 6414-. Utilizar para ello guantes de protección.
  • Sustituir conjuntamente los dos cojinetes de rodillos cónicos.
  • Ajustar el diferencial siempre que se cambien los cojinetes de rodillos cónicos, la carcasa del diferencial, la carcasa del cambio o la carcasa del embrague.

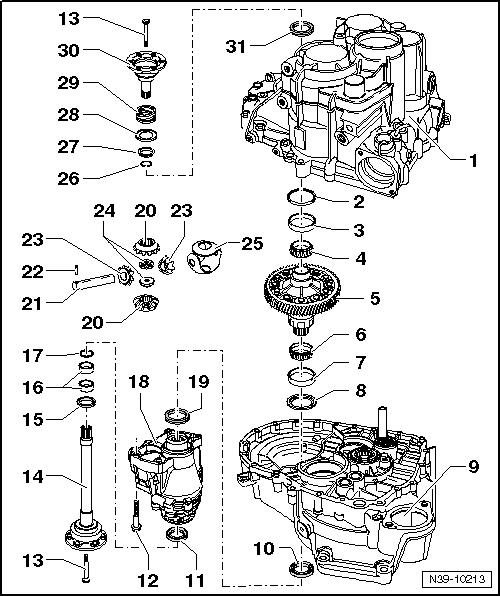

Cuadro de montaje: diferencial, tracción delantera con bloqueo del diferencial del eje delantero

1 - Carcasa del cambio

2 - Arandela de ajuste

  • Para el diferencial
  • Determinar el grosor

3 - Anillo exterior del cojinete de rodillos cónicos

  • Extraer
  • Encajar

4 - Conjunto de anillo interior y cojinete de rodillos cónicos

  • Desencajar
  • Encajar

5 - Carcasa del diferencial

  • Con corona del diferencial

6 - Conjunto de anillo interior y cojinete de rodillos cónicos

  • Desencajar
  • Encajar

7 - Anillo exterior del cojinete de rodillos cónicos

  • Extraer
  • Encajar

8 - Arandela

Posición de montaje: el rebaje del diámetro interior deberá mirar hacia el retén de la carcasa del embrague.

9 - Carcasa del embrague

10 - Retén

  • Tracción delantera con bloqueo del diferencial del eje delantero: entre la caja de cambios y el bloqueo del diferencial
  • Sustituir
  • Extraer con la palanca -VW 681- o -T20143/2-
  • Se puede encajar hasta el tope con el útil -T40007- cuando la caja de cambios está desarmada

11 - Retén

  • Del eje abridado derecho
  • En caso de tracción delantera con bloqueo del diferencial del eje delantero, sustituir conjuntamente con el bloqueo del diferencial

12 - Tornillo hexagonal

  • 4 unidades
  • Sustituir cuando se desmonte
  • 40 Nm + 90º

13 - Tornillo cónico

  • Atornillar con la pieza roscada
  • 33 Nm

14 - Eje abridado derecho

  • En caso de tracción delantera con bloqueo del diferencial del eje delantero, sustituir conjuntamente con el bloqueo del diferencial

15 - Retén

  • Tracción delantera con bloqueo del diferencial del eje delantero: para el eje abridado en el embrague Haldex
  • En caso de tracción delantera con bloqueo del diferencial del eje delantero, sustituir conjuntamente con el bloqueo del diferencial

16 - Cojinete de agujas (poligonal)

  • Sólo tracción total

17 - Anillo de seguridad

  • Sustituir cuando se desmonte
  • En caso de tracción delantera con bloqueo del diferencial del eje delantero, se sustituye más adelante

18 - Par de engranajes cónicos para bloqueo del diferencial del eje delantero para tracción delantera

  • Tracción delantera: retenes y alojamiento del eje abridado, sustituir conjuntamente con el bloqueo del diferencial del eje delantero

19 - Retén

  • Tracción delantera con bloqueo del diferencial del eje delantero: entre el bloqueo del diferencial y la caja de cambios
  • En caso de tracción delantera con bloqueo del diferencial del eje delantero, sustituir conjuntamente con el bloqueo del diferencial

20 - Planetario

  • Disponibilidad
  • Montar

21 - Eje de satélites

  • Disponibilidad
  • Desmontar
  • Montar

22 - Pasador elástico

  • Disponibilidad
  • Para afianzar el eje de satélites
  • Desmontar
  • Encajar un pasador elástico nuevo hasta dejarlo enrasado

23 - Satélite

  • Disponibilidad
  • Desmontar y montar

24 - Pieza roscada

  • Disponibilidad
  • Montar

25 - Conjunto integral de arandelas de ataque

  • Disponibilidad
  • Colocar con aceite para engranajes

26 - Anillo de seguridad

  • Mantiene en posición el anillo cónico, la arandela de ataque y el muelle de compresión cuando el eje abridado está desmontado

27 - Anillo cónico

  • Con ranuras para que encaje la arandela de ataque
  • Posición de montaje: lado cónico hacia la carcasa del diferencial

28 - Arandela de ataque

  • Posición de montaje: collar hacia el muelle de compresión, alma hacia el anillo cónico

29 - Muelle para el eje abridado izquierdo

  • Va montado detrás del eje abridado izquierdo

30 - Eje abridado izquierdo

31 - Retén

  • Del eje abridado izquierdo
  • Sustituir con la caja de cambios montada
