Seat Leon (2013-2020) Manual de Taller: Cierre del cinturón delantero: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica -VAG 1331-

W00-11166

Desmontar

- Desmontar el asiento anterior.

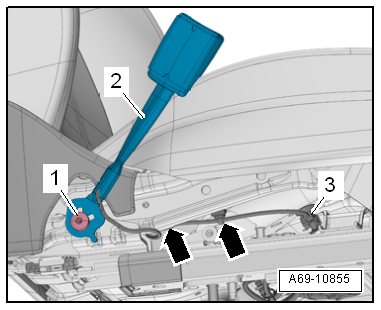

- Desenchufar el conector eléctrico -3- y liberar el cable eléctrico -flechas-.

- Desenroscar el tornillo -1- y retirar el cierre del cinturón -2-.

A69-10855

Montar

El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:

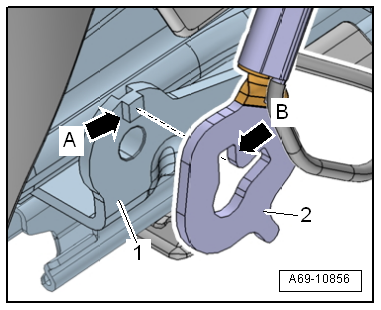

- Colocar el cierre del cinturón -2- de modo que la escotadura -flecha B- coincida con la pestaña -flecha A- en la banqueta del asiento -1-.

  ¡ATENCIÓN!

  • Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
  • Antes de manejar componentes pirotécnicos (por ejemplo, acoplamiento del conector eléctrico), la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.
  • Tener en cuenta todas las medidas al montar el asiento anterior.

A69-10856

Pares de apriete

  • "Cuadro de montaje - Cierre del cinturón delantero"

Cierre del cinturón trasero: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica -VAG 1331-
  • Taladradora
  • Gafas de protección

Desmontar

- Desmontar la banqueta del asiento posterior.

W00-11166

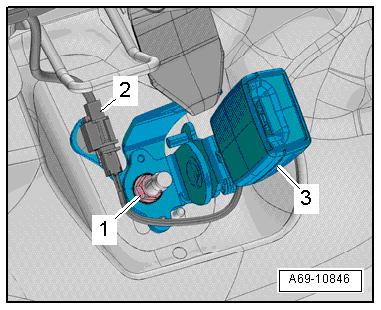

Cierre de cinturón derecho con herraje final del cinturón posterior al centro:

- Separar el conector eléctrico -2- para el conmutador de cinturón.

- Desenroscar las tuercas -1-.

- Retirar el cierre del cinturón -3- con el herraje terminal del cinturón.

A69-10846

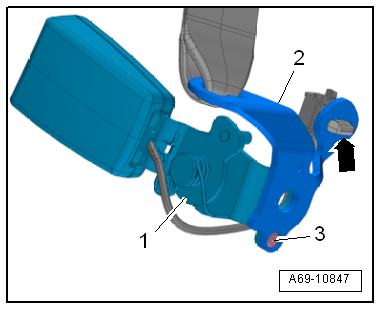

- Desacoplar el conector eléctrico -flecha- para el conmutador del cinturón en el herraje terminal del cinturón.

  ¡ATENCIÓN!

Peligro de sufrir lesiones en los ojos.

Hay que utilizar gafas de protección.

- Separar el remache -3-.

- Retirar el cierre del cinturón -1- del herraje terminal del cinturón -2-.

A69-10847

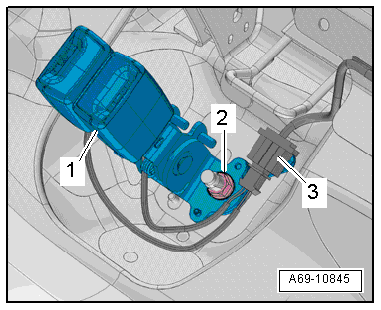

Cierre del cinturón en el centro y a la izquierda:

- Separar el conector eléctrico -3- para el conmutador de cinturón.

- Desenroscar las tuercas -2-.

- Quitar los cierres de los cinturones -1-.

Montar

El montaje se efectúa en el orden inverso.

A69-10845

Pares de apriete

  • "Cuadro de montaje - Cierre del cinturón trasero"
