Seat Leon (2013-2020) Manual de Taller: Sistema de airbags

Cuadro de ubicaciones - Sistema de airbags

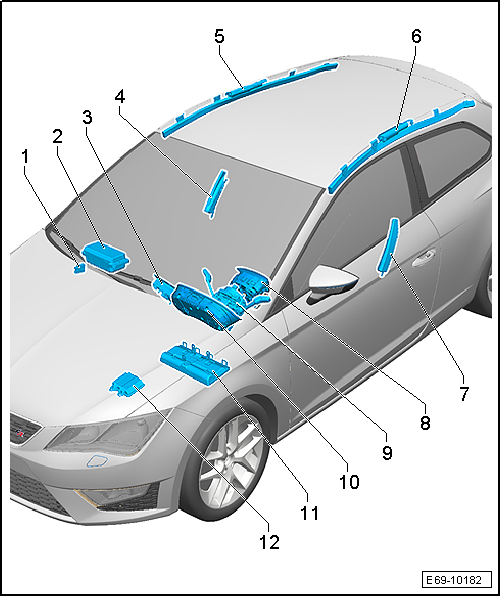

Cuadro de ubicaciones - Sistema de airbags, modelo 2 puertas

1 - Conmutador de llave p. desactivación del airbag, lado acompañante -E224-

• Desmontar y montar

2 - Airbag lado acompañante

• Con detonador 1 para airbag en el lado del acompañante -N131-
• Es posible bloquear y activar a través del conmutador de llave para desactivar el airbag del lado del acompañante -E224-
• Cuadro general de montaje

3 - Testigo de airbag lado acompañante desactivado -K145-

• No se puede sustituir por separado
• Desmontar y montar

4 - Airbag lateral, lado del acompañante

• Con detonador para el airbag lateral del lado del acompañante -N200-
• Cuadro general de montaje

5 - Airbag para el área de la cabeza, lado del acompañante

• Con detonador para el airbag de cabeza del lado del acompañante -N252-
• Cuadro general de montaje

6 - Airbag para el área de la cabeza, lado del conductor

• Con detonador para el airbag de cabeza del lado del conductor -N251-
• Cuadro general de montaje

7 - Airbag lateral, lado del conductor

• Con detonador para el airbag lateral del lado del conductor -N199-
• Cuadro general de montaje

8 - Airbag, lado conductor

• Con detonador para el airbag del lado del conductor -N95-
• Cuadro general de montaje

9 - Unidad de control para la electrónica de la columna de dirección -J527-

• Con muelle bobinado para airbag y anillo de reposición con anillo rozante -F138-
• Cuadro general de montaje

10 - Testigo del airbag -K75-

• Integrado en el cuadro de instrumentos
• No se puede sustituir por separado
• Cuadro de instrumentos: desmontar y montar

11 - Detonador del airbag de rodilla del lado del conductor -N295-

• Cuadro general de montaje

12 - Unidad de control del airbag -J234-

• Cuadro general de montaje

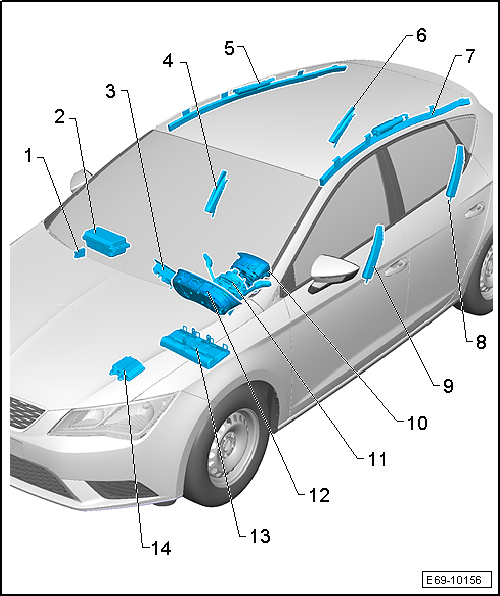

Cuadro de ubicaciones - Sistema de airbags, modelo 4 puertas y ST

1 - Conmutador de llave p. desactivación del airbag, lado acompañante -E224-

• Desmontar y montar

2 - Airbag lado acompañante

• Con detonador 1 para airbag en el lado del acompañante -N131-
• Es posible bloquear y activar a través del conmutador de llave para desactivar el airbag del lado del acompañante -E224-
• Cuadro general de montaje

3 - Testigo de airbag lado acompañante desactivado -K145-

• No se puede sustituir por separado
• Desmontar y montar

4 - Airbag lateral, lado del acompañante

• Con detonador para el airbag lateral del lado del acompañante -N200-
• Cuadro general de montaje

5 - Airbag para el área de la cabeza, lado del acompañante

• Con detonador para el airbag de cabeza del lado del acompañante -N252-
• Cuadro general de montaje

6 - Airbag lateral posterior, lado del acompañante

• Con detonador para el airbag lateral posterior del lado del acompañante -N202-
• Cuadro general de montaje

7 - Airbag para el área de la cabeza, lado del conductor

• Con detonador para el airbag de cabeza del lado del conductor -N251-
• Cuadro general de montaje

8 - Airbag lateral posterior, lado del conductor

• Con detonador para el airbag lateral posterior del lado del conductor -N201-
• Cuadro general de montaje

9 - Airbag lateral, lado del conductor

• Con detonador para el airbag lateral del lado del conductor -N199-
• Cuadro general de montaje

10 - Airbag, lado conductor

• Con detonador para el airbag del lado del conductor -N95-
• Cuadro general de montaje

11 - Unidad de control para la electrónica de la columna de dirección -J527-

• Con muelle bobinado para airbag y anillo de reposición con anillo rozante -F138-
• Cuadro general de montaje

12 - Testigo del airbag -K75-

• Integrado en el cuadro de instrumentos
• No se puede sustituir por separado
• Cuadro de instrumentos: desmontar y montar

13 - Para el airbag para las rodillas del lado del conductor -N295-

• Cuadro general de montaje

14 - Unidad de control del airbag -J234-

• Cuadro general de montaje
