Seat Leon (2013-2020) Manual de Taller: Puertas traseras, componentes: componentes principales

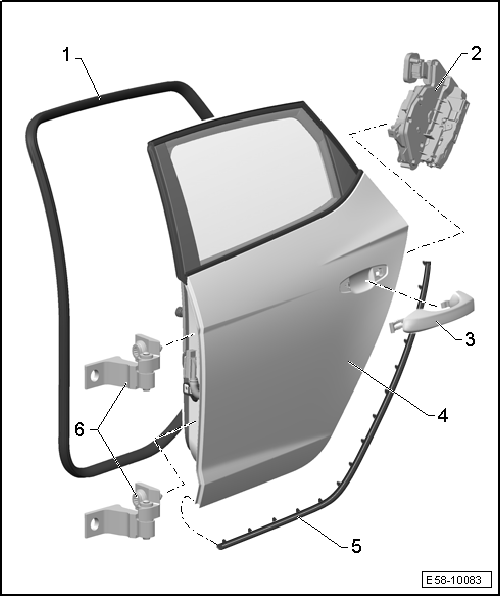

Puerta

1 - Junta de puerta posterior

2 - Cerradura de la puerta posterior

3 - Maneta exterior (puerta posterior)

4 - Puerta posterior

5 - Junta insonorizante

  • Sujeta a la puerta por 14 clips de fijación

6 - Bisagra

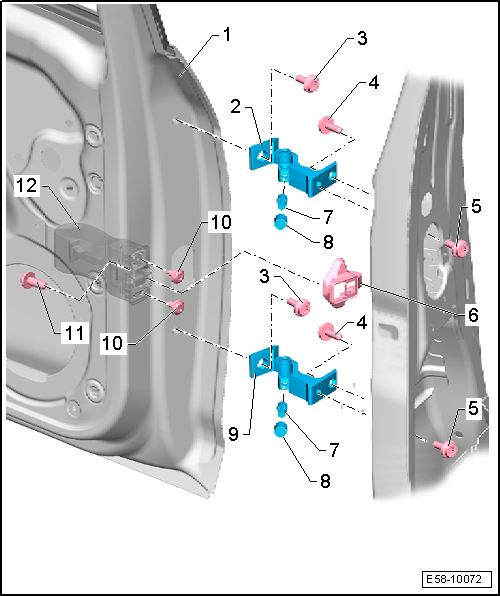

Cuadro de montaje - Puerta

Puerta

1 - Puerta posterior

2 - Bisagra superior

3 - Tornillo

  • 2 + 2 unidades
  • Sustituir siempre
  • 32 +- 5 Nm

4 - Tornillo

  • 2 + 2 unidades
  • Sustituir siempre
  • 32 +- 5 Nm

5 - Tornillo

  • 2 + 2 unidades
  • Sustituir siempre
  • 32 +- 5 Nm

6 - Junta

7 - Espárrago

  • Sustituir siempre
  • 10 +- 1,5 Nm

8 - Tapón

  • Cubre la cabeza del espárrago

9 - Bisagra inferior

10 - Tornillo

  • 2 + 2 unidades
  • 8 +- 1 Nm

11 - Tornillo

  • 1 + 1 unidades
  • 30 +- 5 Nm
  • Para fijar el tirante del retenedor de puerta al montante B

12 - Retenedor de la puerta posterior

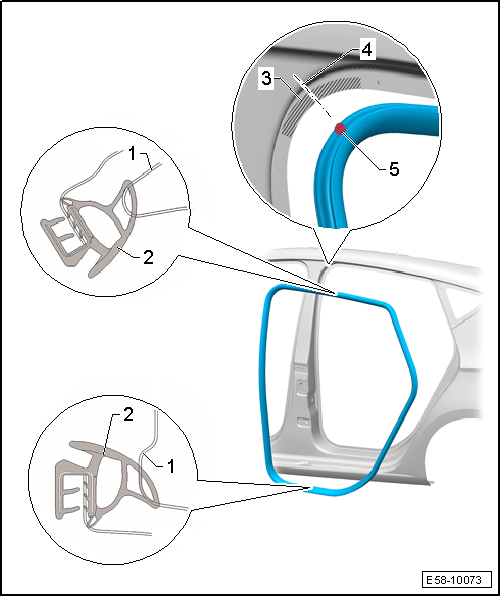

Junta de puerta posterior: cuadro general de montaje

Puerta

1 - Puerta posterior

2 - Junta de puerta posterior

3 - Radio superior de la brida de la carrocería

  • Se usa como referencia para el montaje de la junta

4 - Línea imaginara de referencia

  • Bisectriz del ángulo que forman los lados del radio superior

5 - Punto de color

  • Marcado en la parte interior de la junta

Puerta: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica -V.A.G 1331-
  Aviso

Las operaciones de desmontaje y montaje descritas a continuación corresponden al lado izquierdo del vehículo. Las operaciones correspondientes al lado derecho son semejantes, salvo las excepciones que, en caso de haberlas, se describen dentro del mismo proceso.

Desmontar

- Abrir la puerta anterior.

- Desacoplar el conector multicontacto del montante B.

W00-11166

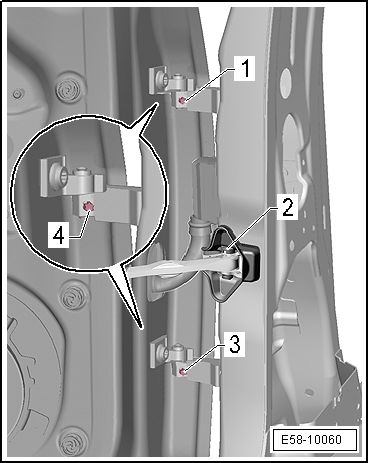

- Extraer el tornillo -2- del retenedor de la puerta.

- Desmontar las caperuzas -1- y -3- de los espárragos -4-.

- Desenroscar, sin extraer, el espárrago -4- de fijación del eje de la bisagra superior.

- Desenroscar, sin extraer, el espárrago -4- de fijación del eje de la bisagra inferior.

- Levantar la puerta hacia arriba y extraerla de los ejes de las bisagras con cuidado.

  Aviso

Con el fin de evitar daños en las piezas desmontadas, proteger con un material blando la superficie donde se vayan a depositar.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

  Aviso
  • Hay que sustituir siempre los espárragos -4-.
  • Tras el montaje de la puerta no se debe realizar ningún ajuste.

- Colocar la puerta en los ejes de las bisagras con cuidado.

- Apretar los espárragos -4-.

- Aplicar el par de apriete a la tornillería.

E58-10060

Puerta: ajustar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica -V.A.G 1331-

W00-11166

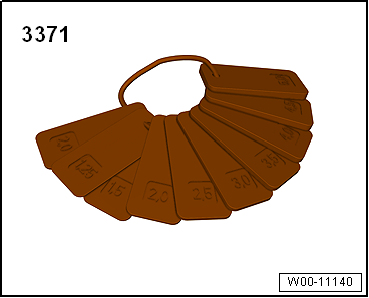

  • Kit de galgas -3371-

Existen tras maneras de ajustar las franquicias de la puerta:

  • "Puerta posterior: ajustar (bisagra lado montante)"
  • "Puerta posterior: ajustar (bisagra lado puerta)"
  • "Ajuste del resbalón (puerta posterior)"

W00-11140

Puerta posterior: ajustar (bisagra lado montante)

  Aviso

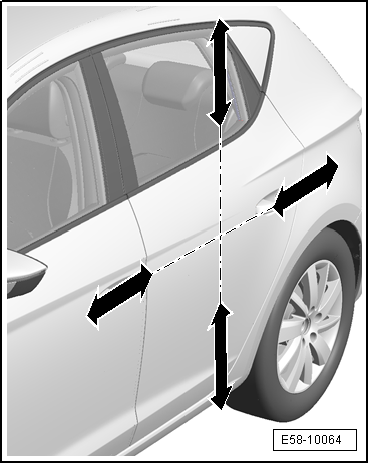

Aflojando los tornillos de la bisagra del lado del montante B, se podrá desplazar la puerta en el sentido de la dirección de marcha y también en altura.

- Desmontar el revestimiento del montante B.

E58-10064

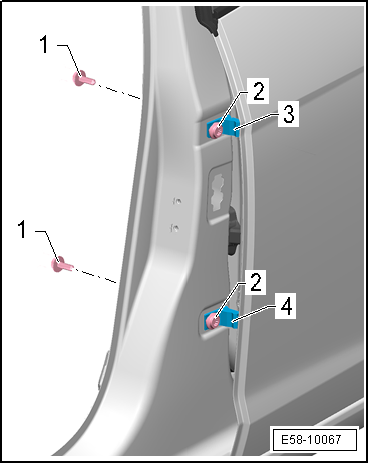

- Aflojar pero no extraer los tornillos -1- y -2- de las bisagras superior -3- e inferior -4- y ajustar la puerta.

Comprobar las franquicias.

- Aplicar el par de apriete a la tornillería.

E58-10067

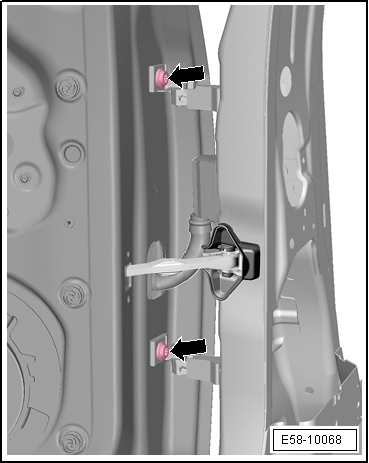

Puerta posterior: ajustar (bisagra lado puerta)

  Aviso

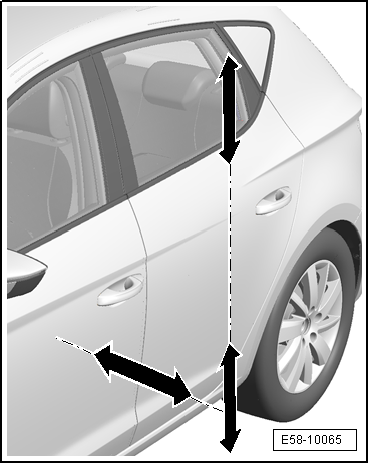

Aflojando los tornillos de la bisagra del lado de la puerta, se podrá desplazar la puerta en altura y en profundidad.

- Abrir la puerta.

E58-10065

- Aflojar pero no extraer los tornillos -flechas- de las bisagras y ajustar la puerta.

Comprobar las franquicias.

E58-10068

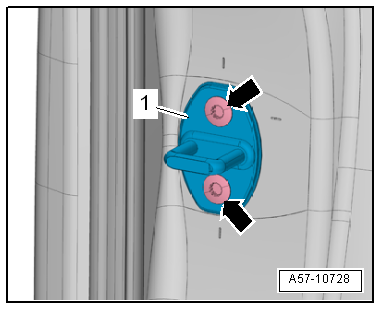

Ajuste del resbalón (puerta posterior)

  Aviso

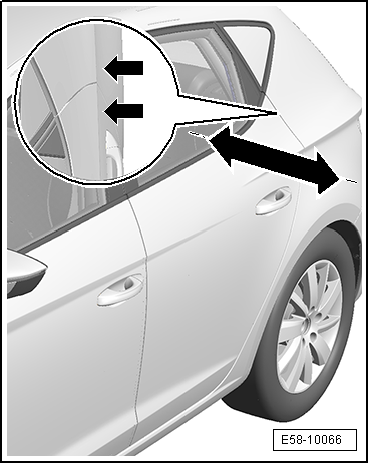

Para que la puerta quede al ras con el contorno de la carrocería se debe ajustar el resbalón.

E58-10066

- Extraer los tornillos -flechas-.

- Desplazar el resbalón -1- hasta que la puerta quede al ras con el contorno de la carrocería.

  Aviso
  • El ajuste del resbalón sólo debe realizarse hacia el centro del vehículo.
  • La altura de la puerta no se debe ajustar a través del resbalón, porque con ello se daña la cerradura de la puerta.

- Si el ajuste es correcto el resbalón debe entrar centrado en la cerradura de la puerta.

- Apretar ligeramente los tornillos -flechas-.

Comprobar las franquicias.

- Aplicar el par de apriete a la tornillería.

A57-10728
