Seat Leon (2013-2020) Manual de Taller: Cargador de baterías

Carga de la batería

  ¡ATENCIÓN!

¡Peligro de sufrir lesiones! Tener en cuenta las advertencias e instrucciones de seguridad.

  ¡Atención!

Para evitar daños en la batería o en el vehículo hay que tener en cuenta las observaciones sobre los diferentes tipos de baterías.

  ¡ATENCIÓN!

Las baterías cuyo ojo mágico marca incoloro o en amarillo claro no se deben comprobar ni cargar. No se debe dar arranque auxiliar.

Existe el riesgo de explosión al comprobar y cargar o dar arranque auxiliar.

Se deben sustituir estas baterías.

Cargador de baterías -VAS 5095 A-

En este capítulo se describen la funciones básicas del cargador de baterías -VAS 5095 A-. Para más información véase el → Manual de instrucciones del cargador de bateríasVAS 5095 A.

  Aviso
  • En este aparato no se puede tomar lectura de la corriente de carga efectiva. La corriente de carga se tiene que medir externamente con una pinza amperimétrica.
  • Tener en cuenta el → Manual de instrucciones del cargador de baterías VAS 5095 A.

Descripción del cargador de baterías -VAS 5095 A-

El cargador de baterías -VAS 5095- es adecuado para la carga de todas las baterías de 12 V en el consorcio VW.

La carga de la batería se realiza sin picos de corriente y tensión. De esa forma se evitan influencias en la electrónica de a bordo. La batería puede permanecer en el vehículo durante la carga y no es necesario separarla de la red de a bordo.

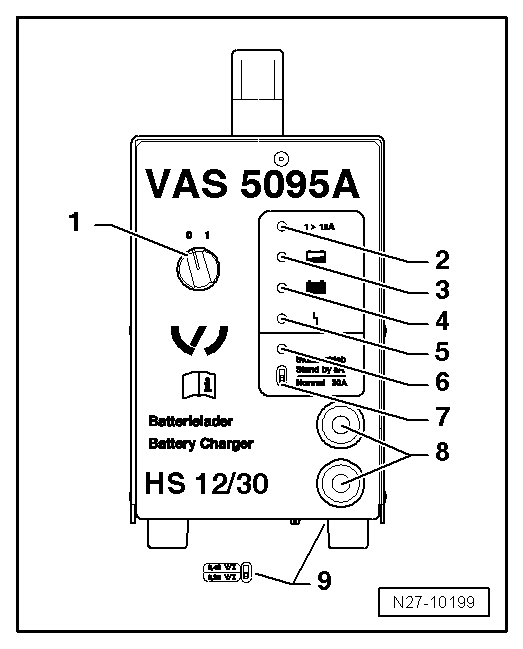

Cargador de baterías -VAS 5095 A-

1 - Interruptor ON/OFF (0 = cargador OFF)

2 - Indicador de la corriente de carga (I > 12 A)

3 - Indicador de la corriente de carga: batería con carga parcial > 90 %

4 - Mantenimiento de la carga, luce en verde si la batería está cargada

5 - Indicador de fallos

6 - Indicador de función de respaldo

7 - Conmutador de función de respaldo / función normal

8 - Cable de carga, pinza de carga roja "+"; pinza de carga negra "-"

9 - Conmutador de selección del tipo de batería (base del cargador)

N27-10199

Batería: cargar con el cargador de baterías -VAS 5095 A-

  ¡ATENCIÓN!

¡Peligro de sufrir lesiones! Tener en cuenta las advertencias e instrucciones de seguridad.

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Cargador de baterías -VAS 5095 A-

  ¡Atención!

Durante la operación de carga debe estar seleccionado siempre el tipo de batería 2,4 V/Z (voltios/celda de la batería). Esto rige para todas las baterías.

  Aviso

La batería debe tener una temperatura mínima de 10 ºC.

  ¡ATENCIÓN!

Las baterías cuyo ojo mágico marca incoloro o en amarillo claro no se deben comprobar ni cargar. No se debe dar arranque auxiliar.

Existe el riesgo de explosión al comprobar y cargar o dar arranque auxiliar.

Se deben sustituir estas baterías.

- Desconectar el encendido y todos los consumidores eléctricos.

- Revisar el ajuste del tipo de batería en el conmutador de selección del tipo de batería. Debe estar ajustado a 2,4 V/Z (voltios/celda de la batería).

- Conectar la pinza de carga roja "+" del cargador al polo positivo de la batería.

  Aviso

En los vehículos con función Start/ Stop y unidad de control de vigilancia de baterías con sensor de batería -J367- el borne de carga negro "-" tiene que estar conectado a masa de la carrocería. Si se conecta al polo negativo de la batería, el sistema Start/ Stop no funcionará correctamente.

- Conectar el borne de carga negro "-" del cargador al punto de conexión negativo.

- Conectar el cargador.

Los indicadores de la corriente de carga -2- y -3- lucen en amarillo. Si sólo luce el diodo (LED) amarillo -3-, significa que la batería está cargada parcialmente (aprox. 90 %).

Si luce adicionalmente el LED verde -4- significa que el cargador ha conmutado a mantenimiento de la carga. La batería está cargada.

- Apagar el cargador.

- Retirar las pinzas de carga de los bornes de los polos de la batería.

Batería profundamente descargada: cargar con el cargador de baterías -VAS 5095 A-

  ¡ATENCIÓN!

¡Peligro de sufrir lesiones! Tener en cuenta las advertencias e instrucciones de seguridad.

El cargador reconoce automáticamente las baterías con descarga profunda e inicia la operación de carga aplicando una baja corriente de carga para no perjudicar la batería. La corriente de carga se va adaptando automáticamente al estado de carga de la batería.

  Aviso
  • Observar las indicaciones del capítulo.
  • Las baterías profundamente descargadas en los vehículos que aún no se han matriculado se tienen que sustituir antes de la entrega. No se puede descartar un daño previo.
  • La tensión de la batería debe ser de 0,6 V como mínimo.

  ¡ATENCIÓN!

Las baterías cuyo ojo mágico marca incoloro o en amarillo claro no se deben comprobar ni cargar. No se debe dar arranque auxiliar.

Existe el riesgo de explosión al comprobar y cargar o dar arranque auxiliar.

Se deben sustituir estas baterías.

- Cargar la batería.

Función de respaldo con el cargador de baterías -VAS 5095A-

Notas generales:

La función de respaldo suministra tensión a la red de a bordo cuando la batería está desmontada o desembornada.

Para más información se puede consultar el → Manual de instrucciones del VAS 5095A.

La función de respaldo se puede utilizar en los siguientes casos:

  • Función de respaldo de redes de a bordo sin batería montada
  • Mantenimiento de la tensión cuando se cambia la batería
  • Test de grupos mecánicos sin batería

  ¡ATENCIÓN!

¡Peligro de sufrir lesiones! Tener en cuenta las advertencias e instrucciones de seguridad.

  ¡ATENCIÓN!

Las baterías cuyo ojo mágico marca incoloro o en amarillo claro no se deben comprobar ni cargar. No se debe dar arranque auxiliar.

Existe el riesgo de explosión al comprobar y cargar o dar arranque auxiliar.

Se deben sustituir estas baterías.

- Desconectar el encendido y todos los consumidores eléctricos.

  ¡Atención!

  • La protección contra polaridad incorrecta de las pinzas de carga no se encuentra activa en el modo operativo para la "carga de baterías profundamente descargadas / función de respaldo". Conectar las pinzas de carga con la polaridad correcta a los bornes de los polos de la batería.
  • Esto puede provocar saltos de chispas por cortocircuito.
  • Debido a ello existe el riesgo de explosión.
  • Asegurarse de que las pinzas de carga estén debidamente fijadas.
  • No accionar el botón START / STOP si las pinzas de carga están conectadas de forma incorrecta. El cargador se podría deteriorar.

- Desmontar la batería.

  ¡Atención!

Asegurarse siempre de que, una vez desmontada la batería, no pueda haber contacto entre la pinza de carga conectada al borne positivo y masa de la carrocería. También hay que evitar que pueda haber contacto entre los bornes de la batería.

- Conectar la pinza de carga roja "+" al borne positivo del vehículo.

  Aviso

En los vehículos con función Start/ Stop y unidad de control de vigilancia de baterías con sensor de batería -J367- el borne de carga negro "-" tiene que estar conectado a masa de la carrocería. Si se conecta al polo negativo de la batería, el sistema Start/ Stop no funcionará correctamente.

- Conectar la pinza de carga negra "-" al borne negativo del vehículo.

- Revisar el ajuste del tipo de batería en el conmutador de selección de función de respaldo / función normal. Tiene que estar seleccionada la función de respaldo.

- Comprobar la conexión en polaridad correcta de las pinzas de carga.

- Conectar el cargador.

El cargador inicia la función de respaldo.

Finalizar la función de respaldo de la batería:

- Apagar el cargador.

- Desconectar del borne negativo del vehículo la pinza negra "-" del cargador.

- Desconectar del borne positivo del vehículo la pinza roja "+" del cargador.

- Extraer de la red de alimentación el conector del cargador.

Mantenimiento de la carga con el cargador de baterías -VAS 5095 A-

  ¡ATENCIÓN!

¡Peligro de sufrir lesiones! Tener en cuenta las advertencias e instrucciones de seguridad.

  ¡ATENCIÓN!

Las baterías cuyo ojo mágico marca incoloro o en amarillo claro no se deben comprobar ni cargar. No se debe dar arranque auxiliar.

Existe el riesgo de explosión al comprobar y cargar o dar arranque auxiliar.

Se deben sustituir estas baterías.

Con la función de mantenimiento de la carga, el cargador de baterías -VAS 5095 A- garantiza una carga segura (sin sobrecarga) y el mantenimiento de la carga de la batería.

- Proceder de la misma forma que para la carga de la batería.

  Aviso
  • Si durante la carga de mantenimiento hay un consumidor eléctrico que descarga la batería, el cargador de baterías -VAS 5095 A- asume automáticamente la función de proveer la carga correspondiente.
  • La carga de mantenimiento se puede ejecutar sin limitación en el tiempo.
  • La batería se encuentra continuamente en disposición operativa.

Cargador de baterías -VAS 5900-

  ¡ATENCIÓN!

¡Peligro de sufrir lesiones! Tener en cuenta las advertencias e instrucciones de seguridad.

  ¡ATENCIÓN!

Las baterías cuyo ojo mágico marca incoloro o en amarillo claro no se deben comprobar ni cargar. No se debe dar arranque auxiliar.

Existe el riesgo de explosión al comprobar y cargar o dar arranque auxiliar.

Se deben sustituir estas baterías.

En este capítulo se describen la funciones básicas del cargador de baterías -VAS 5900-. Para más información véase el → Manual de instrucciones del cargador de baterías VAS 5900.

  Aviso
  • Al utilizar este aparato no se puede tomar lectura directa en el cargador de baterías acerca de la corriente de carga efectiva.
  • Tener en cuenta el → Manual de instrucciones del cargador de baterías VAS 5900.

Descripción del cargador de baterías -VAS 5900-

El cargador de baterías -VAS 5900- es adecuado para la carga de todas las baterías de 12 V en el consorcio VW.
