Seat Leon (2013-2020) Manual de Taller: Cuadro de montaje - Moldura estribera

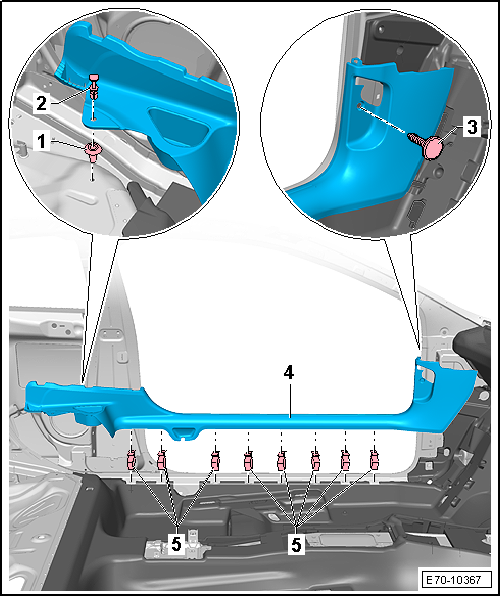

Cuadro de montaje - Moldura estribera, modelo 2
puertas

1 - Boquilla
2 - Clip expansivo
3 - Clip
4 - Moldura de la talonera
- Desmontar y montar
- Presionar hasta que encastre de forma audible
- Volver por encima el labio de la junta de la puerta
5 - Grapa
- 8 unidades
- Colocarlas en la moldura de la talonera
- Desmontar las grapas que queden en los puntos de alojamiento de la
carrocería y colocarlas en la moldura de la talonera para el montaje
- Sustituir grapas dañadas o deformadas

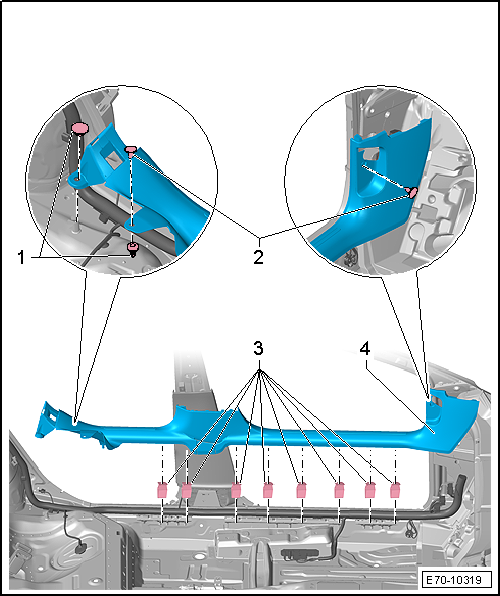

Cuadro de montaje - Moldura estribera, modelo 4
puertas y ST

1 - Boquilla
2 - Clip expansivo
3 - Grapa
- 8 unidades
- Colocarlas en la moldura de la talonera
- Desmontar las grapas que queden en los puntos de alojamiento de la
carrocería y colocarlas en la moldura de la talonera para el montaje
- Sustituir grapas dañadas o deformadas.
4 - Moldura de la talonera
- Desmontar y montar
- Presionar hasta que encastre de forma audible
- Volver por encima el labio de la junta de la puerta

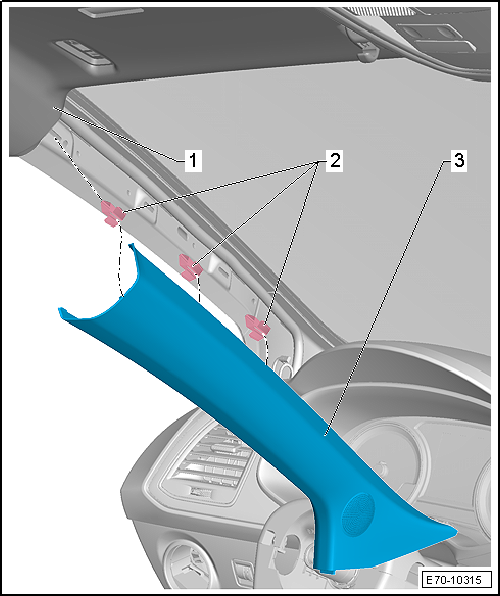

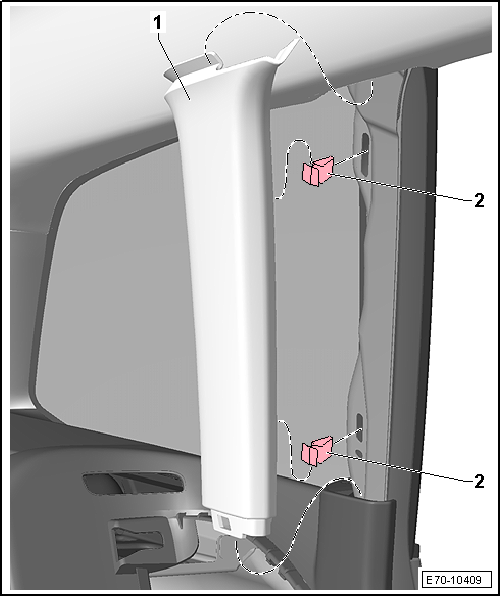

Cuadro de montaje - Guarnecido del pilar A

1 - Revestimiento de techo
- Cuadro general de montaje
2 - Grapa
- 3 unidades
- Colocarlas en el revestimiento
- Desmontar las grapas que queden en los puntos de alojamiento de la
carrocería y colocarlas en el revestimiento para el montaje
- Sustituir grapas dañadas o deformadas.
3 - Revestimiento del montante A superior
- Desmontar y montar
- Presionar hasta que encastre de forma audible
- Volver por encima el labio de la junta de la puerta
Cuadro de montaje - Guarnecido del pilar B

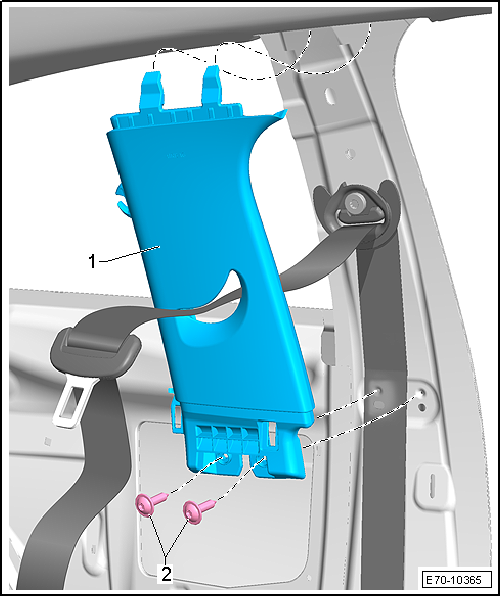

Cuadro de montaje - Guarnecido superior del
pilar B, modelo 2 puertas

1 - Revestimiento superior del montante B
- Desmontar y montar
- Soltar y fijar
- Colocar arriba en los puntos de alojamiento en el techo y enclavar
en la guía del cinturón
- Volver por encima el labio de las juntas de la puerta
2 - Tornillo

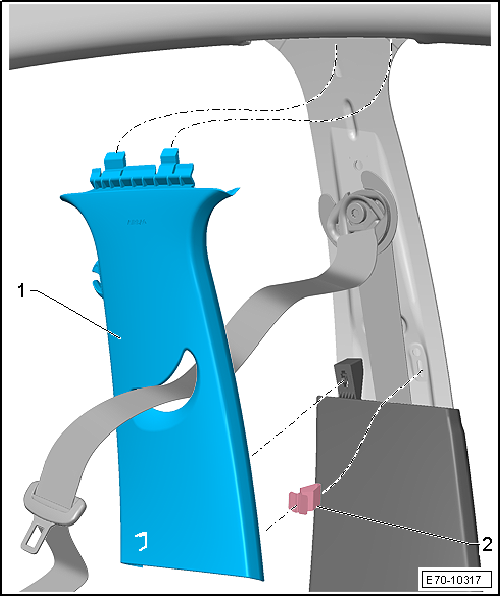

Cuadro de montaje - Guarnecido superior del
pilar B, modelo 4 puertas y ST

1 - Revestimiento del montante B superior
- Desmontar y montar
- Soltar y fijar
- Colocar arriba en los puntos de alojamiento en el techo y enclavar
en la guía del cinturón
- Presionar hasta que encastre de forma audible
- Volver por encima el labio de las juntas de la puerta
2 - Grapa
- Colocarlas en el revestimiento
- Desmontar las grapas que queden en los puntos de alojamiento de la
carrocería y colocarlas en el revestimiento para el montaje
- Sustituir grapas dañadas o deformadas.

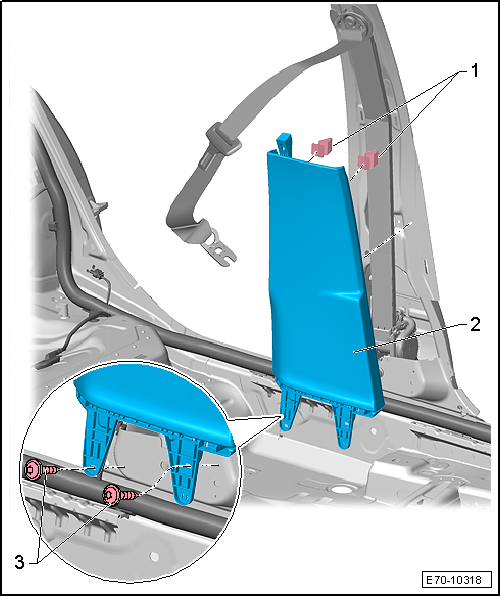

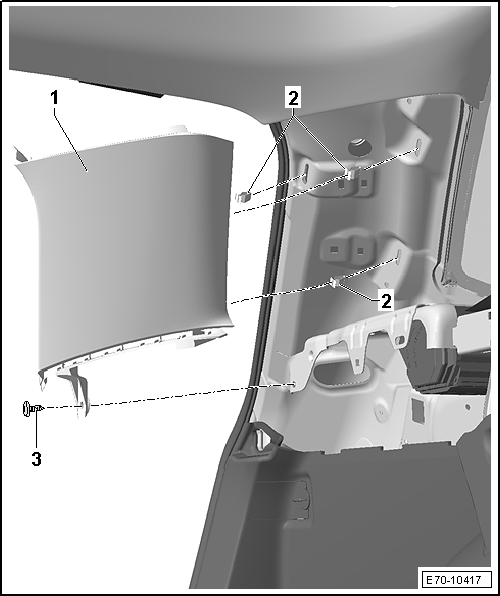

Cuadro de montaje - Guarnecido inferior del
pilar B, modelo 4 puertas y ST

1 - Grapa
- Colocarlas en el revestimiento
- Desmontar las grapas que queden en los puntos de alojamiento de la
carrocería y colocarlas en el revestimiento para el montaje
2 - Revestimiento inferior del montante B
- Desmontar y montar
- Presionar hasta que encastre de forma audible
- Volver por encima el labio de las juntas de la puerta
3 - Tornillo
Cuadro de montaje - Guarnecido del pilar C

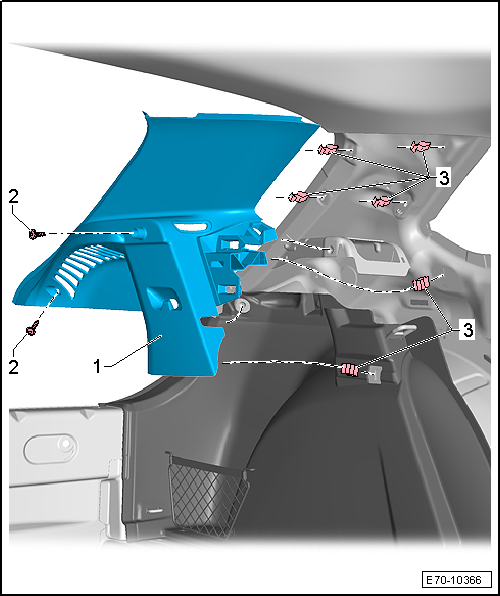

Cuadro de montaje - Guarnecido del pilar C,
modelo 2 puertas

1 - Revestimiento superior del montante C
- Desmontar y montar
- Soltar y fijar
- Presionar hasta que encastre de forma audible
- Volver por encima el labio de la junta del portón posterior
2 - Tornillo
3 - Grapa
- 6 unidades
- Colocarlas en el revestimiento
- Desmontar las grapas que queden en los puntos de alojamiento de la
carrocería y colocarlas en el revestimiento para el montaje
- Sustituir grapas dañadas o deformadas

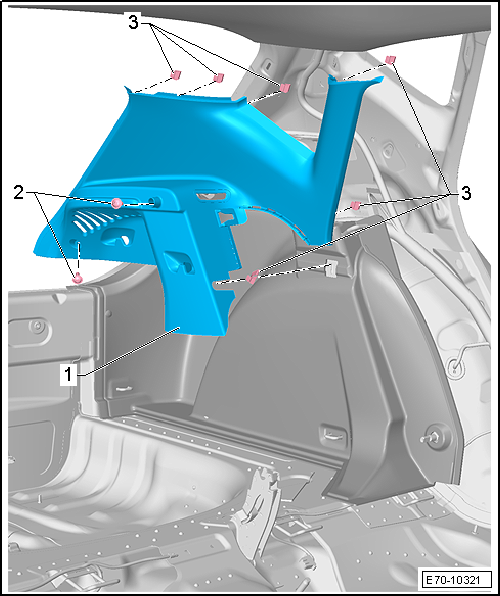

Cuadro de montaje - Guarnecido del pilar C,
modelo 4 puertas

1 - Revestimiento del montante C
- Desmontar y montar
- Soltar y fijar
- Presionar hasta que encastre de forma audible
- Volver por encima el labio de la junta del portón posterior
2 - Tornillo
3 - Grapa
- 6 unidades
- Colocarlas en el revestimiento
- Desmontar las grapas que queden en los puntos de alojamiento de la
carrocería y colocarlas en el revestimiento para el montaje
- Sustituir grapas dañadas o deformadas
Cuadro de montaje - Guarnecido del pilar C,
modelo ST

1 - Revestimiento superior del montante C
- Desmontar y montar
- Colocar arriba en los puntos de alojamiento en el techo y enclavar
- Presionar hasta que encastre de forma audible
- Volver por encima el labio de la junta de la puerta
2 - Grapas
- Colocarlas en el revestimiento
- Desmontar las grapas que queden en los puntos de alojamiento de la
carrocería y colocarlas en el revestimiento para el montaje
- Sustituir grapas dañadas o deformadas.
Cuadro de montaje - Guarnecido del pilar D

1 - Revestimiento montante D
- Desmontar y montar
- Colocar arriba en los puntos de alojamiento en el techo y enclavar
- Presionar hasta que encastre de forma audible
- Volver por encima el labio de la junta de la puerta
2 - Grapa
- Colocarlas en el revestimiento
- Desmontar las grapas que queden en los puntos de alojamiento de la
carrocería y colocarlas en el revestimiento para el montaje
- Sustituir grapas dañadas o deformadas.
3 - Tornillo

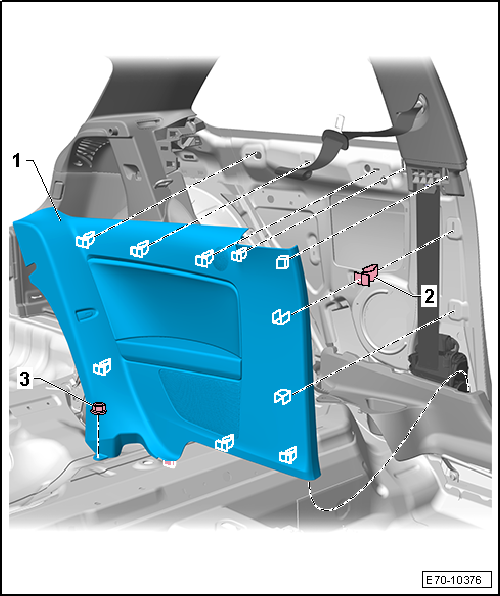

Cuadro de montaje - Guarnecido lateral

1 - Revestimiento lateral
- Desmontar y montar
- Presionar hasta que encastre de forma audible
2 - Grapa
- 9 unidades
- Colocarlas en el revestimiento
- Desmontar las grapas que queden en los puntos de alojamiento de la
carrocería y colocarlas en el revestimiento para el montaje
- Sustituir grapas dañadas o deformadas
3 - Tuerca
- Para revestimiento lateral
- 1,5 Nm
