Peugeot 308: Cambio de una bombilla

Los faros van equipados con cristales de policarbonato cubiertos con un barniz protector:

• No los limpie con un paño seco o abrasivo, ni con productos detergentes o disolventes.
• Utilice una esponja, agua y jabón o un producto con pH neutro.
• Si utiliza el lavado a alta presión en manchas persistentes, no dirija la manguera directamente hacia las luces ni hacia su contorno de manera prolongada. De este modo, evitará que se deterioren el barniz protector y la junta de estanqueidad.

El cambio de las bombillas debe efectuarse con el contacto quitado cuando los faros lleven apagados unos minutos (riesgo de quemaduras graves).

• No toque la bombilla directamente con los dedos: utilice paños que no desprendan pelusa.

Es esencial utilizar únicamente bombillas de tipo antiultravioleta (UV), de forma que no se dañen los faros.

Sustituya siempre una bombilla defectuosa por una bombilla nueva con la misma referencia y las mismas características.

Con determinadas condiciones meteorológicas (bajas temperaturas, humedad), es normal la aparición de vaho en la cara interior del cristal de los faros y de las luces traseras, que desaparece unos minutos después de encender las luces.

Diodos electroluminiscentes, LED

Para su sustitución, consulte en la red PEUGEOT o en un taller cualificado.

Lámparas halógenas Para asegurar una buena iluminación de calidad, compruebe que la bombilla quede correctamente colocada en su alojamiento.

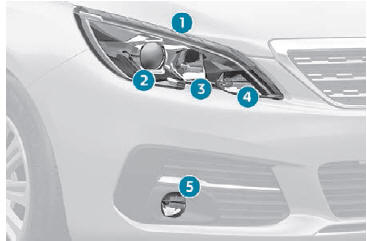

Luces delanteras

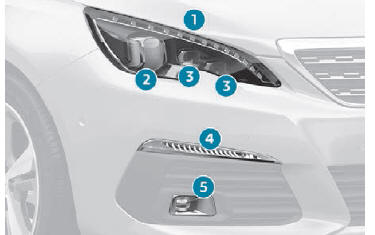

Con faros halógenos

1. Luces diurnas/luces de posición (LED).
2. Luces de cruce (H7).
3. Luces de carretera (HB3).
4. Intermitentes (PY21W).
5. Luces antiniebla (H11 o LED para versiones GT/GT Line).

Con faros de tecnología "Full LED"

1. Luces diurnas/luces de posición (LED).
2. Luces de cruce (LED).
3. Luces de carretera (LED).
4. Intermitentes (LED).
5. Luces antiniebla (H11 o LED para versiones GT/GT Line).

No toque los faros "Full LED". Riesgo de electrocución.

Acuda a la red PEUGEOT o a un taller cualificado.

Acceso a las luces de carretera (modelo halógenas)

Apertura del capó/Acceso a las lámparas

Motor caliente, proceda con precaución, ya que existe el riesgo de quemaduras.

Tenga cuidado con los objetos o la ropa que pueden quedar atrapados en las aspas del ventilador del motor, ya que existe el riesgo de estrangulamiento.

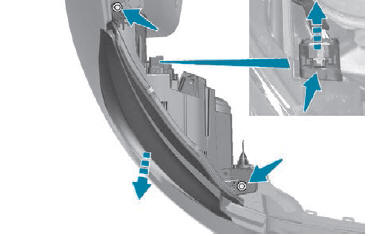

Para facilitar el acceso a los faros delanteros, primero debe desplazarse el faro hacia delante unos centímetros:

• Desplace el clip naranja hacia atrás y, presionando en la parte negra (situada encima del clip naranja), tire del conector.
• Retire los dos tornillos de sujeción del faro.
• Saque el tetón trasero y, a continuación, la pieza central delantera.
• Desplace el faro hacia adelante.

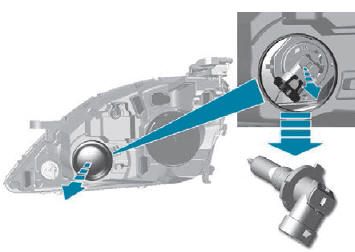

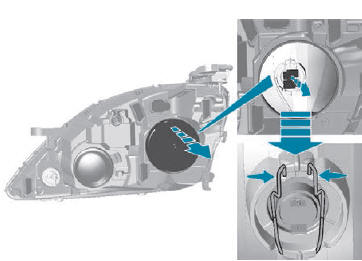

Luces de cruce (modelo halógenas)

• Retire la tapa de plástico de protección tirando de la lengüeta.
• Desconecte el conector de la lámpara.
• Saque los dos muelles (presionar y sacar hacia el exterior).
• Tire de la bombilla para retirarla y sustitúyala.

Para el montaje, efectúe estas operaciones en sentido inverso.

Luces de carretera (modelo halógenas)

• Retire la tapa de plástico de protección tirando de la lengüeta.
• Gire el conector con la lámpara un cuarto de vuelta hacia arriba.
• Tire de la bombilla para retirarla y sustitúyala.

Para el montaje, efectúe estas operaciones en sentido inverso.

La zona detrás del faro derecho puede alcanzar una elevada temperatura (tubos de desgasificación), por lo que existe un riesgo de quemaduras.

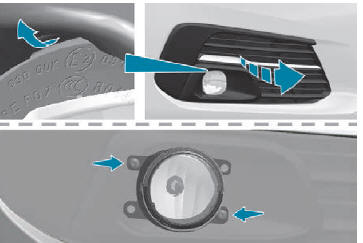

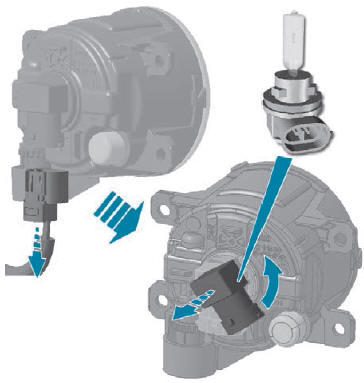

Luces antiniebla (salvo versiones GT/GT Line)

• Suelte el embellecedor tirando de la parte superior (muesca).
• Desenrosque los dos tornillos para retirar el bloque de su alojamiento.

• Desenchufe el conector.
• Desenrosque el portalámparas 1/4 de vuelta.
• Retire el portabombillas.
• Sustituya la bombilla fundida.

Para el montaje, efectúe estas operaciones en sentido inverso y presione sobre el embellecedor para colocarlo.

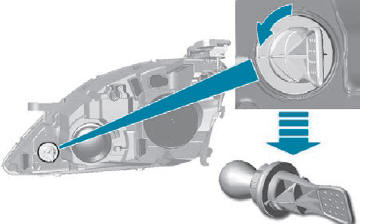

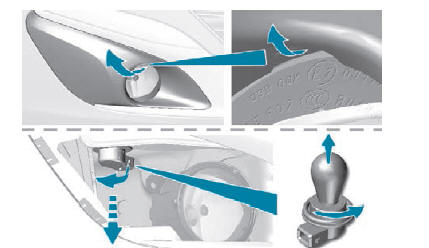

Indicadores de dirección (modelo halógenas)

• Desenrosque el portalámparas 1/4 de vuelta.
• Retire el portabombillas.
• Sustituya la bombilla fundida.

Para el montaje, efectúe estas operaciones en sentido inverso.

Un parpadeo rápido de los intermitentes (izquierdo o derecho) indica el fallo de una de las bombillas del lado correspondiente.

La lámpara del indicador de dirección se encuentra por debajo del faro.

• Suelte el embellecedor tirando de la parte superior (muesca).
• Desenrosque el portalámparas (1/4 de vuelta).
• Sustituya la bombilla fundida.

Para el montaje, efectúe estas operaciones en sentido inverso.

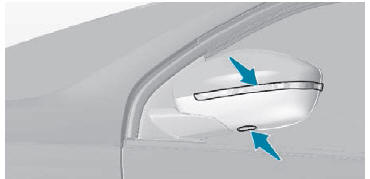

Repetidores laterales de los indicadores de dirección (LED)

Luces de los retrovisores exteriores (LED)

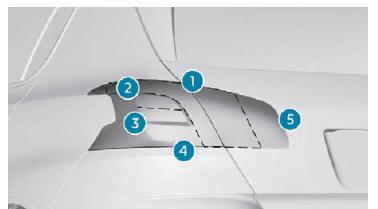

Pilotos traseros (Berlina)

1. Luces de posición (diodos electroluminiscentes - LED).
2. Luces de marcha atrás (W16W).
3. Intermitentes (PY21W ámbar).
4. Luces de freno (diodos electroluminiscentes - LED).
5. Luces antiniebla (P21W).

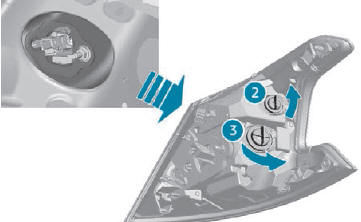

Luces de marcha atrás, indicadores de dirección (en las aletas)

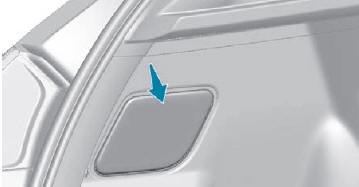

• Abra el portón del maletero y retire la tapa de acceso.

• Desconecte el conector de la lámpara.
• Retire la tuerca de fijación del piloto.
• Extraiga el piloto con precaución desde el exterior.
• Desenrosque el portalámparas (1/4 de vuelta) y sustituya la lámpara.

Para el montaje, efectúe estas operaciones en sentido inverso.

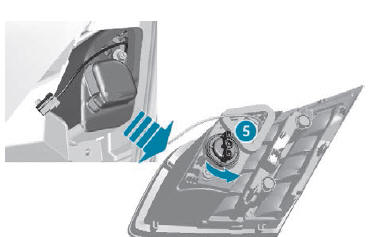

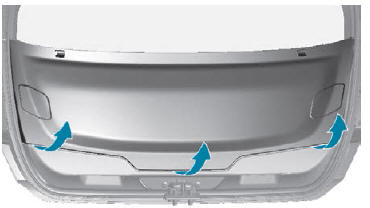

Luces antiniebla (portón trasero)

• Abra el portón trasero y retire la tapa grande de plástico.

• Desenganche las dos tapas de acceso, izquierda y derecha.
• Afloje los tornillos de cada una de las aberturas.
• Suelte el guarnecido de maletero para acceder al conector de la lámpara.
• Desconecte el conector de la lámpara.
• Retire la tuerca de fijación del piloto.
• Extraiga el piloto con precaución desde el exterior.
• Desenrosque el portalámparas (1/4 de vuelta) y sustituya la lámpara.

Para el montaje, efectúe estas operaciones en sentido inverso.

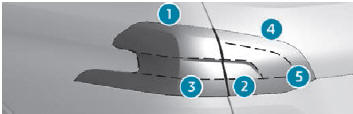

Luces traseras (SW)

1. Luces de posición (diodos electroluminiscentes - LED).
2. Intermitentes (PY21W ámbar).
3. Luces de freno (diodos electroluminiscentes - LED).
4. Luces de marcha atrás (W16W).
5. Luces antiniebla (P21W).

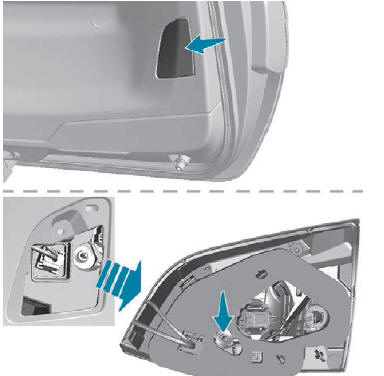

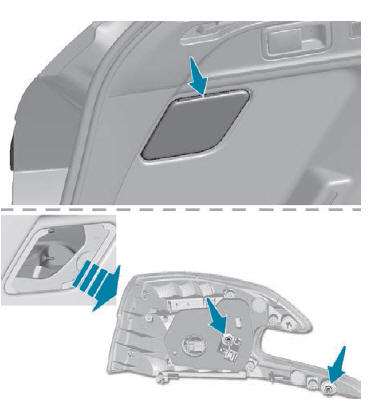

Intermitentes (en las aletas)

• Abra el portón del maletero y retire la tapa de acceso.
• Extraiga las dos tuercas de fijación de la lámpara (se recomienda utilizar una llave de tubo).
• Suelte el clip de presujeción, sacando la lámpara con precaución desde el exterior al hacerlo.

• Desconecte el conector de la lámpara.
• Retire la espuma de estanqueidad.

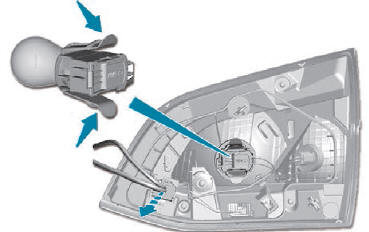

• Luz antiniebla: suelte el portalámparas presionando las dos lengüetas.
• Sustituya la bombilla.

Para el montaje, efectúe estas operaciones en sentido inverso.

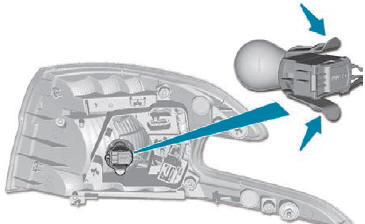

Luz de marcha atrás, luz antiniebla (portón trasero)

• Abra el portón del maletero y retire la tapa de acceso.
• Retire la tuerca de fijación del piloto.

• Extraiga el piloto con precaución desde el exterior.
• Desconecte el conector de la lámpara.
• Luz antiniebla: suelte el portalámparas presionando las dos lengüetas y sustituya la lámpara.
• Luz de marcha atrás: gire un cuarto de vuelta el portalámparas y sustituya la lámpara.

Para el montaje, efectúe estas operaciones en sentido inverso.

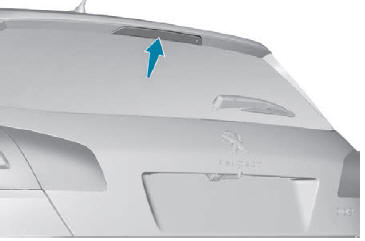

Tercera luz de freno (LED)

Luces de matrícula (W5W)

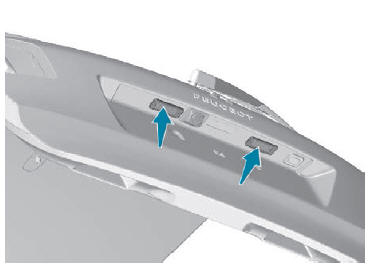

• Inserte un destornillador fino en una de las muescas de la tapa transparente.
• Empuje hacia fuera para desengancharla.
• Desmonte la tapa transparente.
• Sustituya la bombilla fundida.

Para el montaje, presione sobre la tapa transparente para fijarla.
