Peugeot 308: Cambio de un fusible

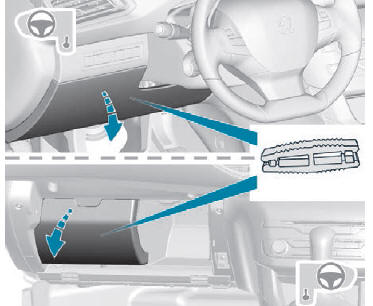

Acceso a las herramientas

Las pinzas de extracción están fijadas en el interior de la tapa de la caja de fusibles del salpicadero.

• Suelte la tapa tirando de la parte superior izquierda y, a continuación, de la derecha.
• Abra completamente la tapa y dele la vuelta.
• Extraiga las pinzas de la parte trasera de la tapa.

Cambio de un fusible

Antes de cambiar un fusible:

• Identificar la causa de la avería y solucionarla.
• Apagar todos los consumidores eléctricos.
• Inmovilizar el vehículo y quitar el contacto.
• Identificar el fusible defectuoso con las tablas de asignación y diagramas de correspondencias existentes.

Para desmontar o montar un fusible, es imperativo:

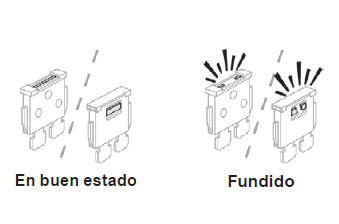

• Utilizar las pinzas especiales para extraer el fusible de su alojamiento y verificar el estado del filamento.
• Sustituir siempre el fusible defectuoso por otro de la misma intensidad (del mismo color), ya que una intensidad diferente puede provocar fallos de funcionamiento (riesgo de incendio).

Si el fallo vuelve a producirse después de cambiar el fusible, lleve el vehículo a la red PEUGEOT o a un taller cualificado para proceder a la revisión del sistema eléctrico.

La sustitución de un fusible que no figure en las tablas de asignación podría provocar averías graves en el vehículo.

Consulte en la red PEUGEOT o en un taller cualificado.

Instalación de accesorios eléctricos

El sistema eléctrico del vehículo está diseñado para funcionar con equipos de serie u opcionales.

Antes de instalar otros equipos o accesorios eléctricos en el vehículo, póngase en contacto con la red PEUGEOT o un taller cualificado para comprobar si son compatibles.

PEUGEOT declina toda responsabilidad en relación con los gastos ocasionados por la reparación del vehículo o por los fallos de funcionamiento derivados de la instalación de accesorios no suministrados ni recomendados por PEUGEOT y no instalados según sus instrucciones, en particular, cuando el consumo del conjunto de los dispositivos adicionales conectados supera los 10 miliamperios.

Fusibles del salpicadero

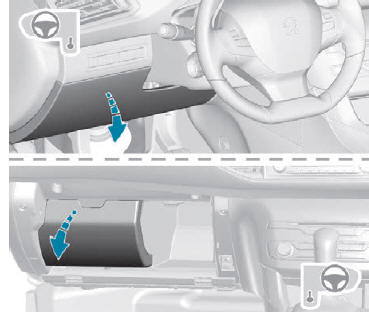

La caja de fusibles está situada en la parte inferior izquierda del salpicadero.

Acceso a los fusibles

• Suelte la tapa tirando de la parte superior izquierda y, a continuación, de la derecha.

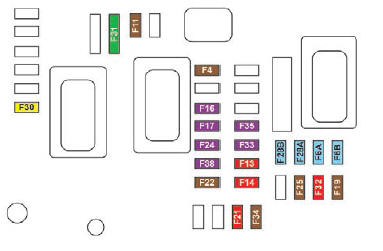

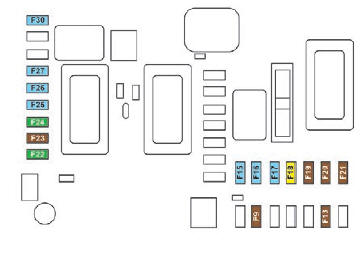

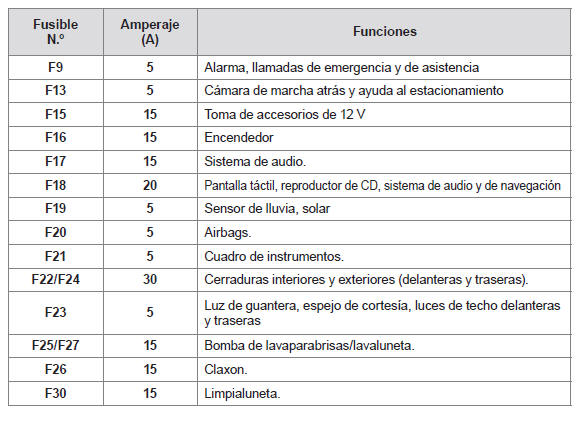

Tabla de fusibles

Fusibles del compartimento motor

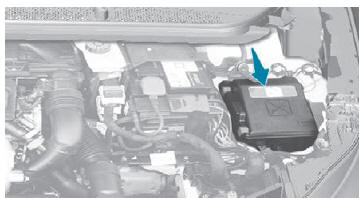

Esta caja de fusibles está situada en el compartimento motor cerca de la batería.

Acceso a los fusibles

• Abra la tapa.
• Sustituya el fusible.
• Después de la intervención, cierre la tapa con mucho cuidado para garantizar la estanqueidad de la caja de fusibles.

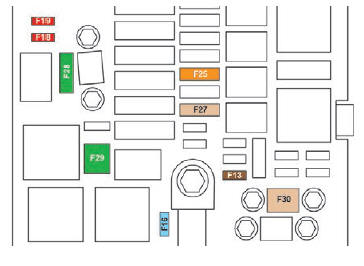

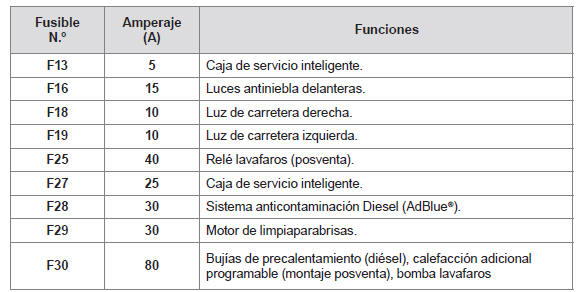

Tabla de fusibles
