Seat Leon (2013-2020) Manual de Taller: Airbag del lado del acompañante

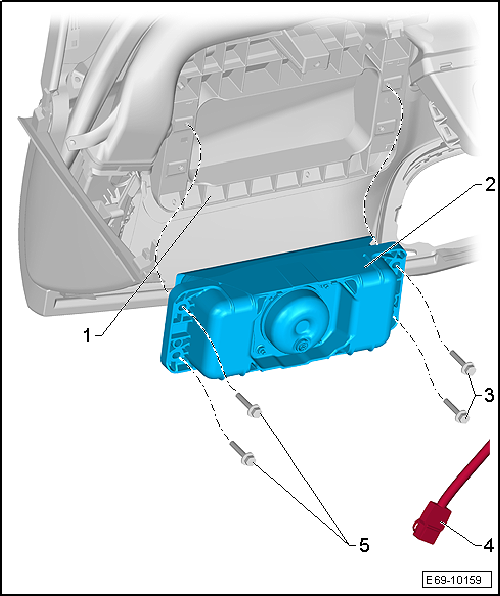

Cuadro de montaje - Airbag del lado del acompañante

1 - Tablero de instrumentos

• Sustituir el tablero de instrumentos tras una activación del airbag

2 - Airbag lado acompañante

• Con detonador 1 para airbag en el lado del acompañante -N131-

  ¡ATENCIÓN!

• Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
• Obsérvese la asignación de la unidad de airbag con respecto al tablero de instrumentos.

• Es posible desactivar y activar por medio del conmutador de llave
• Desmontar y montar

3 - Tornillo

• 2 unidades
• Sustituir
• 9 Nm

4 - Conector eléctrico

• Para el detonador 1 para el airbag en el lado del acompañante -N131-

5 - Tornillo

• 2 unidades
• Sustituir
• 9 Nm

Unidad de airbag del lado del acompañante con detonador: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Llave dinamométrica 2-10 nm -VAG 1783-

Desmontar

  ¡ATENCIÓN!

• Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
• Observar las normas para desechar componentes pirotécnicos.
• Obsérvese la asignación de la unidad de airbag con respecto al tablero de instrumentos.

- Desembornar el cable de masa de la batería estando el encendido conectado.

- Desmontar la guantera.

- Desgrapar la conducción eléctrica en el apoyo para el tablero de instrumentos.

  ¡ATENCIÓN!

Antes de manejar componentes pirotécnicos (p. ej. separación del conector eléctrico) la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.

- Separar el conector eléctrico -2- en el detonador 1 del airbag del lado del acompañante -N131-.

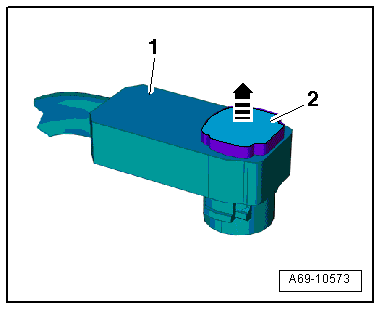

- Para ello, desbloquear el fiador del conector -2- con un destornillador pequeño -flecha- y desenchufar el conector -1-.

- Desenroscar los tornillos -4- y -3-.

- Sacar el airbag del lado del acompañante -1- hacia abajo.

  ¡ATENCIÓN!

Depositar el airbag de modo que el protector acolchado indique hacia arriba.

Montar

  ¡ATENCIÓN!

• Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
• Antes de manejar componentes pirotécnicos (por ejemplo, acoplamiento del conector eléctrico), la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.
• Obsérvese la asignación de la unidad airbag con respecto al tablero de instrumentos.

- Encajar el conector -1- en el detonador del airbag -flecha A-.

- Encajar por presión el fiador del conector -2--flecha B- introduciendo el conector en el detonador del airbag hasta el tope y bloqueándolo al mismo tiempo.

El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:

• Asegurarse de enclavar correctamente los conectores eléctricos hasta el tope y de que encastren de un modo audible.
• Asegurarse de no aprisionar ninguna conducción.

  ¡ATENCIÓN!

La batería se tiene que embornar estando conectado el encendido. En caso de reparación incorrecta de componentes pirotécnicos (por ejemplo airbag, tensores de cinturones), tras embornar la batería se pueden producir activaciones no deseadas. Al conectar la batería a una fuente de tensión no deberá haber ninguna persona en el interior del vehículo.

- Embornar el cable de masa de la batería estando el encendido conectado.

Si, después del montaje, el testigo del airbag -K75- indica que hay un fallo, habrá que consultar la memoria de averías, procediendo seguidamente a borrarla y a consultarla de nuevo.

Pares de apriete

• "Cuadro de montaje - Airbag del lado del acompañante"

Conmutador de llave para la desactivación del airbag del lado acompañante: desmontar y montar

Desmontar

  ¡ATENCIÓN!

Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.

- Desembornar el cable de masa de la batería estando el encendido conectado.

- Desmontar la guantera.

  ¡ATENCIÓN!

Antes de manejar componentes pirotécnicos (p. ej. separación del conector eléctrico) la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.

- Presionar el fiador -1- en el -sentido de la flecha- hasta que el conector se libere.

- Desenchufar el conector -2-.

- Desbloquear los muelles de sujeción -3- y -5- y expulsar de la carcasa el conmutador de llave para desconexión del airbag en el lado del acompañante -E224--pos. 4-.

Montar

  ¡ATENCIÓN!

• Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
• Antes de manejar componentes pirotécnicos (por ejemplo, acoplamiento del conector eléctrico), la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.

El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:

• Asegurarse de enclavar correctamente los conectores eléctricos hasta el tope y de que encastren de un modo audible.
• Asegurarse de que los cables no queden pillados.

- Prestar atención a que el conmutador con llave para desconectar el airbag del lado del acompañante -E224- se enclave audiblemente en la caja.

  ¡ATENCIÓN!

La batería se tiene que embornar estando conectado el encendido. En caso de reparación incorrecta de componentes pirotécnicos (por ejemplo airbag, tensores de cinturones), tras embornar la batería se pueden producir activaciones no deseadas. Al conectar la batería a una fuente de tensión no deberá haber ninguna persona en el interior del vehículo.

- Embornar el cable de masa de la batería estando el encendido conectado.

Si, después del montaje, el testigo del airbag -K75- indica que hay un fallo, habrá que consultar la memoria de averías, procediendo seguidamente a borrarla y a consultarla de nuevo.

Testigo luminoso para airbag del lado del acompañante desconectado -K145-: desmontar y montar

El testigo de la desactivación del airbag del acompañante -K145- va integrado en un componente con varios pulsadores. Los componentes dañados no se pueden sustituir por separado.

- Pulsadores -E229-/-E256-/-E266-/-E462-/-E581-/-E693- / módulo de conmutadores -E592- / testigo de control -K145-: desmontar y montar.
