Seat Leon (2013-2020) Manual de Taller: Airbags para las rodillas

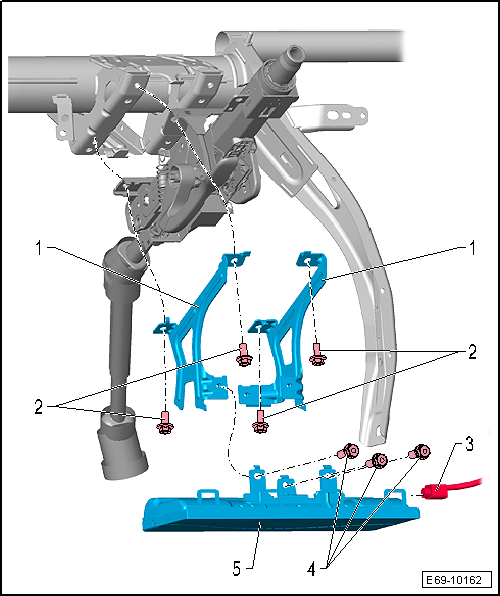

Cuadro de montaje - Airbag para las rodillas

Airbags para las rodillas

1 - Soporte de fijación

  • Para airbag de las rodillas

2 - Tornillo

  • 4 unidades
  • Sustituir
  • 8 Nm

3 - Conector eléctrico

  • Para detonador del airbag para las rodillas del lado del conductor -N295-

4 - Tornillo

  • 3 unidades
  • Sustituir
  • 8 Nm

5 - Airbag para las rodillas del lado del conductor -N295-

  • Desmontar y montar

  ¡Atención!

Peligro de dañar la superficie del airbag para las rodillas debido a esfuerzo mecánico.

Tras finalizar los trabajos hay que realizar un control visual para comprobar si la superficie del airbag para las rodillas está en buen estado, especialmente en la zona de la perforación.

Airbag para las rodillas con detonador: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica 2-10 nm -VAG 1783-
  Aviso

Para más claridad de la ilustración, no se muestra el tablero de instrumentos. No es necesario desmontarlo.

Desmontar

  ¡ATENCIÓN!

  • Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
  • Observar las normas para desechar componentes pirotécnicos.
  • Obsérvese la asignación de la unidad de airbag con respecto al tablero de instrumentos.

- Echar el volante hacia atrás/arriba todo lo que permita el regulador de la columna de dirección.

- Desembornar el cable de masa de la batería estando el encendido conectado.

  ¡PELIGRO!

Es obligatorio el uso de guantes de cuero.

W00-11189

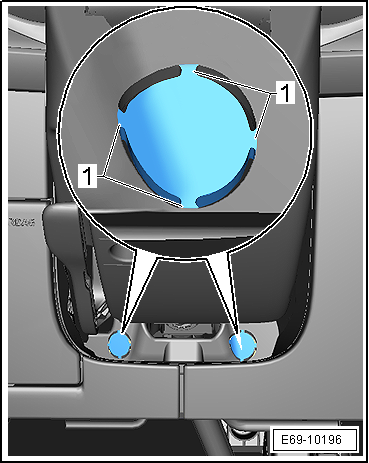

- Cortar la zona troquelada por las marcas -1- con la ayuda de un cúter.

  Aviso

Tomar especial precaución en no dañar las zonas colindantes. En caso necesario proteger la zona.

E69-10196

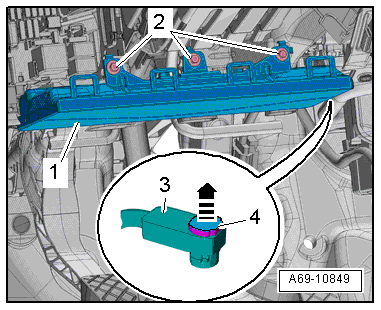

- Desenroscar los tornillos -2-.

- Sacar hacia abajo el airbag para las rodillas del lado del conductor -1-.

  ¡ATENCIÓN!

Antes de manejar componentes pirotécnicos (p. ej. separación del conector eléctrico) la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.

- Separar el conector eléctrico -3- en el detonador del airbag para las rodillas del lado del conductor -N295-.

- Para ello, desbloquear el fiador del conector con un destornillador pequeño -flecha- y desacoplar el conector.

  ¡ATENCIÓN!

Depositar el airbag de modo que el protector acolchado indique hacia arriba.

Montar

  ¡ATENCIÓN!

  • Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
  • Antes de manejar componentes pirotécnicos (por ejemplo, acoplamiento del conector eléctrico), la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.
  • Obsérvese la asignación de la unidad airbag con respecto al tablero de instrumentos.

- Encajar el conector en el detonador del airbag.

- Encajar por presión el fiador del conector introduciendo el conector en el detonador del airbag hasta el tope y bloqueándolo al mismo tiempo.

El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:

  Aviso
  • Asegurarse de enclavar correctamente los conectores eléctricos hasta el tope y de que encastren de un modo audible.
  • Asegurarse de no aprisionar ninguna conducción.

  ¡Atención!

Peligro de dañar la superficie del airbag para las rodillas debido a esfuerzo mecánico.

Tras finalizar los trabajos hay que realizar un control visual para comprobar si la superficie del airbag para las rodillas está en buen estado.

  ¡ATENCIÓN!

La batería se tiene que embornar estando conectado el encendido. En caso de reparación incorrecta de componentes pirotécnicos (por ejemplo airbag, tensores de cinturones), tras embornar la batería se pueden producir activaciones no deseadas. Al conectar la batería a una fuente de tensión no deberá haber ninguna persona en el interior del vehículo.

- Embornar el cable de masa de la batería estando el encendido conectado.

  Aviso

Si, después del montaje, el testigo del airbag -K75- indica que hay un fallo, habrá que consultar la memoria de averías, procediendo seguidamente a borrarla y a consultarla de nuevo.

A69-10849

Pares de apriete

  • "Cuadro de montaje - Airbag para las rodillas"
