Seat Leon (2013-2020) Manual de Taller: Unidad de control del techo corredizo -J245-: desmontar y montar

Seat Leon (2013-2020) Manual de Taller | Carrocería | Carrocería trabajos de montage exterior | Techo corredizo | Unidad de control del techo corredizo -J245-: desmontar y montar

Desmontar

- Desmontar las unidades de iluminación y el panel de mandos delantero.

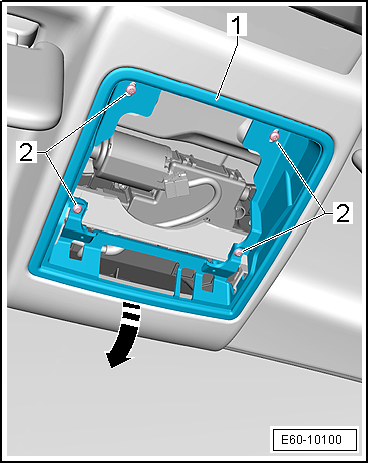

- Desenroscar los tornillos -2-.

- Soltar el marco -1- del techo interior moldeado en el sentido de la -flecha-.

Unidad de control del techo corredizo -J245-: desmontar y montar

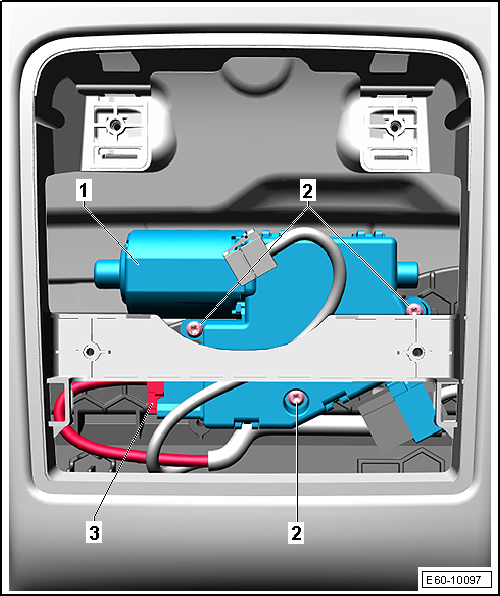

- Desenroscar los tornillos -2-.

Unidad de control del techo corredizo -J245-: desmontar y montar

- Sacar el motor del techo corredizo -1-.

- Separar el conector -3-.

Montar

Unidad de control del techo corredizo -J245-: desmontar y montar

Con la tapa de cristal delantera desmontada:

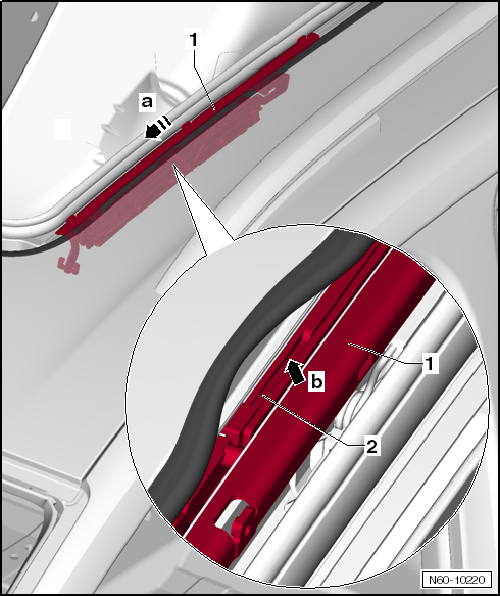

- Empujar el mecanismo deflector -1- por ambos lados hasta su posición más avanzada -flecha a- hasta que se haya bajado por completo.

- Empujar el mecanismo deflector sólo por el lugar indicado -flecha- del carro guía -1-, no por la corredera -2-.

 Unidad de control del techo corredizo -J245-: desmontar y montar

Las operaciones de montaje se efectúan de forma análoga a las de desmontaje, pero en el orden inverso.

Par de apriete de los tornillos -2- del motor de techo corredizo: 3,5 Nm

- Una vez concluidos todos los trabajos se efectuará un ciclo de normalización para el motor del techo corredizo.

Unidad de control de la cortinilla del techo -J394-: desmontar y montar

Desmontar

Unidad de control de la cortinilla del techo -J394-: desmontar y montar

- Desmontar el techo interior moldeado.

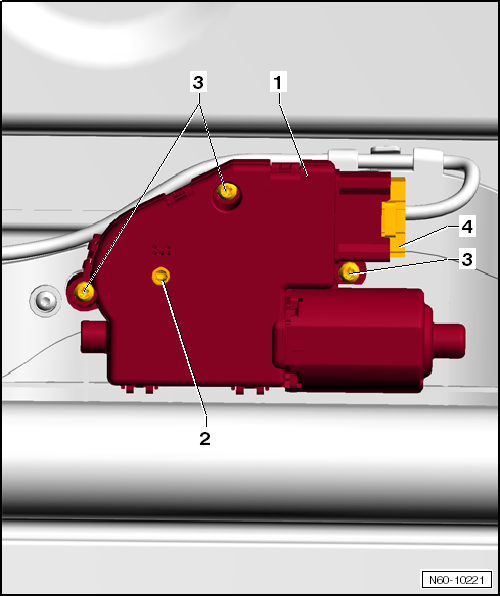

- Separar el conector -4-.

- Desenroscar los tornillos -3-.

- Retirar el motor de la persiana solar -1-.

Montar

Unidad de control de la cortinilla del techo -J394-: desmontar y montar

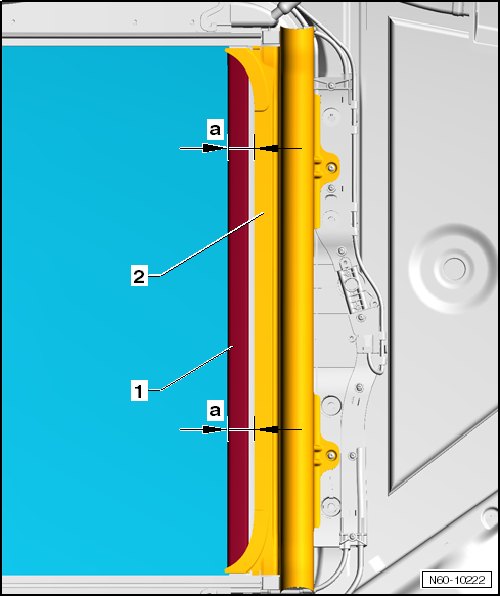

- Antes de montar el motor hay que alinear paralelamente la persiana solar midiendo la distancia -cota a- entre la cercha -1- y el cartucho de la persiana -2-.

 Unidad de control de la cortinilla del techo -J394-: desmontar y montar

Las operaciones de montaje se efectúan de forma análoga a las de desmontaje, pero en el orden inverso.

- Acoplar el conector -4-.

- Apretar los tornillos -3-, par de apriete: 3,5 Nm

- Una vez concluidos todos los trabajos se efectuará un ciclo de normalización del motor de la persiana solar.
