Kia Forte: Su vehículo de un vistazo
Visión general del exterior
■ Vista frontal
![Kia Forte. Visión general del exterior](images/books/303/kia_forte_su_veh_iculo_de_un_vistazo_1.jpg)
La forma actual puede no coincidir con la ilustración.
- Capó
- Faro
- Luz antiniebla
- Neumáticos y ruedas
- Retrovisor exterior
- Escobillas del parabrisas
- Ventanillas
- Sistema de ayuda al estacionamiento
- Gancho de remolque

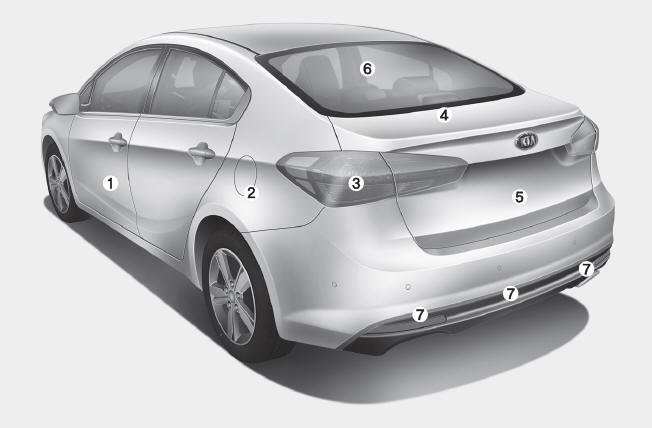

■ Vista trasera
![Kia Forte. Visión general del exterior](images/books/303/kia_forte_su_veh_iculo_de_un_vistazo_2.jpg)
La forma actual puede no coincidir con la ilustración.
- Bloqueos de la puerta
- Tapa de llenado de combustible
- Piloto trasero combinado
- Tercera luz de freno
- Maletero
- Antena
- Sistema de ayuda al estacionamiento trasero

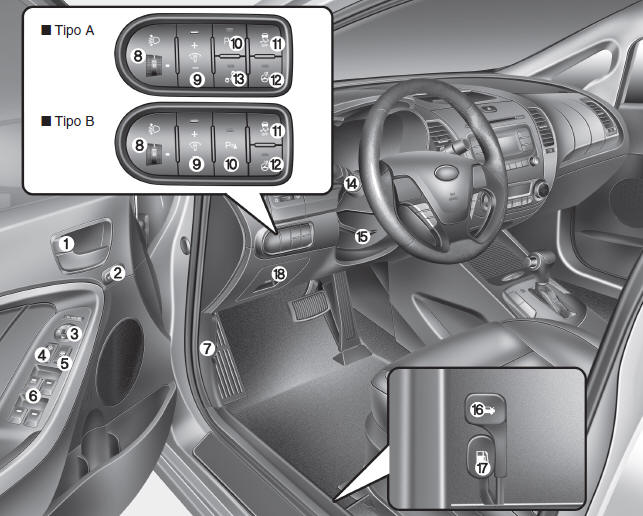

Visión general del interior
![Kia Forte. Visión general del interior](images/books/303/kia_forte_su_veh_iculo_de_un_vistazo_3.jpg)
La forma actual puede no coincidir con la ilustración.
- Manilla interior de la puerta
- Botón del sistema de memoria de la posición del conductor
- Mando del retrovisor exterior
- Interruptor de cierre centralizado de puertas
- Botón de bloqueo del elevalunas eléctrico
- Interruptor del elevalunas eléctrico
- Palanca de desenganche del capó
- Dispositivo de nivelación de los faros
- Mando de control de la iluminación del panel de instrumentos
- Botón de activación/ desactivación del sistema de ayuda al estacionamiento
- Botón de desactivavión de ESC
- Botón de activación/desactivación de la calefacción del volante
- Botón de activación/desactivación BSD
- Volante
- Palanca de control de inclinación y telescópico de la dirección
- Palanca de desbloqueo de la puerta del maletero
- Botón de desbloqueo de la tapa de llenado de combustible
- Caja de fusibles

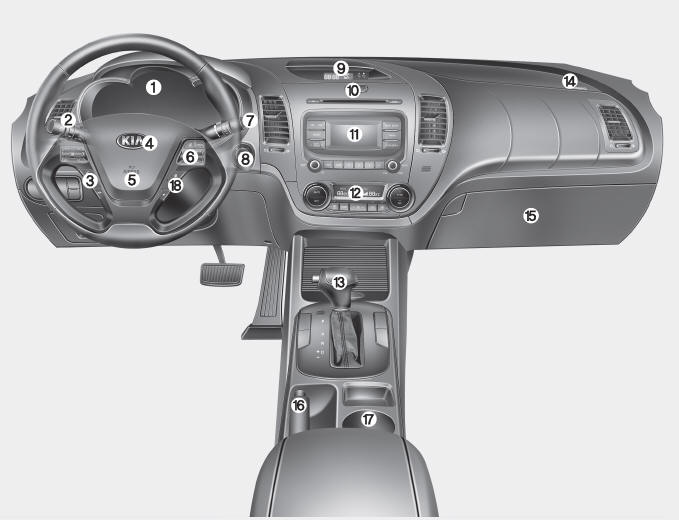

Vista general del panel de instrumentos
![Kia Forte. Vista general del panel de instrumentos](images/books/303/kia_forte_su_veh_iculo_de_un_vistazo_4.jpg)
La forma actual puede no coincidir con la ilustración.
- Tablero de instrumentos
- Mando del control de las luces
- Botones de mando a distancia del audio
- Claxon
- Airbag delantero del conductor
- Botón del control de crucero
- Palanca de control del limpia y lavaparabrisas
- Interruptor de encendido o botón de arranque/parada del motor
- Reloj digital
- Interruptor de luces de emergencia
- Audio
- Sistema de control del climatizador
- Palanca de cambio
- Airbag delantero del acompañante
- Guantera
- Freno de estacionamiento
- Soporte para bebidas
- Botón de la pantalla LCD
Compartimento del motor

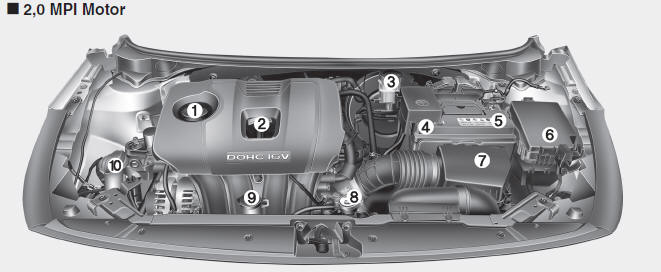

■ 2,0 MPI Motor
![Kia Forte. Compartimento del motor](images/books/303/kia_forte_su_veh_iculo_de_un_vistazo_5.jpg)

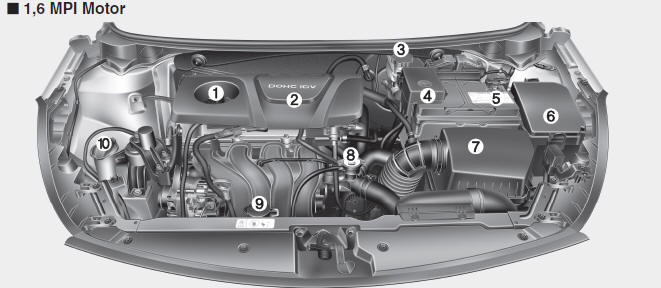

■ 1,6 MPI Motor
![Kia Forte. Compartimento del motor](images/books/303/kia_forte_su_veh_iculo_de_un_vistazo_6.jpg)
La forma actual puede no coincidir con la ilustración.
- Tapón de llenado de aceite del motor
- Varilla de aceite del motor
- Depósito de líquido de frenos/ embrague*
- Terminal positivo de la batería
- Terminal negativo de la batería
- Caja de fusibles
- Purificador de aire
- Tapón del radiador
- Depósito de refrigerante del motor
- Depósito del líquido del lavaparabrisas
* : opcional

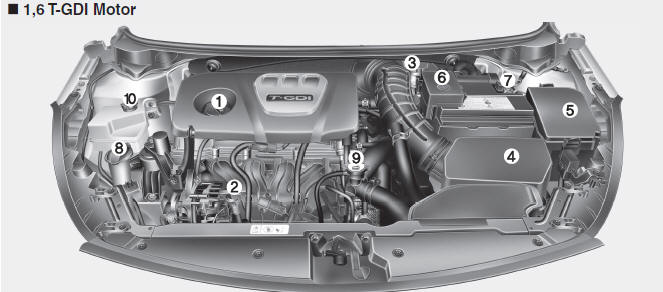

■ 1,6 T-GDI Motor
![Kia Forte. Compartimento del motor](images/books/303/kia_forte_su_veh_iculo_de_un_vistazo_7.jpg)

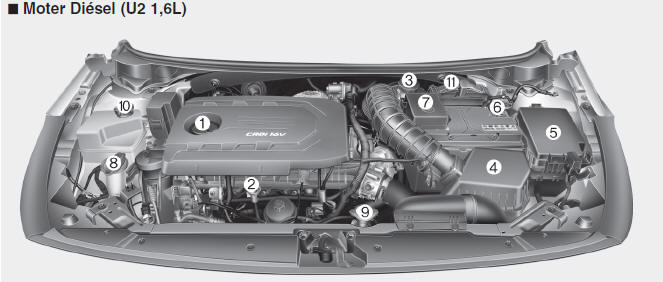

■ Moter Diésel (U2 1,6L)
![Kia Forte. Compartimento del motor](images/books/303/kia_forte_su_veh_iculo_de_un_vistazo_8.jpg)
La forma actual puede no coincidir con la ilustración.
- Tapón de llenado de aceite del motor
- Varilla de aceite del motor
- Depósito de líquido de frenos/ embrague*
- Purificador de aire
- Caja de fusibles
- Terminal positivo de la batería
- Terminal negativo de la batería
- Depósito del líquido del lavaparabrisas
- Tapón del radiador
- Depósito de refrigerante del motor
- Cartucho filtrante del combustible
* : opcional
