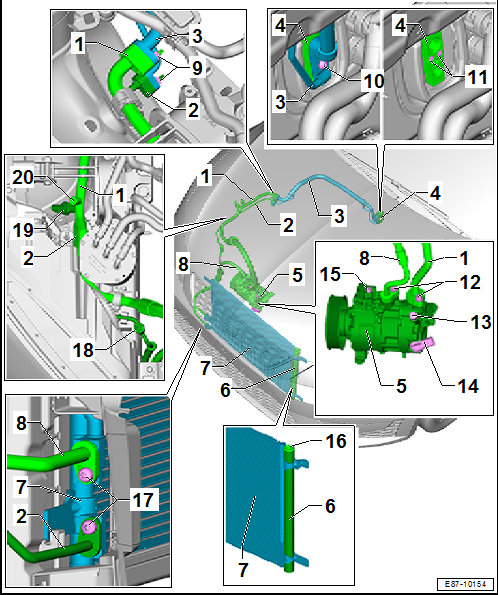

Seat Leon (2013-2020) Manual de Taller: Cuadro del sistema - Circuito del agente frigorífico

- Tener en cuenta las indicaciones al realizar trabajos en el circuito del agente frigorífico.

1. Tubería de agente frigorífico, lado de baja presión
   • Dependiendo de la versión del vehículo y de la tubería de agente frigorífico, así como del período de la producción, puede haber un contrapeso antivibrador adicional en la tubería de agente frigorífico.
   • Contrapeso antivibrador: desmontar y montar
2. Tubería de agente frigorífico, lado de alta presión
3. Tubería de agente frigorífico con intercambiador de calor interno
   • Desmontar y montar
4. Válvula de expansión
   • Desmontar y montar
5. Compresor de climatización
   • Cuadro general de montaje
   • Desmontar y montar
   • Desmontar y montar del soporte
6. Depósito de líquido con bolsa deshidratadora

El depósito de líquido con bolsa deshidratadora ya no se tiene que sustituir cada vez que se abra el circuito frigorífico, teniendo en cuenta determinados requisitos. Consultar en el sistema ELSA, en Calefacción - ventilación - aire acondicionado; Aire acondicionado con agente frigorífico R134a.

• Desmontar y montar

7. Condensador
   • Cuadro general de montaje
   • Desmontar y montar
   • Diferentes versiones
8. Tubería del agente frigorífico
9. Tuercas
   • 8 Nm
10. Tornillo
    • 8 Nm
11. Tornillo
    • 10 Nm
12. Tornillo
    • 22 Nm
13. Válvula de descarga en el compresor de climatización
    • Comprobar
14. Conector con válvula reguladora del compresor del aire acondicionado -N280-
15. Tornillo de purga de aceite

   ¡Atención!

Si el retén del tornillo de descarga de aceite del compresor de climatización está dañado.

Desmontar únicamente con el circuito de agente frigorífico vacío; el empalme no lleva válvula

• Diferentes versiones
• Par de apriete:
  • Compresor del climatizador marca Denso - 30 Nm
  • Compresor del climatizador marca Sanden - 10 Nm

16. Caperuza aislante
    • Diferentes versiones
    • Marca Modine: 5 Nm
17. Tornillo
    • 8 Nm
18. Conexión de servicio, lado de alta presión
    • Desmontar y montar
    • Caperuza aislante: 0,4 +- 0,1 Nm
    • Válvula: 2 +- 0,2 Nm
19. Sensor de presión para circuito de agente frigorífico -G805-
    • Desmontar y montar
    • 5 +- 1 Nm
20. Conexión de servicio, lado de baja presión
    • Desmontar y montar
    • Caperuza aislante: 0,4 +- 0,1 Nm
    • Válvula: 2 +- 0,2 Nm

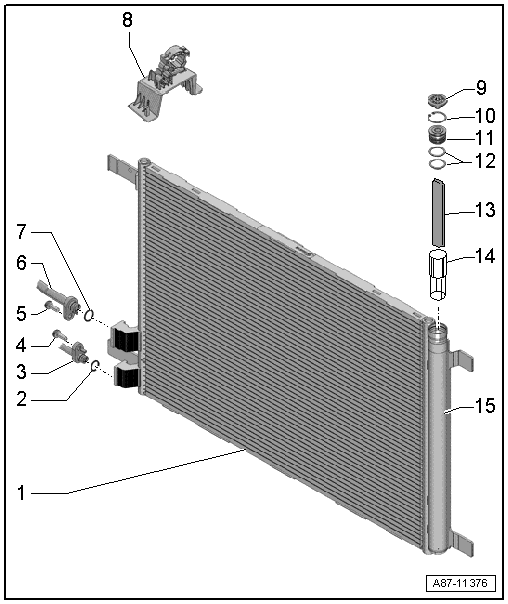

Cuadro de montaje - Condensador

Condensador, depósito de líquido

1. Condensador
   • Diferentes versiones
   • Desmontar y montar
2. Junta tórica
   • Sustituir; versiones
   • Humedecer con aceite para máquinas frigoríficas antes del montaje
3. Tubo del agente frigorífico
4. Tornillo
   • 8 Nm
5. Tornillo
   • 8 Nm
6. Tubo del agente frigorífico
   • Del compresor de climatización
7. Junta toroidal
   • Sustituir; versiones
   • Humedecer con aceite para máquinas frigoríficas antes del montaje
8. Soporte
   • Para tubos de agente frigorífico
9. Caperuza
   • Diferentes versiones
10. Anillo de seguridad
11. Tapa de cierre
    • Diferentes versiones
12. Juntas tóricas
    • Sustituir; versiones
    • Humedecer con aceite para máquinas frigoríficas antes del montaje
13. Cartucho deshidratador
    • Diferentes versiones
    • Desmontar y montar
      • Condensador marca Denso
      • Condensador marca Modine
14. Tamiz
    • Diferentes versiones
    • Desmontar y montar
15. Depósito de líquido
    • Diferentes versiones
    • En esta versión, se integra en el condensador

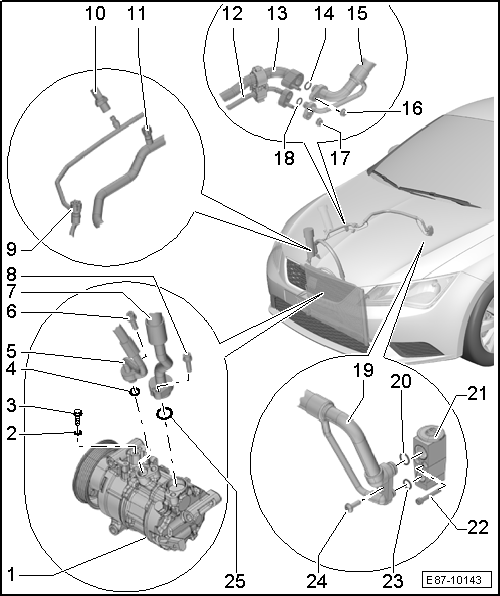

Compresor del climatizador, tuberías de agente frigorífico, válvula de expansión

1. Compresor para aire acondicionado
   • Cuadro de montaje
2. Anillo de junta
   • Diferentes versiones
   • Humedecer la junta toroidal antes de su montaje con aceite para máquinas frigoríficas
3. Tornillo de purga de aceite
   • Diferentes versiones
   • Par de apriete:
     • Compresor del climatizador marca Denso - 30 Nm
     • Compresor del climatizador marca Sanden - 10 Nm
4. Junta toroidal
   • Sustituir; versión
   • Humedecer con aceite para máquinas frigoríficas antes del montaje
5. Tubo del agente frigorífico
   • Para condensador
6. Tornillo
   • 22 Nm
7. Tubería de agente frigorífico
8. Tornillo
   • 22 Nm
9. Válvula de vaciado y llenado, lado de alta presión
   • Desmontar y montar
10. Sensor de presión para circuito de agente frigorífico -G805-
    • 8 Nm
    • Desmontar y montar
11. Válvula de vaciado y llenado, lado de baja presión
    • Desmontar y montar
12. Tubería de agente frigorífico - lado de alta presión
13. Tubería de agente frigorífico - lado de baja presión
14. Junta toroidal
    • Sustituir; versión
    • Humedecer con aceite para máquinas frigoríficas antes del montaje
15. Tubo de agente frigorífico con intercambiador de calor interior
    • Desmontar y montar
16. Tuerca
    • 8 Nm
17. Tuerca
    • 8 Nm
18. Junta toroidal
    • Sustituir; versión
    • Humedecer con aceite para máquinas frigoríficas antes del montaje
19. Tubo de agente frigorífico con intercambiador de calor interior
    • Desmontar y montar
20. Junta toroidal
    • Sustituir; versión
    • Humedecer con aceite para máquinas frigoríficas antes del montaje
21. Válvula de expansión
    • Desmontar y montar
22. Tornillo
    • 2 unidades
    • 10 Nm
23. Junta toroidal
    • Sustituir; versión
    • Humedecer con aceite para máquinas frigoríficas antes del montaje
24. Tornillo
    • 8 Nm
25. Junta toroidal
    • Sustituir; versión,
    • Humedecer con aceite para máquinas frigoríficas antes del montaje

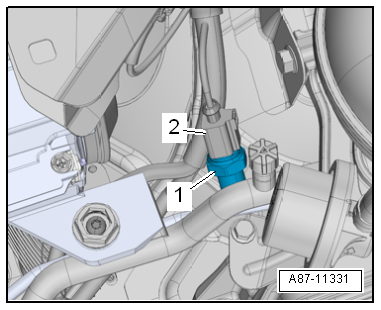

Sensor de presión del circuito del agente frigorífico -G805-: desmontar y montar

   ¡ATENCIÓN!

Peligro causado por agente frigorífico que sale bajo presión.

Fenómenos de congelación en la piel u otras partes del cuerpo.

• Si al soltar el G805 sale agente frigorífico de la tubería del agente frigorífico durante más de 1 segundo, hay que apretar de nuevo el G805. La válvula de retención de la tubería del agente frigorífico está dañada y se tiene que sustituir.
• Evacuar por succión el agente frigorífico y abrir directamente después de ello circuito frigorífico.
• Si la evacuación por succión data de más de 10 minutos atrás y no se abrió el circuito frigorífico hay que volver a evacuar por succión el agente frigorífico. Por efectos de reevaporación se produce presión en el circuito frigorífico.

Desmontar

- Desacoplar el conector eléctrico -2-.

- Desenroscar el sensor de presión -1-.

Montar

El montaje se realiza en orden inverso, teniendo en cuenta lo siguiente:

• Par de apriete

Sustituir la junta tórica. Asignación.
