Seat Leon (2013-2020) Manual de Taller: Sistemas de información, medición y diagnóstico de vehículos

Seat Leon (2013-2020) Manual de Taller | Electricidad | Sistema eléctrico: Informasión general | Cables | Sistemas de información, medición y diagnóstico de vehículos

Los equipos que se describen son los que están en vigor, para mas información ver → catalogo de útiles y equipos de taller.

  Aviso

Hay que tener en cuenta las indicaciones actuales sobre el manejo del equipo de diagnosis de vehículos, que aparecen después de seleccionar las teclas "Administración" y "Manual de instrucciones ".

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

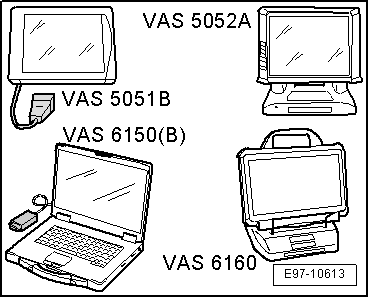

  • Central diagnosis -VAS 5051B-
  • Central diagnosis -VAS 5052A-
  • Central diagnosis -VAS 6150 / VAS 6150A-
  • Central diagnosis -VAS 6150B Profesional-
  • Central diagnosis -VAS 6150B Startline-
  • Central diagnosis -VAS 6160 Premium-

E97-10613

  • Cable 5m. -VAS 5051/6B-
  • Cable 3m. -VAS 5051/5A-
  Aviso

Para la diagnosis únicamente se deben emplear los cables de diagnosis mencionados más arriba, porque sólo éstos están equipados con líneas para CAN-Bus y admiten una diagnosis de CAN-Bus o bien de la comunicación vía CAN-Bus.

Sistema de información, medición y diagnosis de vehículos -VAS - : conectar

  Aviso

La ubicación del conector de diagnosis de los diferentes modelos esta descrita en el manual Sistema eléctrico Gr. 97 de cada vehículo.

Conectar el equipo de diagnosis de vehículos -VAS -:

- Accionar el freno de mano.

- En los vehículos con cambio automático, poner la palanca selectora en la posición "P" o "N".

- En los vehículos con cambio manual, poner la palanca de cambios en punto muerto.

- Estando el encendido desconectado, conectar el equipo de diagnosis de vehículos -VAS - al conector de diagnosis del vehículo.

Test del sistema en línea

Este programa de verificación comprende las siguientes etapas:

  • Test del sistema para la conexión en línea
  • Verificación del derecho de acceso del usuario
  • Test de la conexión correcta hasta el banco de datos SEAT

Para ello es necesario que el equipo de comprobación esté conectado Online (conexión a la red):

Conectar el equipo de diagnosis de vehículos -VAS -

- Seleccionar el modo operativo "Localización guiada de averías" del equipo de diagnosis de vehículos -VAS -.

- Con la tecla "Ir a" hay que elegir la "Selección de funciones/componentes" y seleccionar consecutivamente las siguientes opciones de menú:

  • Carrocería
  • Sistema eléctrico
  • Sistemas preparados para la autodiagnosis
  • Inmovilizador
  • Funciones
  • Test del sistema en línea
  Aviso
  • Todas las instrucciones de trabajo descritas, tales como adaptaciones y codificaciones, se pueden efectuar con el equipo de diagnosis de vehículos -VAS -
  • Todas las instrucciones de trabajo están disponibles en los modos operativos "Localización guiada de averías" y "Funciones guiadas".
  • Información adicional: → Núm.75
  • Tener en cuenta las indicaciones actuales sobre el manejo del equipo de diagnosis de vehículos -VAS - y de los modelos sucesores que aparecen después de seleccionar las teclas "Administración" y "Manual de instrucciones".

Indicaciones de seguridad en el empleo con el vehículo en marcha

  ¡ATENCIÓN!

Peligro de accidente por distracción e insuficiente aseguramiento de los equipos de comprobación y medición.

Peligro derivado de que se dispare el airbag del acompañante en un accidente.

  • Al hacer un recorrido de prueba o de medición, llevando un equipo de diagnosis de vehículos -VAS -, existe el riesgo de sufrir lesiones graves o incluso mortales.
  • El manejo del equipo de diagnosis de vehículos -VAS - durante la marcha es causa de distracción.
  • Existe un mayor riesgo de sufrir lesiones causadas por equipos de comprobación y medición sin afianzar.
  • Si el equipo de diagnosis de vehículos -VAS - se coloca en la zona de acción de un airbag durante un recorrido de prueba o de medición, existe el riesgo de sufrir lesiones graves o incluso mortales en caso que se dispare el airbag.
  • Para recorridos de prueba o medición hay que llevar a bordo una segunda persona que, sentada en el asiento trasero, vaya manejando el equipo de diagnosis de vehículos -VAS -.

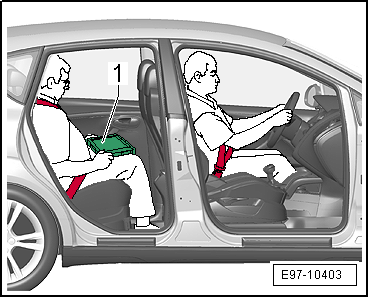

El equipo de diagnosis de vehículos -VAS --1-, lo manejara durante la marcha un segundo operario según figura.

E97-10403
