Seat Leon (2013-2020) Manual de Taller: Sistema de depresión

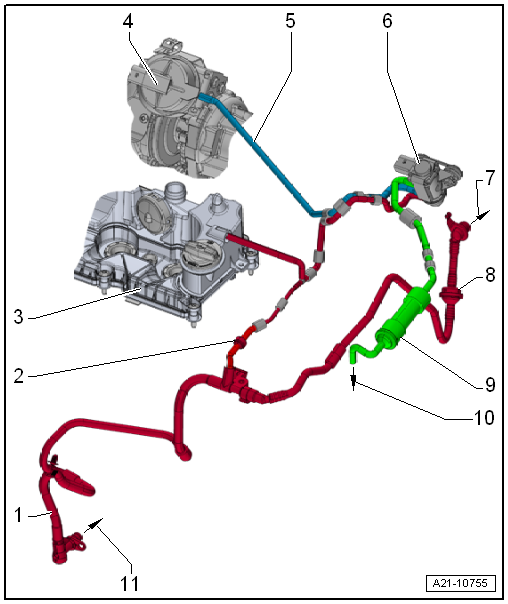

Esquema de conexiones - Sistema de depresión
1 - Tubo de depresión
2 - Válvula de retención
- Tener en cuenta la posición de montaje
3 - Tapa de balancines
4 - Cápsula de depresión
- Para regulación de la presión de sobrealimentación
- En el turbocompresor
5 - Conducción de control para depresión
- De la electroválvula para limitación de la presión de
sobrealimentación -N75- hacia la caja de depresión en el turbocompresor
6 - Electroválvula para limitación de la presión de sobrealimentación
-N75-
7 - Hacia el servofreno
8 - Válvula de retención
- Tener en cuenta la posición de montaje
9 - Tubo de ventilación
10 - Hacia la carcasa del filtro de aire
11 - Hacia la bomba de depresión
Sistema de depresión: comprobar
Herramientas especiales, equipos de
comprobación y medición y dispositivos auxiliares necesarios

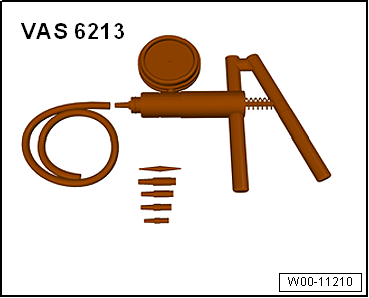

- Bomba manual de vacío -VAS 6213-
Secuencia de operaciones
- Comprobar todas las tuberías de depresión de todo el sistema
de depresión por si presentan:
- Grietas
- Daños por mordedura de roedores
- Tramos aplastados
- Zonas porosas y fugas por otras causas
- Comprobar las tuberías de depresión que van a la
electroválvula y de la electroválvula al componente respectivo.
- Si hay un registro en la memoria de incidencias, comprobar
todos los conductos de depresión que van al componente en
cuestión; adicionalmente, comprobar el resto de conductos de
depresión que van a otros componentes.
- Si no se puede crear depresión con la bomba manual de vacío
-VAS 6213- o si la depresión vuelve a bajar en seguida,
comprobar la estanqueidad de la bomba y los tubos flexibles de
empalme.
