Seat Leon (2013-2020) Manual de Taller: Manivela de la ventanilla: desmontar y montar

Desmontar

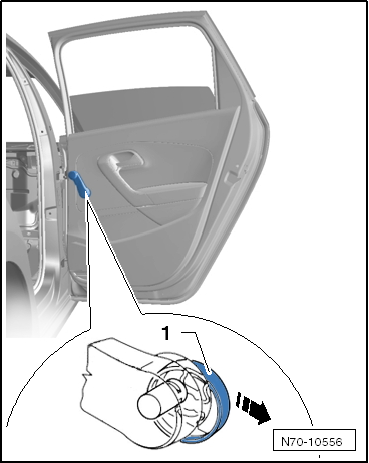

- Presionar el anillo de retención -1- hacia delante, en la dirección de la marcha -flecha-, y extraer la manivela del mecanismo.

Montar

N70-10556

- El montaje se realiza, de forma análoga, en el sentido inverso al de las operaciones descritas.

  Aviso

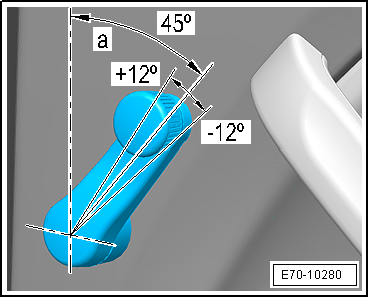

La posición de montaje con los cristales cerrados es: a = 45º +- 12º.

E70-10280

Cubierta interior de la puerta: desmontar y montar

Palanca -3409-

Desmontar

- Desmontar el revestimiento de la puerta posterior.

W00-11118

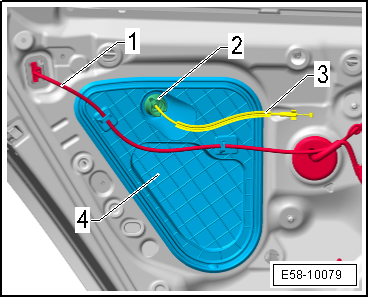

- Liberar el mazo de cables eléctricos -1- de las presillas de la tapa de protección interior -4-.

- Con la palanca -3409- desencajar la tapa de protección interior -4-.

- Desencajar la boquilla -2- de la tapa de protección interior -4-.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

- Encajar la tapa de protección interior hasta que encastre de un modo audible.

  • La tapa de protección interior debe asentar al ras.

E58-10079

Resbalón: desmontar y montar

Desmontar

- Extraer los tornillos -1- y retirar el resbalón -2-.

Montar

- Colocar el resbalón -2- y apretar ligeramente los tornillos -1-.

- Ajustar el resbalón.

- Aplicar el par de apriete a la tornillería.

E57-10102

Manilla de la puerta: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

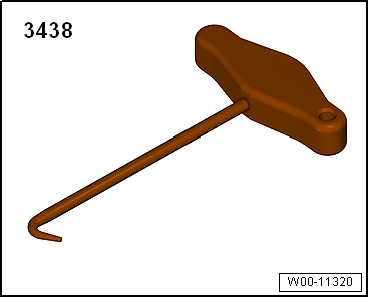

  • Gancho -3438-

Desmontar

- Desmontar la tapa de cierre maneta.

W00-11320

- Tirar de la maneta -2-, ligeramente en el sentido de la -flecha a-, para sacarla del conjunto de alojamiento -1-.

- Sacar la parte posterior de la maneta en dirección de la -flecha b-.

- Extraer en ángulo recto -flecha c- la maneta de la puerta del alojamiento -1-.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

E58-10070

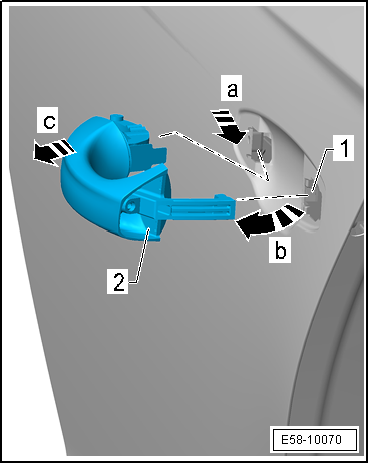

  • Sustituir las bases posterior -1- y anterior -2- que estén dañadas o quebradizas.
  • Asegurarse que las bases posterior y anterior queden adecuadamente montadas.

E57-10115

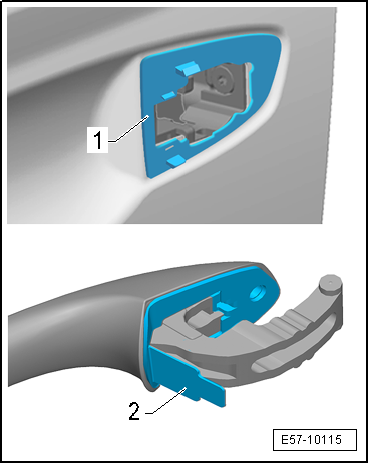

- Por el orificio de la tapa de la maneta introducir una llave allen -2- y colocarla de manera que se pueda tirar de la palanca articulada -1- en el sentido de la -flecha-.

- Tirar de la llave allen hasta que haga tope la palanca articulada -1-.

E57-10057

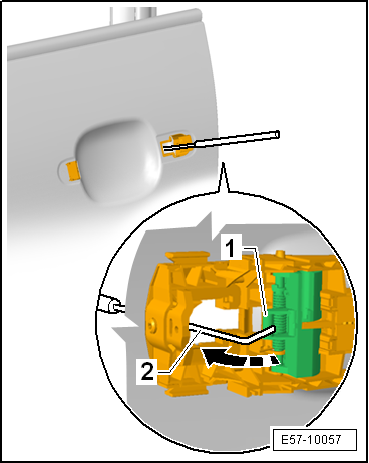

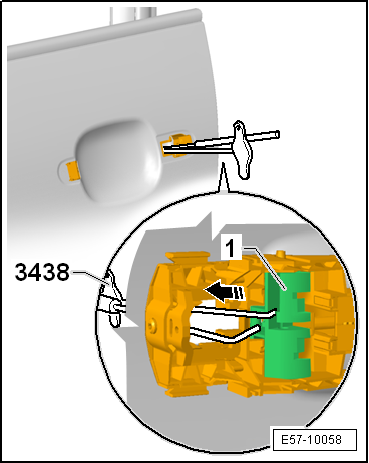

- Sin llegar a soltar la llave allen introducir por el orificio de la tapa de la maneta el gancho -3438- y sujetar el mecanismo -1- por la ranura existente y tirar de la misma.

  Aviso

Colocar el gancho -3438- de manera que no moleste a la hora de introducir la maneta.

- Extraer la llave allen y mantener sujetado el mecanismo -1- con el gancho -3438-.

E57-10058

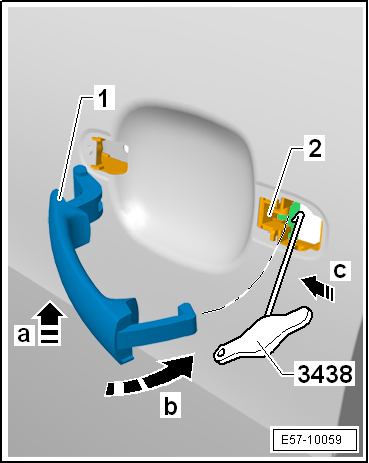

- Colocar la maneta -1- en ángulo recto -flecha a- en el conjunto de alojamiento -2-.

- Pivotar la maneta -1- hacia el interior de la puerta -flecha b-.

- Desplazar la maneta hacia delante -flecha c- para encajarla en el conjunto de alojamiento.

- Montar la tapa de cierre maneta exterior

  ¡Atención!

Antes de cerrar la puerta hay que comprobar el funcionamiento de los componentes manipulados estando la puerta abierta.

E57-10059

Conjunto de alojamiento: desmontar y montar

  ¡Atención!

Peligro de fallos de funcionamiento.

Obsérvese al desmontar y montar, que el cable de mando no se pliegue o dañe.

Para desmontar el alojamiento de la maneta exterior no es necesario desmontar:

La cerradura de la puerta

Desmontar

- Desmontar la maneta exterior

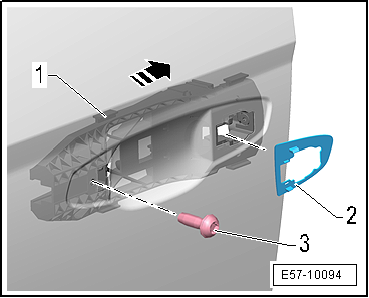

- Retirar la base posterior -2-.

- Extraer el tornillo -3-.

- Presionar un poco el alojamiento de la maneta exterior -1-, desde el interior de la puerta, en sentido de la -flecha- y retirarlo.

- Desmontar el cable de accionamiento por el -lado alojamiento de la maneta exterior-

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje.

E57-10094

Cerradura de la puerta: desmontar y montar

  ¡Atención!

Para desmontar la cerradura de la puerta posterior no es necesario desmontar:

El alojamiento de la maneta exterior

Desmontar

- Llevar el cristal de la puerta a la posición "cerrado".

- Desmontar la tapa de protección interior.

- Extraer los tornillos de sujeción -1- del marco ventana -2- y sujetarlo con cinta de carrocero -flecha- de manera que no moleste.

E58-10078

- Desacoplar el conector del mazo -4-

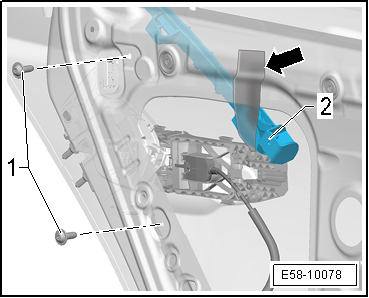

- Extraer los tornillos -1-.

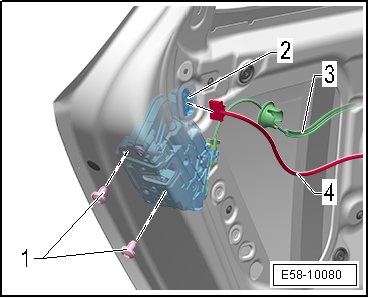

Desmontar el cable -3- de la maneta interior por el -lado cerradura de la puerta-, para ello:

- Desplazar con cuidado la cerradura -2- para tener acceso al punto de sujeción del cable -3-.

E58-10080

- Girar 90º el cable en la palanca -1- en dirección de la -flecha b- y sacarlo del contrasoporte para cable de mando -4-.

- Desenganchar el manguito -3-, -flecha a-, de la palanca de desbloqueo -2- de la cerradura de la puerta.

Desmontar el cable de la maneta exterior por el -lado cerradura de la puerta-, para ello:

  Aviso

Preste especial atención para no dañar el clip de sujeción de la cubierta.

E57-10108

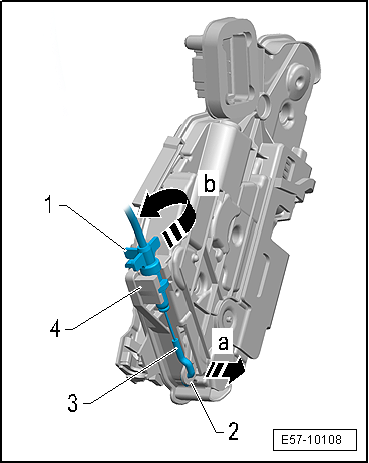

- En caso de existir, desmontar la cubierta -1- desencajándola en dirección de la -flecha a- y desplazándola luego en dirección de la -flecha b-.

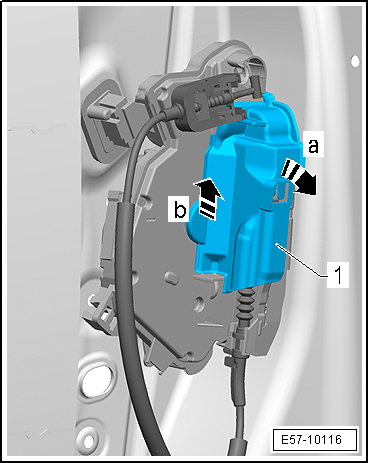

E57-10116

- Girar 90º el cable en la palanca -3- en dirección de la -flecha a- y sacarlo del contrasoporte para cable -2-.

- Girar el cable en la palanca -1- en dirección de la -flecha b-.

  • El cable debe quedar en una misma línea con el hueco en la palanca.

- Desenganchar el cable de la palanca -3-.

- Retirar la cerradura -2-.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

  Aviso
  • No cerrar la puerta.
  • Una vez finalizado el montaje es necesario verificar el funcionamiento, ya que si los cables Bowden no se hallan bien ajustados o están mal enganchados, no se podrá abrir la cerradura.

E57-10109

Guía de la ventanilla: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Útil de presión -T20098-
  Aviso
  • Las operaciones de desmontaje y montaje descritas a continuación corresponden al lado izquierdo del vehículo. Las operaciones correspondientes al lado derecho son semejantes, salvo las excepciones que, en caso de haberlas, se describen dentro del mismo proceso.
  • No doblar la guía del cristal durante el desmontaje.

Desmontar

- Desmontar el cristal de la puerta posterior.

- Desmontar el embellecedor exterior montante B (puerta posterior).

- Desmontar el embellecedor exterior montante C (puerta posterior).

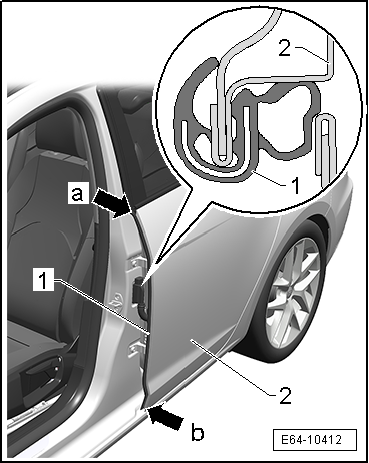

- En la zona anterior inferior de la puerta -2-, desencajar la junta -1- de la zona comprendida entre la -flecha a- y la -flecha b-.

E64-10412

- Desde el interior, desprender el labio -3- de la pestaña de la puerta -2-.

- Empezando por la zona posterior, y tirando de manera uniforme por todo el contorno -flechas a-, desprender la guía cristal -1-.

- Desprender la guía cristal de sus alojamientos -flechas b-.

Montar

  Aviso

El elemento interior la guía cristal es de metal. Si se dobla, ya no se podrá volver a enderezar, se quedará "ondulado". Por ello hay que encajar la guía cristal uniformemente y sin doblarla.

E64-10351

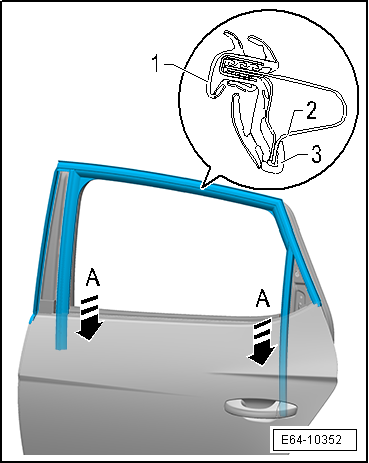

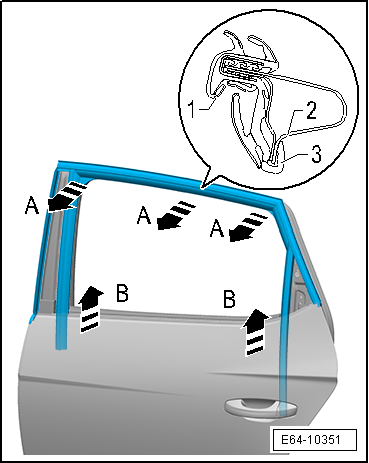

- Introducir la guía cristal en sus alojamientos -flechas a-.

- Encajar la guía cristal -1- en la pestaña de la puerta de manera uniforme por todo el contorno.

- Desde el interior, colocar el labio de estanqueidad -3- de la guía sobre la pestaña de la puerta -2-.

- Limpiar con alcohol isopropílico o heptanol la zona de la puerta donde se debe colocar la porción adhesiva de la guía cristal.

- Aplicar a continuación productos limpiadores de siliconas en la zona afectada. Secar bien la zona.

- Calentar con el electrosoplante -SAT 1416- la zona de contacto de la carrocería a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.

- Colocar la porción adhesiva de la guía cristal y con una fuerza aproximada de 5 Kg, presionarla con el útil de presión -T20098-.

  ¡Atención!

Antes de montar el revestimiento de la puerta hay que comprobar el funcionamiento de los componentes manipulados.

  Aviso

Procurar que la guía cristal quede colocada de forma uniforme por todo el contorno (para evitar ruidos por el viento).

E64-10352
