Seat Leon (2013-2020) Manual de Taller: Servomotores

Cuadro de ubicaciones - Servomotores delanteros

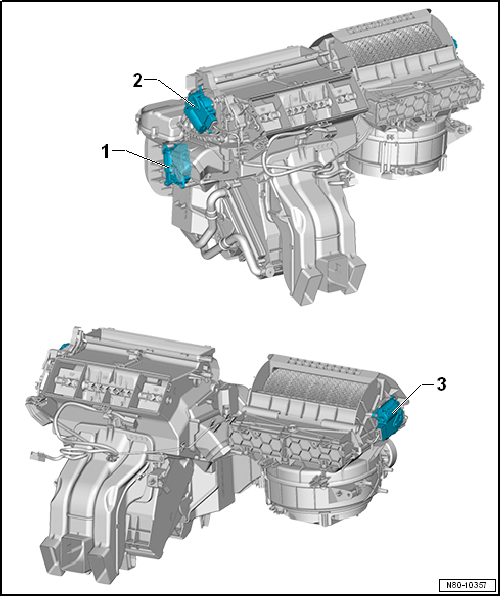

Cuadro de ubicaciones - Servomotores delanteros

  1. Servomotor de la trampilla de temperatura -V68-
    • Comprobar: Equipo de diagnosis de vehículos
    • Desmontar y montar
  2. Servomotor de la trampilla de distribución de aire -V428-
    • Comprobar: Equipo de diagnosis de vehículos
    • Desmontar y montar
  3. Servomotor de la trampilla de recirculación de aire -V113-
    • Comprobar: Equipo de diagnosis de vehículos
    • Desmontar y montar

Servomotor de la trampilla de temperatura -V68- con potenciómetro -G92-: desmontar y montar

El desmontaje y el montaje es idéntico al del vehículo con aire acondicionado.

Servomotor de la trampilla de recirculación de aire -V113-: desmontar y montar

El desmontaje y el montaje es idéntico al del vehículo con aire acondicionado.

Servomotor de la trampilla de distribución de aire -V428-: desmontar y montar

El desmontaje y el montaje es idéntico al del vehículo con aire acondicionado.

Sistema de canalización del aire

Cuadro de montaje - Conducción y distribución del aire en el habitáculo

El cuadro de montaje para la conducción de aire y la distribución de aire en el habitáculo es idéntico al del vehículo con climatizador manual.

Desaireación forzada del habitáculo: desmontar y montar

El desmontaje y montaje es idéntico al del vehículo con climatizador.

Desaireación forzada del habitáculo: comprobar

El desmontaje y montaje es idéntico al del vehículo con climatizador.

Aspiración de aire exterior: desmontar y montar

El desmontaje y montaje es idéntico al del vehículo con climatizador.

Desagüe de la caja de aguas: comprobar

La comprobación es idéntica a la del vehículo con climatizador.

Unidad de mandos e indicación

Cuadro de ubicaciones - Unidad de mandos e indicación

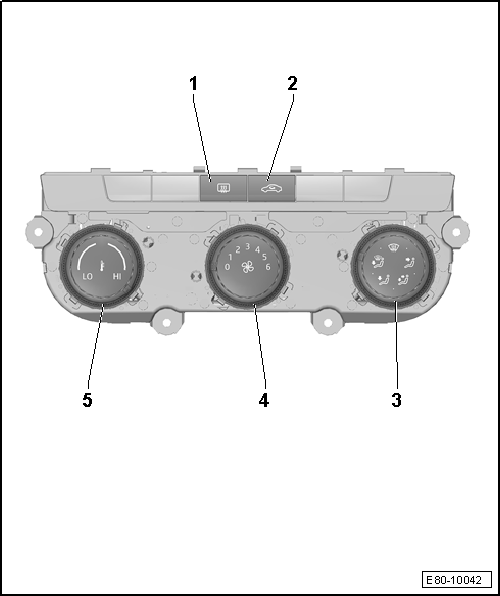

Cuadro de ubicaciones - Unidad de mandos e indicación

  1. Tecla para luneta térmica
    • Cuando el LED luce, indica que se ha seleccionado la función de "encender la luneta térmica"
    • Si la tecla se mantiene pulsada durante varios segundos se puede mantener encendida la calefacción de la luneta de manera permanente
  2. Tecla para modo de recirculación de aire
    • Cuando el LED luce, indica que se ha seleccionado la función de "recirculación de aire"
    • La función de "recirculación de aire" se borra al ajustar la distribución de aire a "descongelación" (aire hacia el parabrisas)
  3. Regulador para el ajuste de la distribución de aire
  4. Regulador para turbina de aire exterior -V2-
  5. Regulador para ajustar la temperatura

Unidad de mandos e indicación: desmontar y montar

El desmontaje y montaje es idéntico al del vehículo con climatizador.

Otros componentes para el control y la regulación

Sensor de temperatura exterior -G17-: desmontar y montar

El desmontaje y montaje es idéntico al del vehículo con climatizador.
