Seat Leon (2013-2020) Manual de Taller: Cuadro de montaje - Rótulos y emblemas

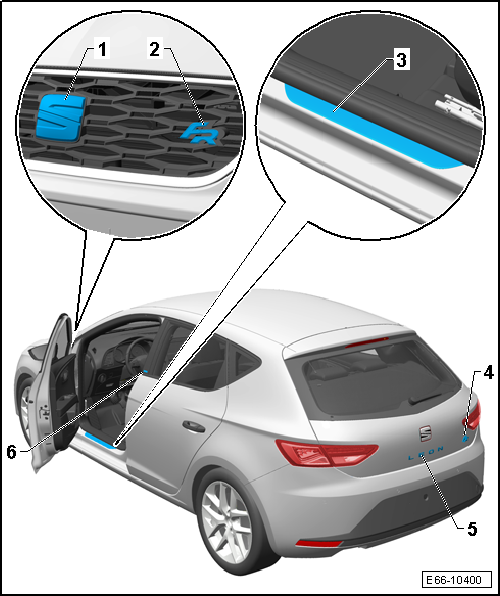

Cuadro de montaje - Rótulos y emblemas

1 - Anagrama anterior

  • Ubicado en la rejilla superior del revestimiento del paragolpes
  • Fijado por grapas de retención a la rejilla superior del revestimiento del paragolpes

2 - Anagrama anterior de la versión de modelo

  • Fijado a la rejilla superior del revestimiento del paragolpes por grapas de retención
  • Desmontar y montar, versión "FR"
  • Desmontar y montar, versión "CUPRA"

3 - Anagrama de estriberas

  • 2 unidades
  • Fijado a la carrocería por adhesivo
  • Ubicados en la estriberas de las puertas anteriores, en el lado del conductor y en el lado del acompañante
  • Desmontar y montar

4 - Anagrama posterior de la versión de modelo

  • Fijado por adhesivo al portón posterior

5 - Anagrama posterior de modelo

  • Fijado por adhesivo al portón posterior

6 - Anagrama adhesivo lateral

Cotas - Rótulos y emblemas en el portón / capó trasero

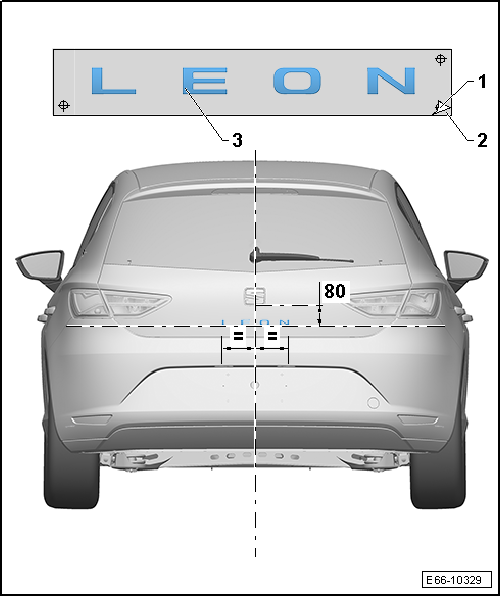

Cotas: anagrama "León" en el portón/capó trasero (versión 2 y 4 puertas)

Cotas - Rótulos y emblemas en el portón / capó trasero

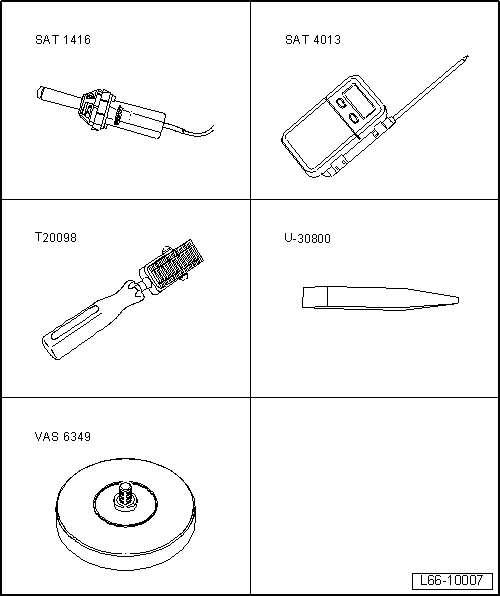

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Electrosoplante -SAT 1416-
  • Termómetro digital -SAT 4013-
  • Útil de presión -T20098-
  • Palanca -U 30800-
  • Útil quitar cintas adhesivas -VAS 6349-

Desmontar

- Calentar el anagrama adhesivo con el electrosoplante -SAT 1416- hasta aproximadamente 25 ºC.

- Desprender el anagrama con la ayuda de la palanca -U 30800-.

- Eliminar los restos de pegamento de adhesivo con el útil -VAS 6349-.

Montar

  Aviso
  • No desmontar el papel protector exterior del anagrama adhesivo hasta que se haya terminado el montaje en el vehículo.
  • Si el anagrama se monta por vez primera en vehículos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura; Pintado de reparación ; Acabado de la pintura; Tiras y láminas decorativas.
  • Hay que pegar los anagramas inmediatamente después de limpiar.
  • Retirar la lámina de protección justo antes del montaje.

- Limpiar con alcohol isopropílico o heptanol la zona del portón posterior donde se debe colocar el nuevo anagrama adhesivo.

- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el nuevo anagrama adhesivo.

- Secar bien la zona.

- Calentar con el electrosoplante -SAT 1416- la zona de contacto de la carrocería a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.

- Extraer el papel protector -2- del adhesivo del nuevo anagrama "LEON".

  Aviso

Las cotas de la ilustración están en milímetros.

Cotas - Rótulos y emblemas en el portón / capó trasero

- Presentar el nuevo anagrama adhesivo "LEON" según las cotas indicadas en la ilustración.

- Colocar el anagrama adhesivo -3- y con una fuerza aproximada de 5 Kg, presionarlo con el útil de presión -T20098-.

- Extraer el papel protector -1- del anagrama adhesivo.

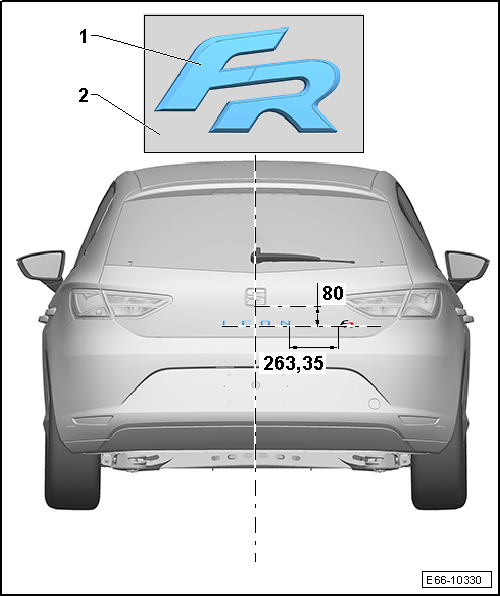

Cotas: anagrama "FR" en el portón/capó trasero (versión 2 y 4 puertas)

Cotas: anagrama "FR" en el portón/capó trasero (versión 2 y 4 puertas)

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Electrosoplante -SAT 1416-
  • Termómetro digital -SAT 4013-
  • Útil de presión -T20098-
  • Palanca -U 30800-
  • Útil quitar cintas adhesivas -VAS 6349-

Desmontar

- Calentar el anagrama adhesivo con el electrosoplante -SAT 1416- hasta aproximadamente 25 ºC.

- Desprender el anagrama con la ayuda de la palanca -U 30800-.

- Eliminar los restos de pegamento de adhesivo con el útil -VAS 6349-.

Montar

  Aviso
  • No desmontar el papel protector exterior del anagrama adhesivo hasta que se haya terminado el montaje en el vehículo.
  • Si el anagrama se monta por vez primera en vehículos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura; Pintado de reparación ; Acabado de la pintura; Tiras y láminas decorativas.
  • Hay que pegar los anagramas inmediatamente después de limpiar.
  • Retirar la lámina de protección justo antes del montaje.

- Limpiar con alcohol isopropílico o heptanol la zona del portón posterior donde se debe colocar el nuevo anagrama adhesivo.

- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el nuevo anagrama adhesivo.

- Secar bien la zona.

- Calentar con el electrosoplante -SAT 1416- la zona de contacto de la carrocería a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.

- Extraer el papel protector -2- del adhesivo del nuevo anagrama "FR".

  Aviso

Las cotas de la ilustración están en milímetros.

Montar

- Presentar el nuevo anagrama adhesivo "FR"-1- según las cotas indicadas en la ilustración.

- Colocar el anagrama adhesivo "FR"-1- y con una fuerza aproximada de 5 Kg, presionarlo con el útil de presión -T20098-.

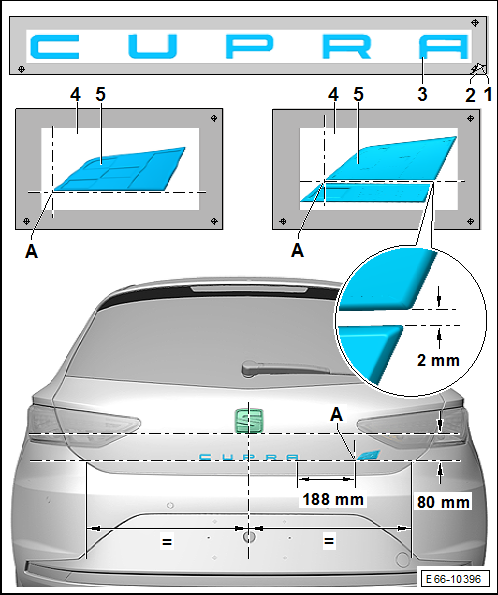

Cotas: anagrama "CUPRA" en el portón/capó trasero (versión 2 y 4 puertas)

Cotas: anagrama "CUPRA" en el portón/capó trasero (versión 2 y 4 puertas)

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Electrosoplante -SAT 1416-
  • Termómetro digital -SAT 4013-
  • Útil de presión -T20098-
  • Palanca -U 30800-
  • Útil quitar cintas adhesivas -VAS 6349-

Desmontar

- Calentar el anagrama adhesivo con el electrosoplante -SAT 1416- hasta aproximadamente 25 ºC.

- Desprender el anagrama con la ayuda de la palanca -U 30800-.

- Eliminar los restos de pegamento de adhesivo con el útil -VAS 6349-.

Montar

  Aviso
  • No desmontar el papel protector exterior del anagrama adhesivo hasta que se haya terminado el montaje en el vehículo.
  • Si el anagrama se monta por vez primera en vehículos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura; Pintado de reparación ; Acabado de la pintura; Tiras y láminas decorativas.
  • Hay que pegar los anagramas inmediatamente después de limpiar.
  • Retirar la lámina de protección justo antes del montaje.

- Limpiar con alcohol isopropílico o heptanol la zona del portón posterior donde se debe colocar el nuevo anagrama adhesivo.

- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el nuevo anagrama adhesivo.

- Secar bien la zona.

- Calentar con el electrosoplante -SAT 1416- la zona de contacto de la carrocería a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.

Anagrama "CUPRA"

- Extraer el papel protector -2- del adhesivo del nuevo anagrama "CUPRA".

  Aviso

Las cotas de la ilustración están en milímetros.

Anagrama "CUPRA"

- Presentar el nuevo anagrama adhesivo "CUPRA"-3- según las cotas indicadas en la ilustración.

- Colocar el anagrama adhesivo "CUPRA"-3- y con una fuerza aproximada de 5 Kg, presionarlo con el útil de presión -T20098-.

- Extraer el papel protector -1- del anagrama adhesivo.

Emblema "CUPRA"

- Extraer el papel protector -4- del adhesivo del nuevo emblema "CUPRA".

  Aviso

Las cotas de la ilustración están en milímetros.

- Presentar el nuevo emblema adhesivo "CUPRA"-5- según las cotas indicadas en la ilustración.

- Colocar el emblema adhesivo "CUPRA"-5- y con una fuerza aproximada de 5 Kg, presionarlo con el útil de presión -T20098-.

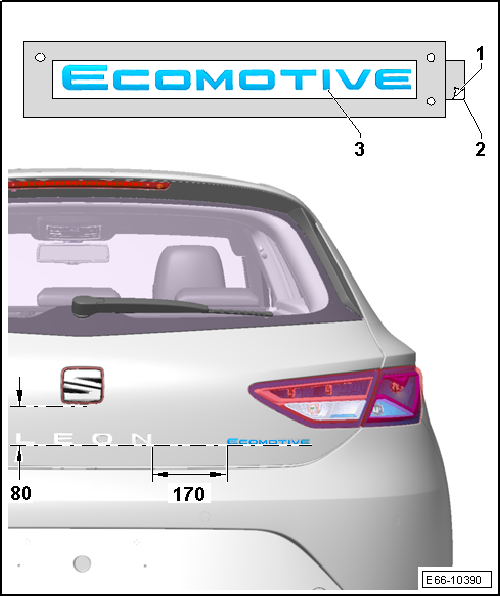

Cotas: anagrama "Ecomotive" en el portón/capó trasero (versión 2 y 4 puertas)

Cotas: anagrama "Ecomotive" en el portón/capó trasero (versión 2 y 4 puertas)

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Electrosoplante -SAT 1416-
  • Termómetro digital -SAT 4013-
  • Útil de presión -T20098-
  • Palanca -U 30800-
  • Útil quitar cintas adhesivas -VAS 6349-

Desmontar

- Calentar el anagrama adhesivo con el electrosoplante -SAT 1416- hasta aproximadamente 25 ºC.

- Desprender el anagrama con la ayuda de la palanca -U 30800-.

- Eliminar los restos de pegamento de adhesivo con el útil -VAS 6349-.

Montar

  Aviso
  • No desmontar el papel protector exterior del anagrama adhesivo hasta que se haya terminado el montaje en el vehículo.
  • Si el anagrama se monta por vez primera en vehículos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura; Pintado de reparación ; Acabado de la pintura; Tiras y láminas decorativas.
  • Hay que pegar los anagramas inmediatamente después de limpiar.
  • Retirar la lámina de protección justo antes del montaje.

- Limpiar con alcohol isopropílico o heptanol la zona del portón posterior donde se debe colocar el nuevo anagrama adhesivo.

- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el nuevo anagrama adhesivo.

- Secar bien la zona.

- Calentar con el electrosoplante -SAT 1416- la zona de contacto de la carrocería a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.

- Extraer el papel protector -2- del adhesivo del nuevo anagrama "Ecomotive".

  Aviso

Las cotas de la ilustración están en milímetros.

Montar

- Presentar el nuevo anagrama adhesivo "Ecomotive" según las cotas indicadas en la ilustración.

- Colocar el anagrama adhesivo -3- y con una fuerza aproximada de 5 Kg, presionarlo con el útil de presión -T20098-.

- Extraer el papel protector -1- del anagrama adhesivo.

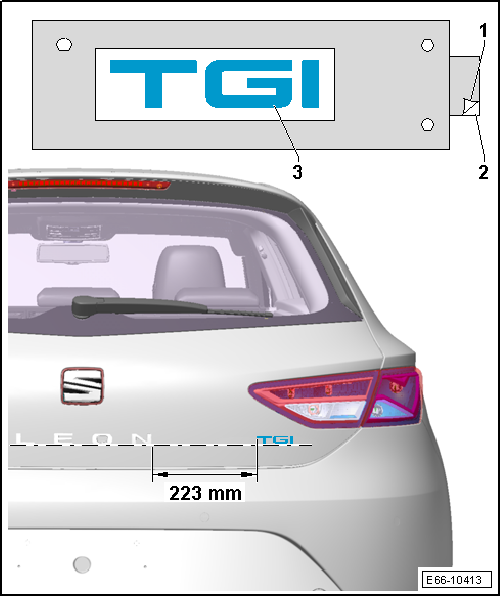

Cotas: anagrama "TGI" en el portón/capó trasero (versión 2 y 4 puertas)

Cotas: anagrama "TGI" en el portón/capó trasero (versión 2 y 4 puertas)

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Electrosoplante -SAT 1416-
  • Termómetro digital -SAT 4013-
  • Útil de presión -T20098-
  • Palanca -U 30800-
  • Útil quitar cintas adhesivas -VAS 6349-

Desmontar

- Calentar el anagrama adhesivo con el electrosoplante -SAT 1416- hasta aproximadamente 25 ºC.

- Desprender el anagrama con la ayuda de la palanca -U 30800-.

- Eliminar los restos de pegamento de adhesivo con el útil -VAS 6349-.

Montar

  Aviso
  • No desmontar el papel protector exterior del anagrama adhesivo hasta que se haya terminado el montaje en el vehículo.
  • Si el anagrama se monta por vez primera en vehículos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura; Pintado de reparación ; Acabado de la pintura; Tiras y láminas decorativas.
  • Hay que pegar los anagramas inmediatamente después de limpiar.
  • Retirar la lámina de protección justo antes del montaje.

- Limpiar con alcohol isopropílico o heptanol la zona del portón posterior donde se debe colocar el nuevo anagrama adhesivo.

- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el nuevo anagrama adhesivo.

- Secar bien la zona.

- Calentar con el electrosoplante -SAT 1416- la zona de contacto de la carrocería a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.

- Extraer el papel protector -2- del adhesivo del nuevo anagrama "TGI".

  Aviso

Las cotas de la ilustración están en milímetros.

Montar

- Presentar el nuevo anagrama adhesivo "TGI" según las cotas indicadas en la ilustración.

- Colocar el anagrama adhesivo -3- y con una fuerza aproximada de 5 Kg, presionarlo con el útil de presión -T20098-.

- Extraer el papel protector -1- del anagrama adhesivo.

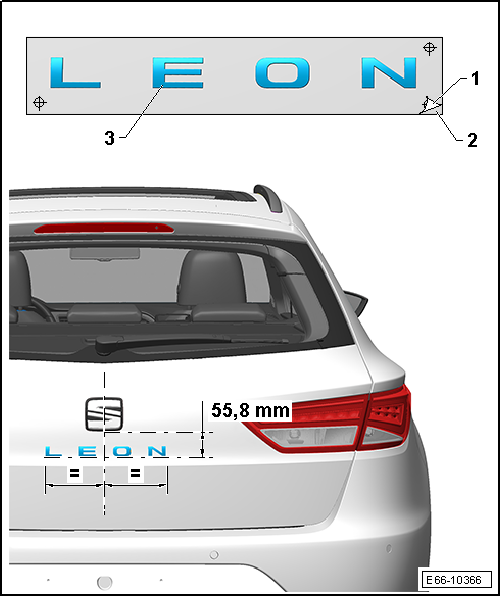

Cotas: anagrama "León" en el portón/capó trasero (versión ST)

Cotas: anagrama "León" en el portón/capó trasero (versión ST)

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Electrosoplante -SAT 1416-
  • Termómetro digital -SAT 4013-
  • Útil de presión -T20098-
  • Palanca -U 30800-
  • Útil quitar cintas adhesivas -VAS 6349-

Desmontar

- Calentar el anagrama adhesivo con el electrosoplante -SAT 1416- hasta aproximadamente 25 ºC.

- Desprender el anagrama con la ayuda de la palanca -U 30800-.

- Eliminar los restos de pegamento de adhesivo con el útil -VAS 6349-.

Montar

  Aviso
  • No desmontar el papel protector exterior del anagrama adhesivo hasta que se haya terminado el montaje en el vehículo.
  • Si el anagrama se monta por vez primera en vehículos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura; Pintado de reparación ; Acabado de la pintura; Tiras y láminas decorativas.
  • Hay que pegar los anagramas inmediatamente después de limpiar.
  • Retirar la lámina de protección justo antes del montaje.

- Limpiar con alcohol isopropílico o heptanol la zona del portón posterior donde se debe colocar el nuevo anagrama adhesivo.

- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el nuevo anagrama adhesivo.

- Secar bien la zona.

- Calentar con el electrosoplante -SAT 1416- la zona de contacto de la carrocería a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.

- Extraer el papel protector -2- del adhesivo del nuevo anagrama "LEON".

Cotas: anagrama "León" en el portón/capó trasero (versión ST)

- Presentar el nuevo anagrama adhesivo "LEON" según las cotas indicadas en la ilustración.

- Colocar el anagrama adhesivo -3- y con una fuerza aproximada de 5 Kg, presionarlo con el útil de presión -T20098-.

- Extraer el papel protector -1- del anagrama adhesivo.

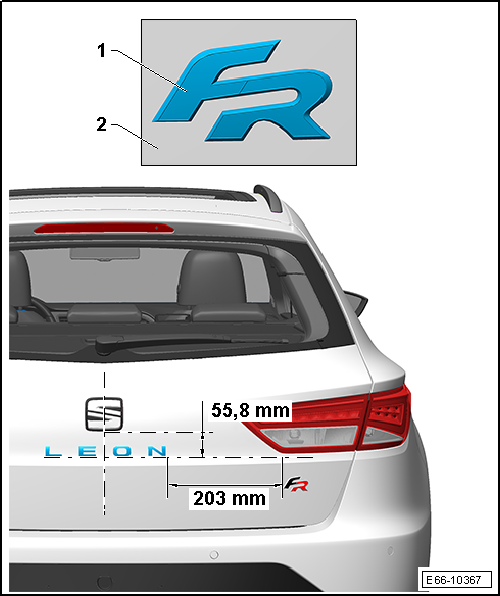

Cotas: anagrama "FR" en el portón/capó trasero (versión ST)

Cotas: anagrama "FR" en el portón/capó trasero (versión ST)

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Electrosoplante -SAT 1416-
  • Termómetro digital -SAT 4013-
  • Útil de presión -T20098-
  • Palanca -U 30800-
  • Útil quitar cintas adhesivas -VAS 6349-

Desmontar

- Calentar el anagrama adhesivo con el electrosoplante -SAT 1416- hasta aproximadamente 25 ºC.

- Desprender el anagrama con la ayuda de la palanca -U 30800-.

- Eliminar los restos de pegamento de adhesivo con el útil -VAS 6349-.

Montar

  Aviso
  • No desmontar el papel protector exterior del anagrama adhesivo hasta que se haya terminado el montaje en el vehículo.
  • Si el anagrama se monta por vez primera en vehículos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura; Pintado de reparación ; Acabado de la pintura; Tiras y láminas decorativas.
  • Hay que pegar los anagramas inmediatamente después de limpiar.
  • Retirar la lámina de protección justo antes del montaje.

- Limpiar con alcohol isopropílico o heptanol la zona del portón posterior donde se debe colocar el nuevo anagrama adhesivo.

- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el nuevo anagrama adhesivo.

- Secar bien la zona.

- Calentar con el electrosoplante -SAT 1416- la zona de contacto de la carrocería a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.

- Extraer el papel protector -2- del adhesivo del nuevo anagrama "FR".

Cotas: anagrama "FR" en el portón/capó trasero (versión ST)

- Presentar el nuevo anagrama adhesivo "FR"-1- según las cotas indicadas en la ilustración.

- Colocar el anagrama adhesivo "FR"-1- y con una fuerza aproximada de 5 Kg, presionarlo con el útil de presión -T20098-.

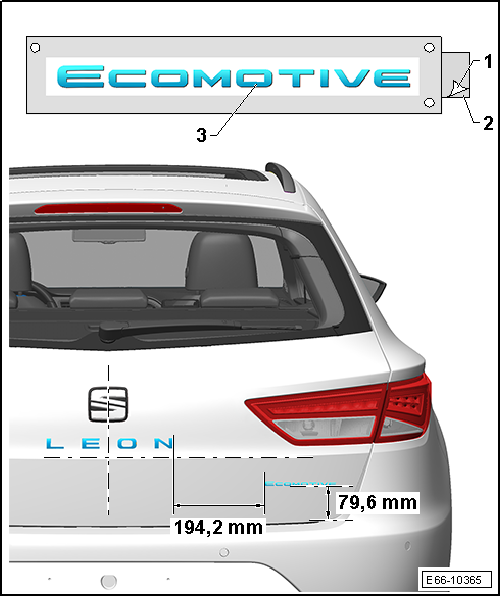

Cotas: anagrama "Ecomotive" en el portón/capó trasero (versión ST)

Cotas: anagrama "Ecomotive" en el portón/capó trasero (versión ST)

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Electrosoplante -SAT 1416-
  • Termómetro digital -SAT 4013-
  • Útil de presión -T20098-
  • Palanca -U 30800-
  • Útil quitar cintas adhesivas -VAS 6349-

Desmontar

- Calentar el anagrama adhesivo con el electrosoplante -SAT 1416- hasta aproximadamente 25 ºC.

- Desprender el anagrama con la ayuda de la palanca -U 30800-.

- Eliminar los restos de pegamento de adhesivo con el útil -VAS 6349-.

Montar

  Aviso
  • No desmontar el papel protector exterior del anagrama adhesivo hasta que se haya terminado el montaje en el vehículo.
  • Si el anagrama se monta por vez primera en vehículos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura; Pintado de reparación ; Acabado de la pintura; Tiras y láminas decorativas.
  • Hay que pegar los anagramas inmediatamente después de limpiar.
  • Retirar la lámina de protección justo antes del montaje.

- Limpiar con alcohol isopropílico o heptanol la zona del portón posterior donde se debe colocar el nuevo anagrama adhesivo.

- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el nuevo anagrama adhesivo.

- Secar bien la zona.

- Calentar con el electrosoplante -SAT 1416- la zona de contacto de la carrocería a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.

- Extraer el papel protector -2- del adhesivo del nuevo anagrama "Ecomotive".

Cotas: anagrama "Ecomotive" en el portón/capó trasero (versión ST)

- Presentar el nuevo anagrama adhesivo "Ecomotive" según las cotas indicadas en la ilustración.

- Colocar el anagrama adhesivo -3- y con una fuerza aproximada de 5 Kg, presionarlo con el útil de presión -T20098-.

- Extraer el papel protector -1- del anagrama adhesivo.

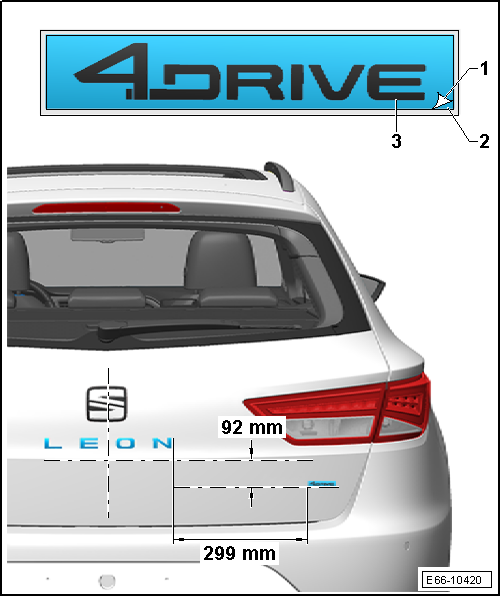

Cotas: anagrama "4Drive" en el portón/capó trasero (versión ST)

Cotas: anagrama "4Drive" en el portón/capó trasero (versión ST)

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Electrosoplante -SAT 1416-
  • Termómetro digital -SAT 4013-
  • Útil de presión -T20098-
  • Palanca -U 30800-
  • Útil quitar cintas adhesivas -VAS 6349-

Desmontar

- Calentar el anagrama adhesivo con el electrosoplante -SAT 1416- hasta aproximadamente 25 ºC.

- Desprender el anagrama con la ayuda de la palanca -U 30800-.

- Eliminar los restos de pegamento de adhesivo con el útil -VAS 6349-.

Montar

  Aviso
  • No desmontar el papel protector exterior del anagrama adhesivo hasta que se haya terminado el montaje en el vehículo.
  • Si el anagrama se monta por vez primera en vehículos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura; Pintado de reparación ; Acabado de la pintura; Tiras y láminas decorativas.
  • Hay que pegar los anagramas inmediatamente después de limpiar.
  • Retirar la lámina de protección justo antes del montaje.

- Limpiar con alcohol isopropílico o heptanol la zona del portón posterior donde se debe colocar el nuevo anagrama adhesivo.

- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el nuevo anagrama adhesivo.

- Secar bien la zona.

- Calentar con el electrosoplante -SAT 1416- la zona de contacto de la carrocería a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.

- Extraer el papel protector -2- del adhesivo del nuevo anagrama "4Drive".

Cotas: anagrama "4Drive" en el portón/capó trasero (versión ST)

- Presentar el nuevo anagrama adhesivo "4Drive" según las cotas indicadas en la ilustración.

- Colocar el anagrama adhesivo -3- y con una fuerza aproximada de 5 Kg, presionarlo con el útil de presión -T20098-.

- Extraer el papel protector -1- del anagrama adhesivo.

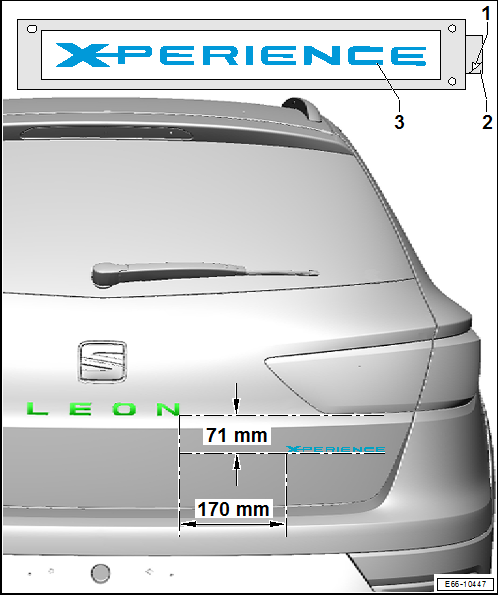

Cotas: anagrama "X-PERIENCE" en el portón/capó trasero (versión ST)

Cotas: anagrama "X-PERIENCE" en el portón/capó trasero (versión ST)

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Electrosoplante -SAT 1416-
  • Termómetro digital -SAT 4013-
  • Útil de presión -T20098-
  • Palanca -U 30800-
  • Útil quitar cintas adhesivas -VAS 6349-

Desmontar

- Calentar el anagrama adhesivo con el electrosoplante -SAT 1416- hasta aproximadamente 25 ºC.

- Desprender el anagrama con la ayuda de la palanca -U 30800-.

- Eliminar los restos de pegamento de adhesivo con el útil -VAS 6349-.

Montar

  Aviso
  • No desmontar el papel protector exterior del anagrama adhesivo hasta que se haya terminado el montaje en el vehículo.
  • Si el anagrama se monta por vez primera en vehículos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura; Pintado de reparación ; Acabado de la pintura; Tiras y láminas decorativas.
  • Hay que pegar los anagramas inmediatamente después de limpiar.
  • Retirar la lámina de protección justo antes del montaje.

- Limpiar con alcohol isopropílico o heptanol la zona del portón posterior donde se debe colocar el nuevo anagrama adhesivo.

- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el nuevo anagrama adhesivo.

- Secar bien la zona.

- Calentar con el electrosoplante -SAT 1416- la zona de contacto de la carrocería a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.

- Extraer el papel protector -2- del adhesivo del nuevo anagrama "X-PERIENCE".

Cotas: anagrama "X-PERIENCE" en el portón/capó trasero (versión ST)

- Presentar el nuevo anagrama adhesivo "X-PERIENCE" según las cotas indicadas en la ilustración.

- Colocar el anagrama adhesivo -3- y con una fuerza aproximada de 5 Kg, presionarlo con el útil de presión -T20098-.

- Extraer el papel protector -1- del anagrama adhesivo.

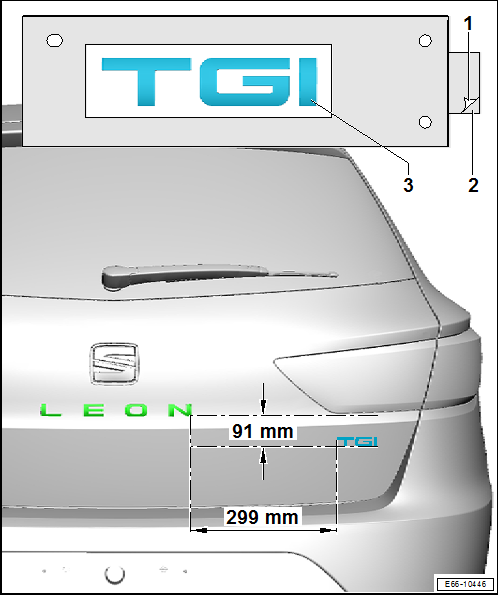

Cotas: anagrama "TGI" en el portón/capó trasero (versión ST)

Cotas: anagrama "TGI" en el portón/capó trasero (versión ST)

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Electrosoplante -SAT 1416-
  • Termómetro digital -SAT 4013-
  • Útil de presión -T20098-
  • Palanca -U 30800-
  • Útil quitar cintas adhesivas -VAS 6349-

Desmontar

- Calentar el anagrama adhesivo con el electrosoplante -SAT 1416- hasta aproximadamente 25 ºC.

- Desprender el anagrama con la ayuda de la palanca -U 30800-.

- Eliminar los restos de pegamento de adhesivo con el útil -VAS 6349-.

Montar

  Aviso
  • No desmontar el papel protector exterior del anagrama adhesivo hasta que se haya terminado el montaje en el vehículo.
  • Si el anagrama se monta por vez primera en vehículos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura; Pintado de reparación ; Acabado de la pintura; Tiras y láminas decorativas.
  • Hay que pegar los anagramas inmediatamente después de limpiar.
  • Retirar la lámina de protección justo antes del montaje.

- Limpiar con alcohol isopropílico o heptanol la zona del portón posterior donde se debe colocar el nuevo anagrama adhesivo.

- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el nuevo anagrama adhesivo.

- Secar bien la zona.

- Calentar con el electrosoplante -SAT 1416- la zona de contacto de la carrocería a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.

- Extraer el papel protector -2- del adhesivo del nuevo anagrama "TGI".

Cotas: anagrama "TGI" en el portón/capó trasero (versión ST)

- Presentar el nuevo anagrama adhesivo "TGI" según las cotas indicadas en la ilustración.

- Colocar el anagrama adhesivo -3- y con una fuerza aproximada de 5 Kg, presionarlo con el útil de presión -T20098-.

- Extraer el papel protector -1- del anagrama adhesivo.

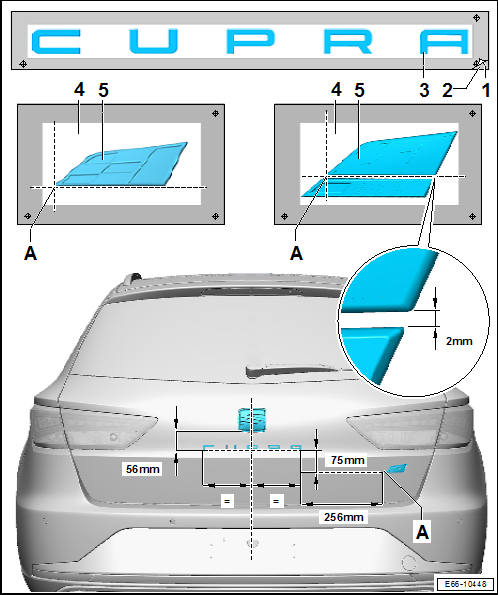

Cotas: anagrama "CUPRA" en el portón/capó trasero

Cotas: anagrama "CUPRA" en el portón/capó trasero

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Electrosoplante -SAT 1416-
  • Termómetro digital -SAT 4013-
  • Útil de presión -T20098-
  • Palanca -U 30800-
  • Útil quitar cintas adhesivas -VAS 6349-

Desmontar

- Calentar el anagrama adhesivo con el electrosoplante -SAT 1416- hasta aproximadamente 25 ºC.

- Desprender el anagrama con la ayuda de la palanca -U 30800-.

- Eliminar los restos de pegamento de adhesivo con el útil -VAS 6349-.

Montar

  Aviso
  • No desmontar el papel protector exterior del anagrama adhesivo hasta que se haya terminado el montaje en el vehículo.
  • Si el anagrama se monta por vez primera en vehículos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura; Pintado de reparación ; Acabado de la pintura; Tiras y láminas decorativas.
  • Hay que pegar los anagramas inmediatamente después de limpiar.
  • Retirar la lámina de protección justo antes del montaje.

- Limpiar con alcohol isopropílico o heptanol la zona del portón posterior donde se debe colocar el nuevo anagrama adhesivo.

- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el nuevo anagrama adhesivo.

- Secar bien la zona.

- Calentar con el electrosoplante -SAT 1416- la zona de contacto de la carrocería a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.

Anagrama "CUPRA"

- Extraer el papel protector -2- del adhesivo del nuevo anagrama "CUPRA".

  Aviso

Las cotas de la ilustración están en milímetros.

Anagrama "CUPRA"

- Presentar el nuevo anagrama adhesivo "CUPRA"-3- según las cotas indicadas en la ilustración.

- Colocar el anagrama adhesivo "CUPRA"-3- y con una fuerza aproximada de 5 Kg, presionarlo con el útil de presión -T20098-.

- Extraer el papel protector -1- del anagrama adhesivo.

Emblema "CUPRA"

- Extraer el papel protector -4- del adhesivo del nuevo emblema "CUPRA".

  Aviso

Las cotas de la ilustración están en milímetros.

- Presentar el nuevo emblema adhesivo "CUPRA"-5- según las cotas indicadas en la ilustración.

- Colocar el emblema adhesivo "CUPRA"-5- y con una fuerza aproximada de 5 Kg, presionarlo con el útil de presión -T20098-.

Anagramas adhesivos laterales, modelos 3 y 5 puertas: sustituir

Anagrama "ITECH"

Anagrama "ITECH"

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Electrosoplante -SAT 1416-
  • Termómetro digital -SAT 4013-
  • Útil de presión -T20098-
  • Palanca -U 30800-
  • Útil quitar cintas adhesivas -VAS 6349-

Desmontar

- Calentar el anagrama adhesivo con el electrosoplante -SAT 1416- hasta aproximadamente 25 ºC.

- Desprender el anagrama con la ayuda de la palanca -U 30800-.

- Eliminar los restos de pegamento de adhesivo con el útil -VAS 6349-.

Montar

  Aviso
  • No desmontar el papel protector exterior del anagrama adhesivo hasta que se haya terminado el montaje en el vehículo.
  • Si el anagrama se monta por vez primera en vehículos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura.
  • Hay que pegar los anagramas inmediatamente después de limpiar.
  • Retirar la lámina de protección justo antes del montaje.

- Limpiar con alcohol isopropílico o heptanol la zona del montante B donde se debe colocar el nuevo anagrama adhesivo.

- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el nuevo anagrama adhesivo.

- Secar bien la zona.

- Calentar con el electrosoplante -SAT 1416- la zona de contacto del montante B a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.

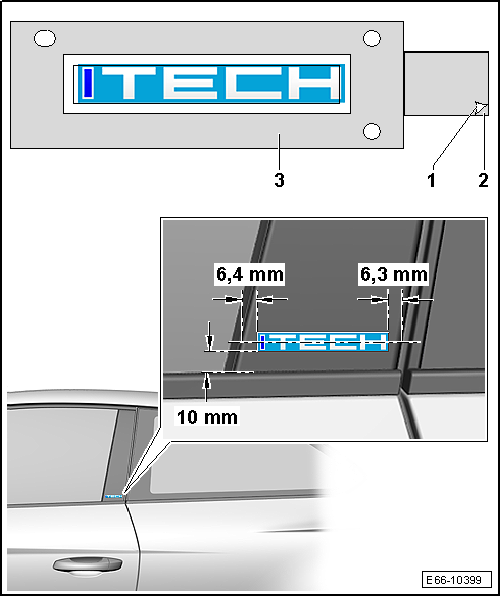

Continua solo para Leon 3 puertas

Continua solo para Leon 3 puertas

- Extraer el papel protector -2- del adhesivo del nuevo anagrama "ITECH".

- Presentar el nuevo anagrama adhesivo "ITECH", a la distancia tal y como se muestra en la ilustración.

- Colocar el anagrama adhesivo -3- y con una fuerza aproximada de 5 Kg, presionarlas con el útil de presión -T20098-.

- Extraer el papel protector -1- del nuevo anagrama adhesivo "ITECH".

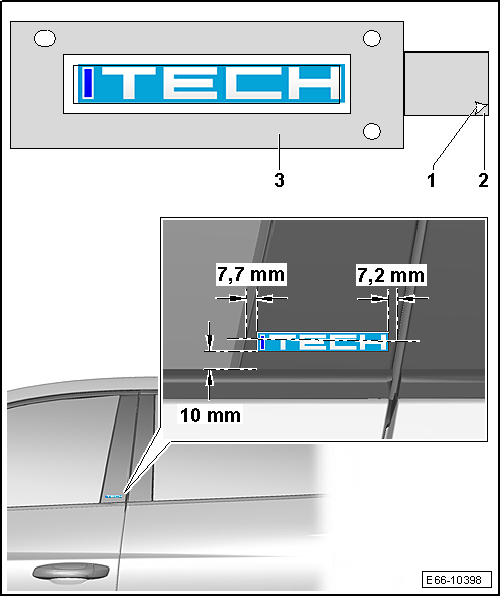

Continua solo para Leon 5 puertas

Continua solo para Leon 5 puertas

- Extraer el papel protector -2- del adhesivo del nuevo anagrama "ITECH".

- Presentar el nuevo anagrama adhesivo "ITECH", a la distancia tal y como se muestra en la ilustración.

- Colocar el anagrama adhesivo -3- y con una fuerza aproximada de 5 Kg, presionarlas con el útil de presión -T20098-.

- Extraer el papel protector -1- del nuevo anagrama adhesivo "ITECH".

    LEER SIGUIENTE:

     Emblemas de la parte delantera: desmontar y montar

    Emblema de la parte delantera: desmontar y montar Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios Palanca -3409- Desmontar - Desm

     Manual de localización de entradas de agua

     Introducción

    La carrocería de un vehículo actual está fabricada por un enorme conjunto de chapas ensambladas entre sí, unidas por diferentes métodos. El más utilizado es el de soldadura de resistencia

    VER MAS:

     Chevrolet Cruze. Rodaje de vehículo nuevo, Posiciones del encendido

    Rodaje de vehículo nuevo Precaución El vehículo no necesita un asentamiento elaborado. Pero se desempeñará mejor en funcionamiento prolongado si sigue estas directrices No conduzca a ninguna velocidad constante, rápido o lento, durante los primeros 805 km (500 millas). No efectúe arr

     Seat Leon (2013-2020) Manual de Taller. Herramientas

    Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios Rodillo para la lámina amortiguadora de la puerta -3356- Llave dinamométrica -V.A.G 1783- Útil para retirar cintas adhesivas -VAS 6349- Función Todas las funciones de movim

    Manuales para autos


    Nuevo | Top | Mapa del sitio | Buscar | © 2020-2024 www.cmanes.net 0.0055
